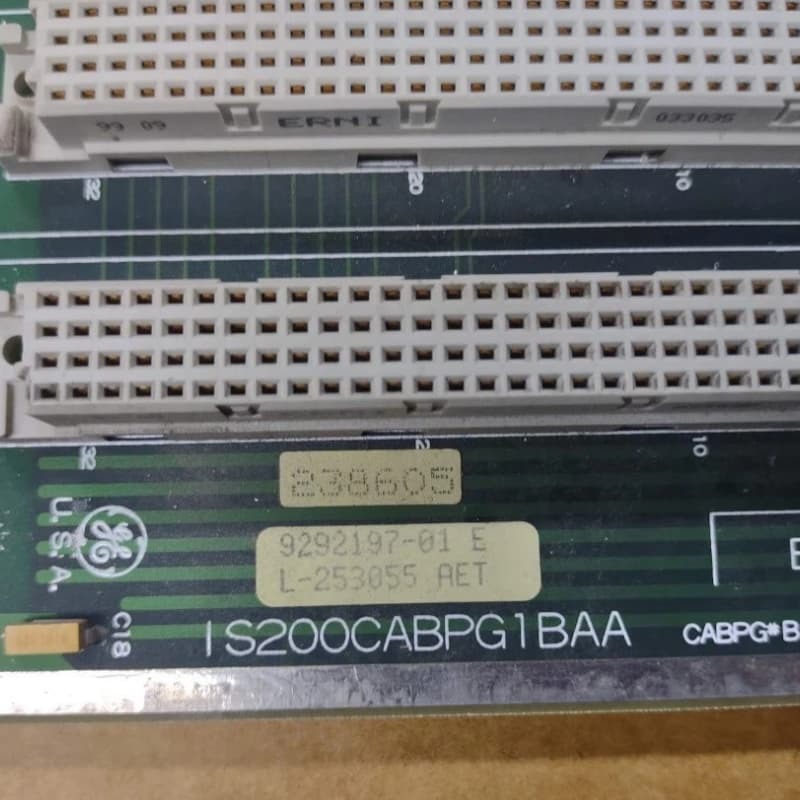

GE IS200CABPG1BAA Conjunto de controlo Backplane

GE  IS200CABPG1BAA Conjunto de Controlo Backplane

Detalhes do Produto:

O IS200CABPG1BAA, desenvolvido pela General Electric, é um Backplane do Conjunto de Controlo (CABP) fundamental dentro da Série Innovation, uma sub-série de componentes do Sistema de Controlo de Turbinas Mark VI.

Este sistema representa um avanço significativo em relação à série Mark V, expandindo sua aplicabilidade de turbinas a gás e vapor para turbinas eólicas, abraçando assim ambientes de energia. Como uma das últimas séries de produtos GE Mark a utilizar a tecnologia patenteada do sistema de controlo Speedtronic, a série Mark VI continua a ser uma solução procurada no mercado.

O IS200CABPG1BAA combina flexibilidade modular, design centrado na segurança e precisão técnica para fornecer uma base confiável para o controlo avançado de turbinas, incorporando o compromisso da GE com a inovação e o desempenho na automação industrial.

Características:

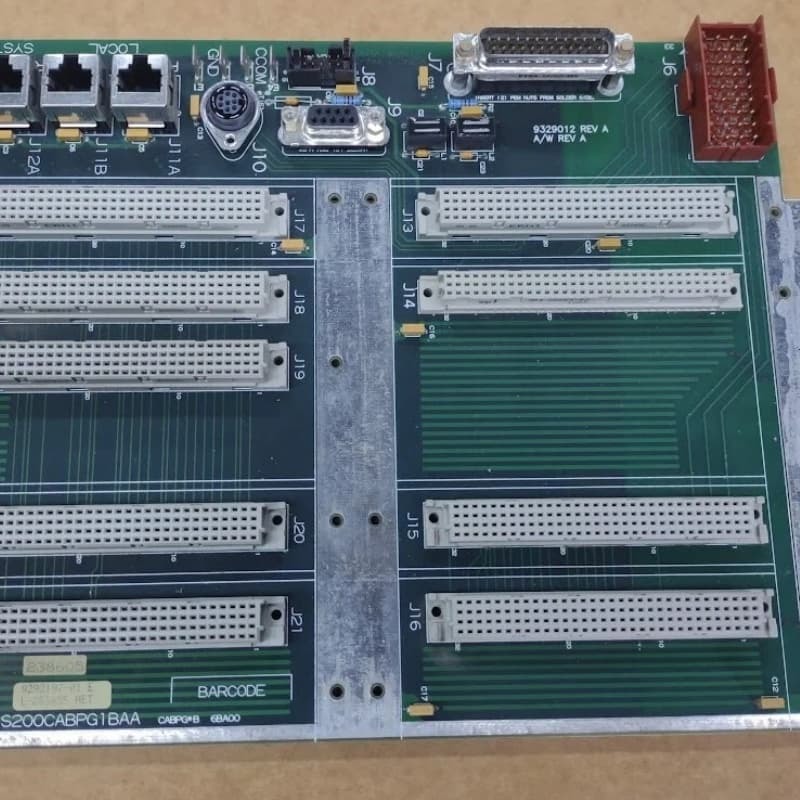

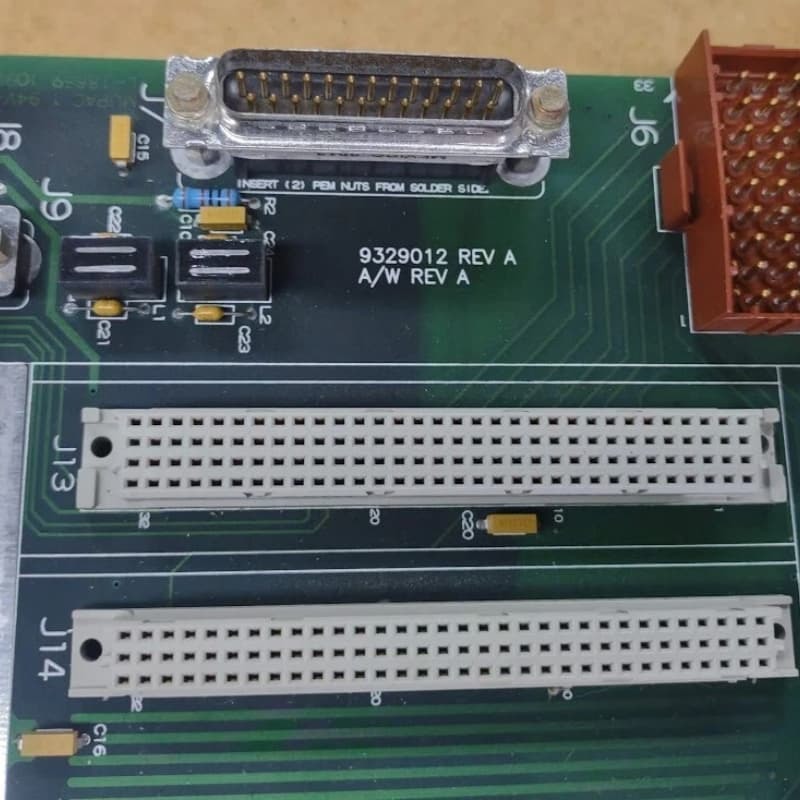

1. Design Modular: O backplane possui cinco slots para conectar várias PCBs (por exemplo, placas BAIA, DSPX, ACL_, BIC_, BPI_/FOSA), permitindo uma interação perfeita e interface de sinal externa. Cada slot é atribuído exclusivamente a tipos de placa específicos, garantindo uma integração de sistema organizada.

2. Mecanismos de Segurança: Conectores Chaveados: Evita desalinhamento ou inserção incorreta de placas, protegendo contra danos.

3. Separação Espacial: Conectores fisicamente distintos e layouts espaciais eliminam o risco de conexões cruzadas acidentais.

4. Segregação de Tensão: Utiliza cabos multi-condutores separados para aplicações de baixa tensão (50V), garantindo uma operação segura.

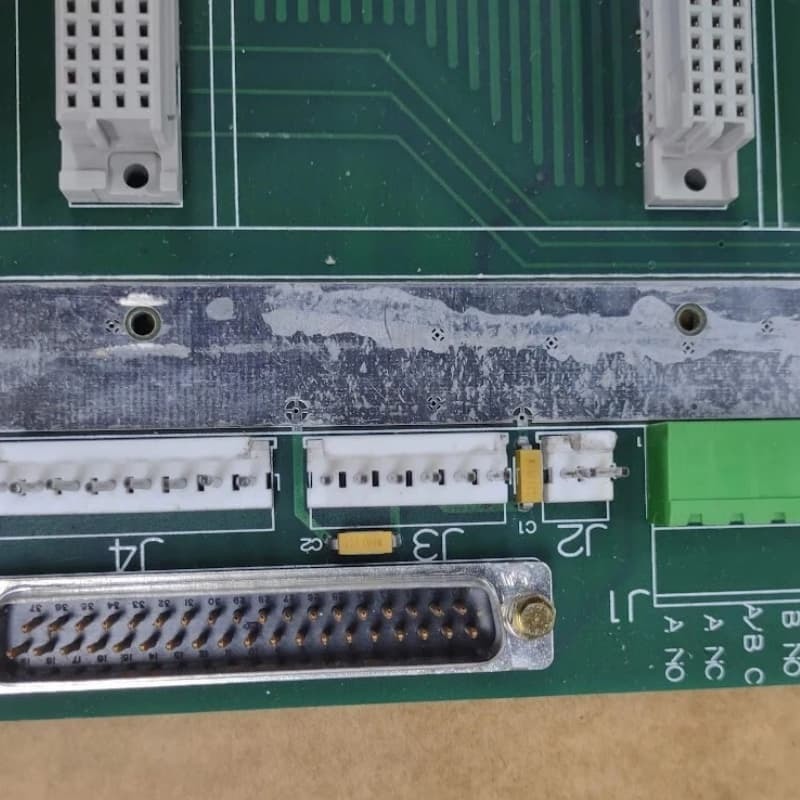

5. Configuração de Jumper: 21 jumpers (J1-J12 para interfaces externas, J13-J21 para slots de cartão) permitem a personalização para aplicações específicas, com configurações detalhadas referenciadas em GEI-100268A.

6. Colocação da Placa de Terminais: Posicionada estrategicamente perto dos pontos de entrada de cabos para E/S do utilizador, otimizando a acessibilidade e a organização do sistema.

​
