Detalhes do produto:

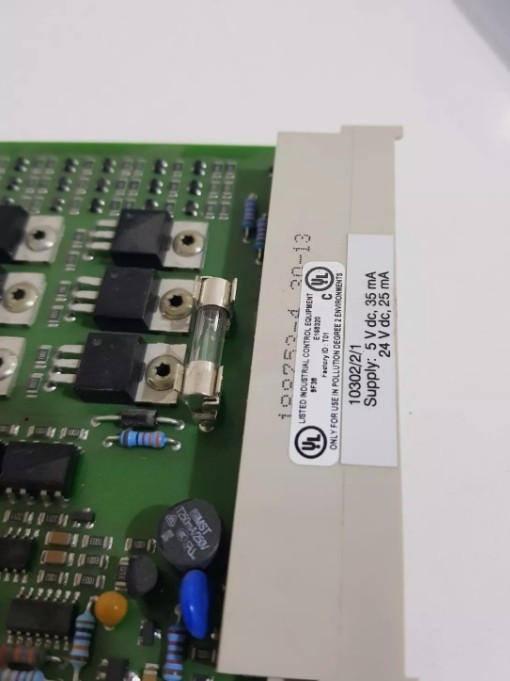

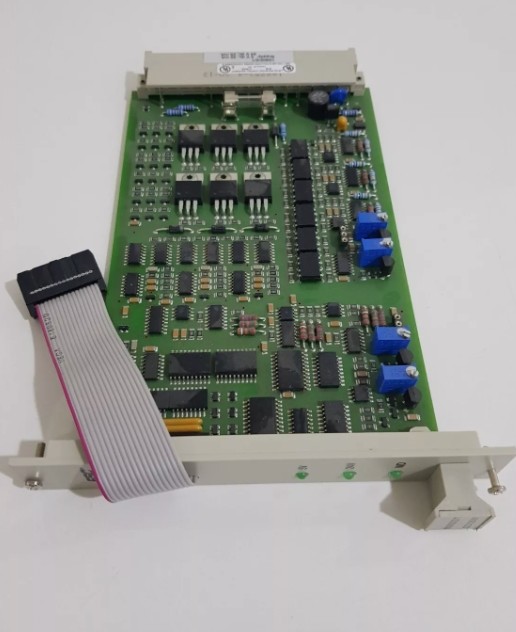

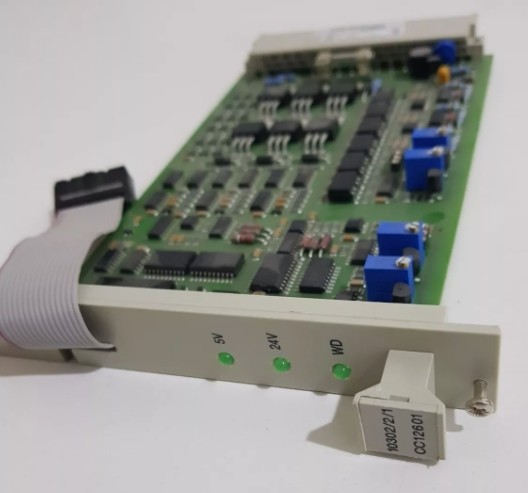

O repetidor de vigilância 10302/2/1 é um módulo que monitora os 5 Vdc e 24 Vdc fornecidos aos módulos de E/S.A saída de vigilância do repetidor de vigilância é ligada à entrada de vigilância dos módulos de saída cuja fonte de alimentação (5 Vdc e/ou 24 Vdc) é monitorizada.

É necessário um repetidor de vigilância nos seguintes casos:

• em configurações de múltiplos PSU, para cada unidade de alimentação de 24 Vdc a 5 Vdc, por exemplo, PSU 2, 3, 4.

• se o 24 Vdc for alimentado por uma fonte de alimentação M24-20 HE ou M24-12 HE.

• se o 24 Vdc for alimentado por uma fonte de alimentação que possa fornecer tensões de alimentação superiores a 31,0 Vdc.(A tensão de saída máxima da fonte de alimentação de 24 Vdc deve ser inferior a 37 Vdc em qualquer condição de falha única ou dupla da unidade de alimentação de 24 VdcNão.

• se a corrente de vigilância necessária exceder 900 mA.

• em configurações que combinam E/S redundantes e não redundantes, a fim de criar a saída de vigilância para os módulos de saída da parte de E/S não redundante.

• em configurações com partes centrais redundantes e E/S não redundantes, para monitorizar a fonte de alimentação de 5 Vdc (se não for efectuada a monitorização de 5 Vdc)

O repetidor de vigilância requer uma ligação horizontal de autocarro, o que significa que o espaço deve ser reservado nos racks de E/S (posições 1, 2, 11-18).

Deve sempre ser instalado um repetidor de vigilância na secção de E/S cujos módulos de saída sejam monitorizados por esse repetidor de vigilância.Isto significa que os repetidores de vigilância em configurações com múltiplas secções de E/S (redundantes) não podem ser instalados de modo a controlarem a secção de E/S "outra"..

O repetidor do cão de guarda pode ser trocado com a fonte de alimentação ligada, mas a parte central irá desligar,ou ambas as partes centrais serão desligadas se forem utilizadas numa configuração com partes centrais redundantes e E/S não redundantes.

O repetidor de vigilância é equipado com um conector macho de acordo com a norma DIN 41612, tipo F, com as linhas "d", "b" e "z" utilizadas.
