Placa de circuito impresso GE Mark VI IS200DAMAG1BCB

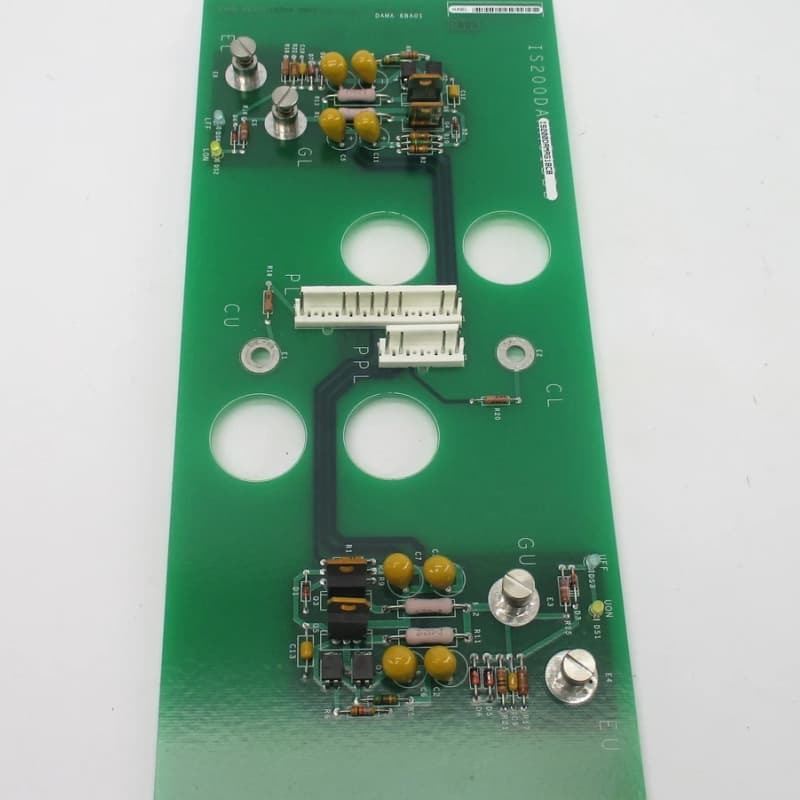

GE Mark VI IS200DAMAG1BCB Quadro de circuitos impressos

Descrição do produto:

O GE Mark VI IS200DAMAG1BCB é uma placa de circuito impresso, parte do sistema de controle de acionamento da GE e dos sistemas Mark VI Speedtronic para turbinas a gás / vapor.

Como um amplificador de acionamento de portão / placa de interface, ele conecta IGBTs (normalmente Powerrex CM1000HA-28H) ao rack de controle principal, com um por perna de fase e três por ação.Dispõe de indicadores LED (DS1-DS4) que mostram os estados IGBT, conectores para terminais IGBT e Bridge Personality Interface, e suportes de até 690V/1700A, adequados para unidades de baixa tensão de 620 quadros em aplicações industriais de alta potência.

Características:

O IS200DAMAG1BCB serve como um amplificador/placa de interface de acionamento de portão com a função principal de conexão e controle:

The electrical connection of the upper and lower phase leg IGBT modules to the Bridge Property Interface Board (BPIA) is realized by means of 12-pin and 6-pin vertical connectors for signal and power transmission.

O feedback em tempo real do estado do IGBT é fornecido por quatro LEDs (dois amarelos e dois verdes),com a luz amarela indicando que o IGBT correspondente está ligado e a luz verde indicando que está desligado, para facilitar a monitorização visual do estado de funcionamento.

Como parte do Sistema de Acionamento de Baixa Voltagem GE Innovation Series 620 Frame e do sistema de controlo da turbina Mark VI Speedtronic,O IGBT suporta o controlo do acionamento de turbinas industriais a gás ou a vapor e é a interface chave entre o dispositivo de comutação de energia e o quadro de controlo principal.

Parâmetros técnicos:

.
