GE Mark VI IS200DAMDG2AAA Quadro de interface do condutor do portão

Descrição do Produto:

O IS200DAMDG2AAA é uma placa de interface de amplificador de acionamento de porta da General Electric (GE) que pertence à série Mark VI Turbine Control System, que é usada principalmente para sistemas de gerenciamento e controle de conjuntos de acionamento automatizados compatíveis com GE para turbinas a gás, vapor e eólicas, com a adição de novos cenários de turbinas eólicas em comparação com a série Mark V predecessora.

É uma das seis variantes da série DAM de placas de acionamento de porta e serve como uma placa de interface entre a estrutura de controle e os dispositivos de comutação de energia (IGBTs) no sistema de acionamento de baixa tensão, sem entrada ou amplificação de energia.

Características:

Função Principal: Serve como uma interface entre a estrutura de controle e o IGBT, conectando a placa de interface característica da ponte, os terminais de porta, emissor e coletor do IGBT para realizar a transmissão e o controle do sinal, sem amplificação de energia.

Potência e especificação: a classificação de potência corresponde à estrutura 92 ou estrutura 125, cada driver pode ser configurado com 3 unidades, cada unidade contém 1 módulo IGBT duplo (por exemplo, Powerrex CM200DY-28H), controlando uma perna de fase.

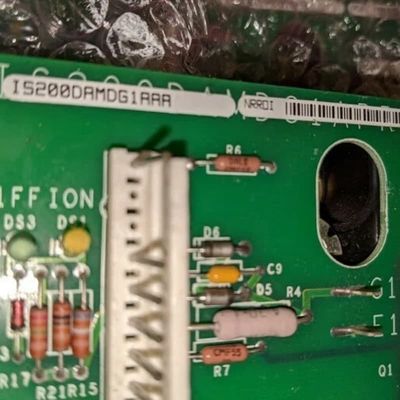

Indicação de Status: Equipado com 4 LEDs, com amarelo 1ON (DS1) e 2ON (DS3) indicando que os IGBTs superior e inferior estão ligados, e verde 1FF (DS2) e 2FF (DS4) indicando que estão desligados, para fornecer feedback intuitivo sobre o status operacional.

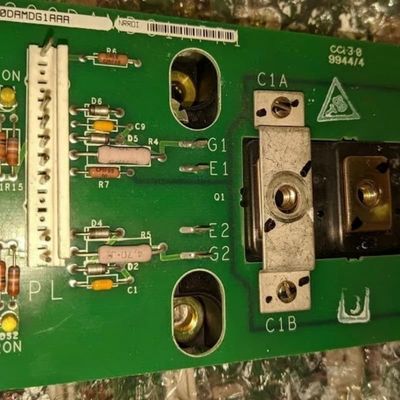

Configuração de Conexão: Contém 12 pinos de conexão IGBT (por exemplo, C1, G1IN, COM1, C2, etc.), sem fusíveis, pontos de teste ou peças configuráveis, para um design simples.

Número do Modelo e Design: O código de numeração do modelo inclui a abreviação funcional DAMD, Mark VI Series Group 2, revestimento PCB regular, fabricação local e muito mais; o fator de forma em forma de “C” permite fácil integração e montagem em placas maiores.
