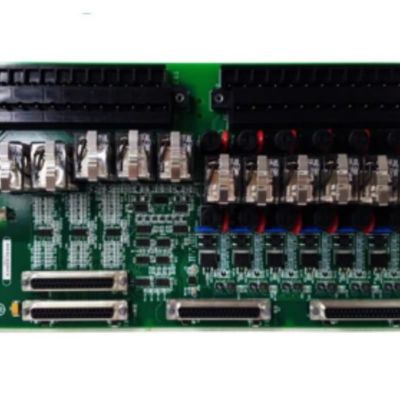

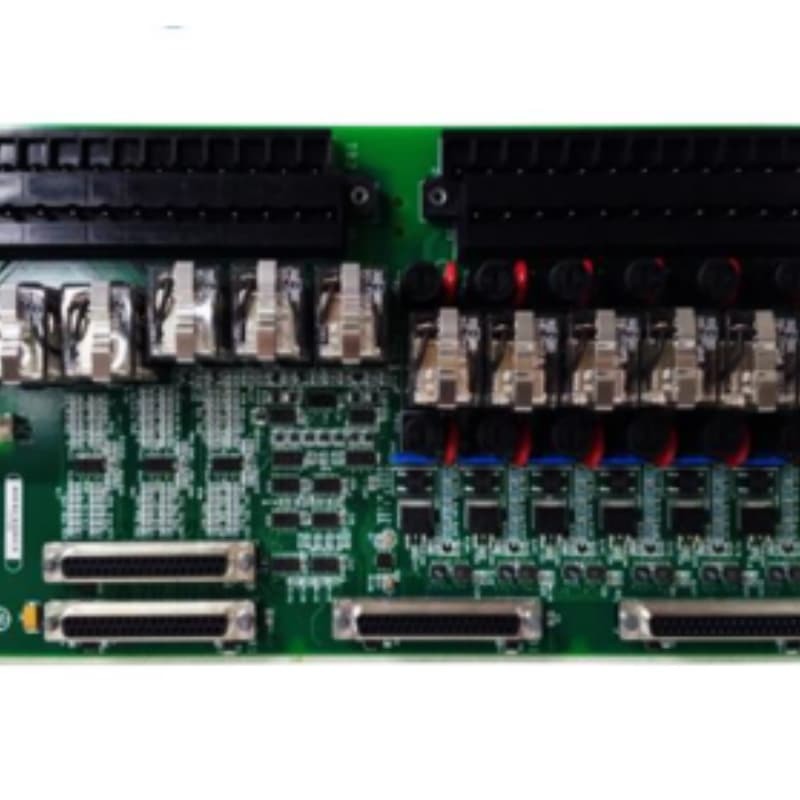

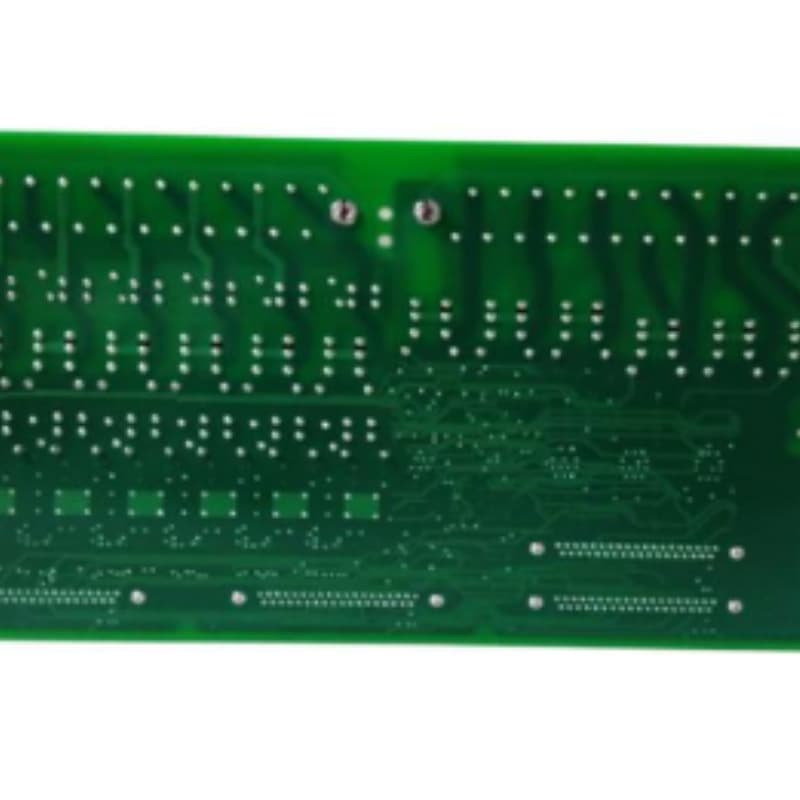

GE Mark VI IS200DAMEG1ABA Amplificador de Portão / Quadro de Interface

Descrição do Produto:

IS200DAMEG1ABA é uma placa amplificadora/interface de porta desenvolvida pela General Electric (GE), que faz parte do sistema de controle de transmissão da GE e é usada principalmente em racks de controle da Série Innovation. É usada para conectar dispositivos de comutação de energia (por exemplo, IGBTs) no trem de acionamento de baixa tensão ao rack de controle, e é um componente de interface chave entre os três.

Sua função principal é fornecer uma conexão de interface não amplificada, sem entrada de energia, entre os terminais do coletor, emissores, portas IGBT e a placa de interface característica da ponte (placa BPIA) do quadro de controle.

Esta placa é uma das Placas Amplificadoras/Interface de Acionamento de Porta da série GE Mark VI, uma de seis variantes, adaptada a um nível de potência de acionamento de 65 quadros, adequada para sistemas de acionamento com pernas de fase, e pode suportar três fases (A, B, C) em uma única placa com um módulo IGBT comum para todas as três fases.

Características:

1.Função de interface: apenas para conexão de interface, sem amplificação de sinal e sem entrada de energia. As conexões de entrada e saída para a placa BPIA são realizadas através de três conectores: CPL (fase C, rotulada como U), BPL (fase B, rotulada como V), APL (fase A, rotulada como W).

2.Estrutura e Conexões: Contém 6 conectores, cada um com uma função de pino diferente, por exemplo, o pino 5 é o terminal comum, correspondente ao emissor de cada fase no modelo IGBT do braço superior da ponte. Eles são soldados ao módulo IGBT e devem ser substituídos ao mesmo tempo; o sistema de controle deve ser desligado antes da operação para evitar choque elétrico.

3.Recursos de adaptação:Adaptação a acionamentos com pernas de fase; uma única placa pode cobrir três fases, que compartilham um módulo IGBT comum (embora possa haver vários IGBTs por perna de fase, apenas um módulo é necessário para esta placa). A classificação de potência de acionamento é de 65 fps e é uma de seis variantes.

4.Segurança e substituição: A substituição requer o manuseio tanto dos IGBTs quanto das placas DAME (devido às conexões soldadas) e deve ser feita sem energia. A instalação requer a aplicação de uma graxa de silicone específica (por exemplo, Dow Corning 340) e o aperto dos parafusos a um torque e sequência específicos para garantir uma conexão confiável.
