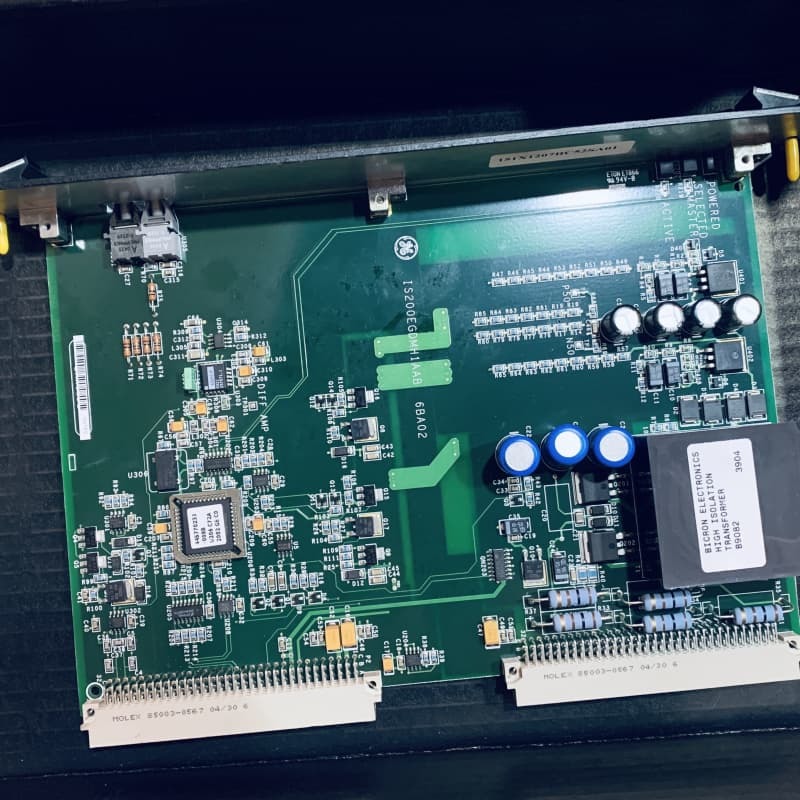

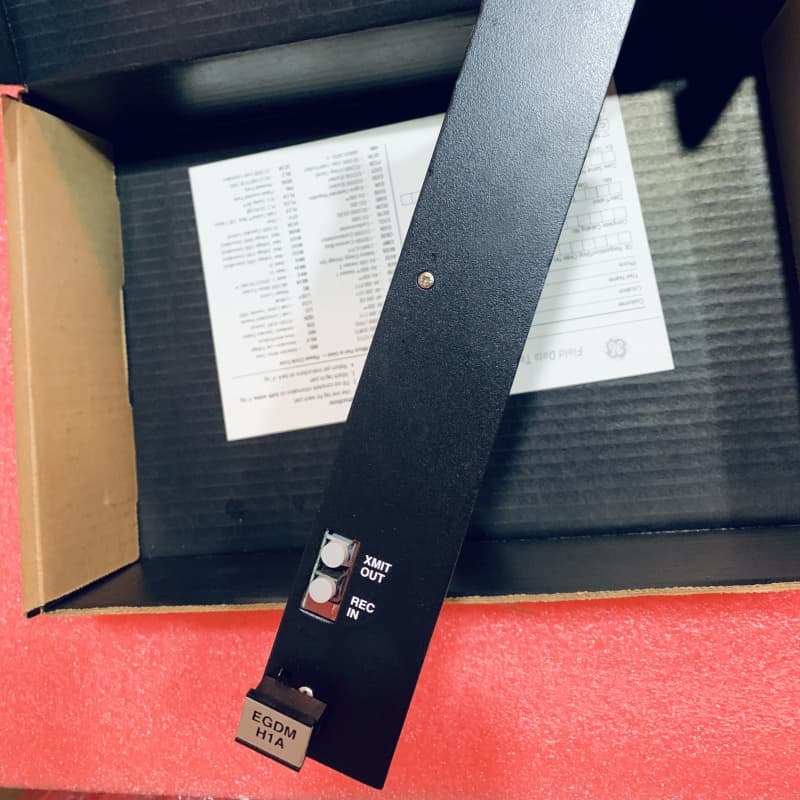

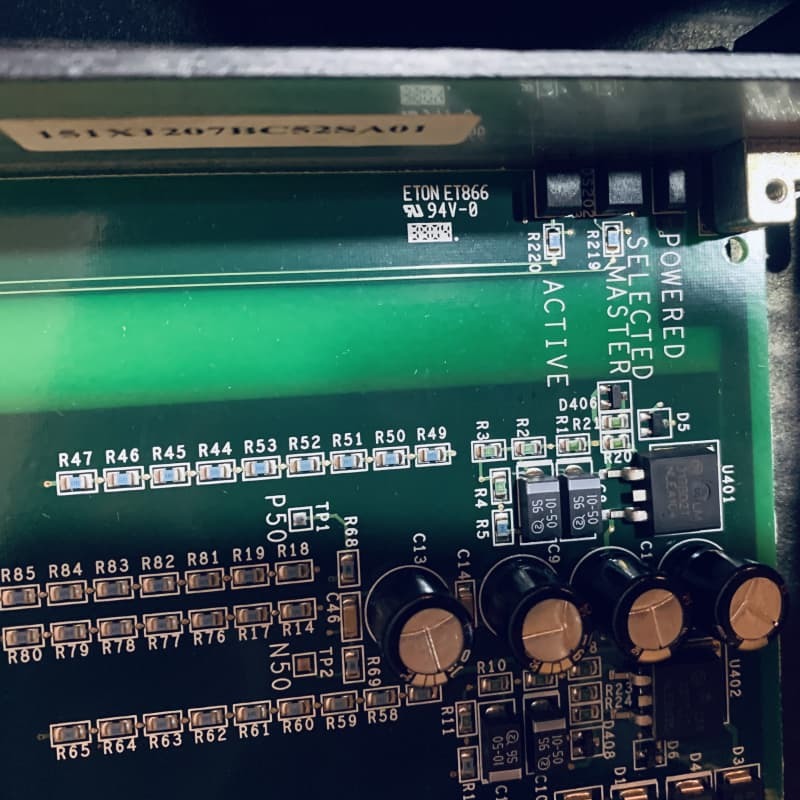

GE IS200EGDMH1ADE Módulo de detecção de solo excitador

GE IS200EGDMH1ADE Módulo Detector de Aterramento do Excitador

Detalhes do Produto:

O GE IS200EGDMH1ADE é um Módulo Detector de Aterramento do Excitador projetado para monitorar circuitos de campo do gerador em busca de falhas de aterramento. Ele detecta a resistência de fuga entre qualquer ponto no circuito AC ou DC e o aterramento, identificando potenciais riscos de segurança ou riscos à integridade do sistema.

Em configurações simplex, um único módulo é suficiente. Configurações redundantes usam três módulos para maior confiabilidade, garantindo a detecção contínua de falhas. O módulo se comunica com o módulo EXAM (EXcitation AMplifier) por meio de um cabo especializado de nove condutores. O EXAM, alojado no Módulo de Alta Tensão do Painel Auxiliar, atua como um atenuador, detectando a tensão através do resistor de detecção de aterramento para facilitar a detecção precisa de falhas.

Recurso:

Detecção de Aterramento de Campo: A função principal é detectar a resistência de fuga de campo entre qualquer ponto no circuito de campo do gerador e o aterramento, cobrindo ambos os lados AC e DC do circuito, e destina-se a identificar vazamentos anormais que possam representar um risco à segurança ou afetar a integridade do sistema.

Interação do Módulo EXAM: O módulo de detecção de aterramento coopera com o módulo amplificador de excitação. O módulo EXAM atua como um atenuador para detectar a tensão através do resistor de detecção de aterramento. O sinal de tensão é transmitido através de um cabo dedicado de nove núcleos; o módulo EXAM está localizado no módulo de alta tensão do painel auxiliar.
