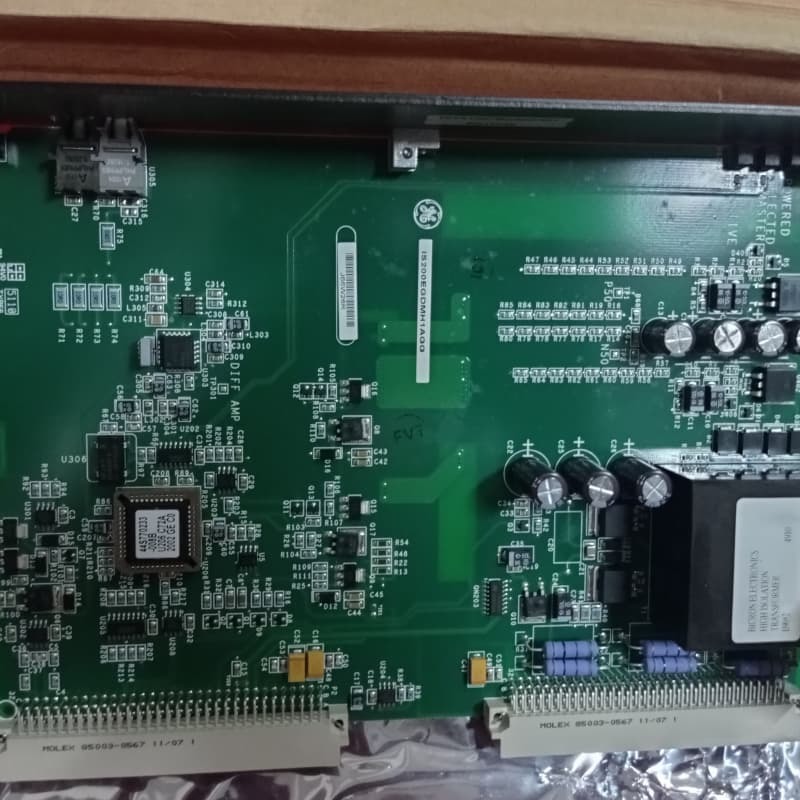

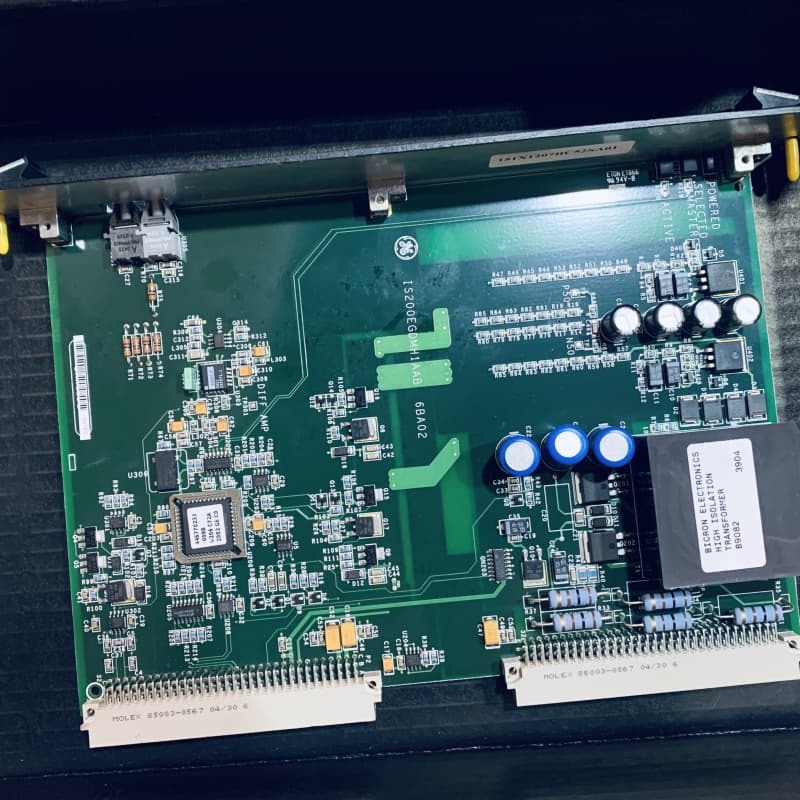

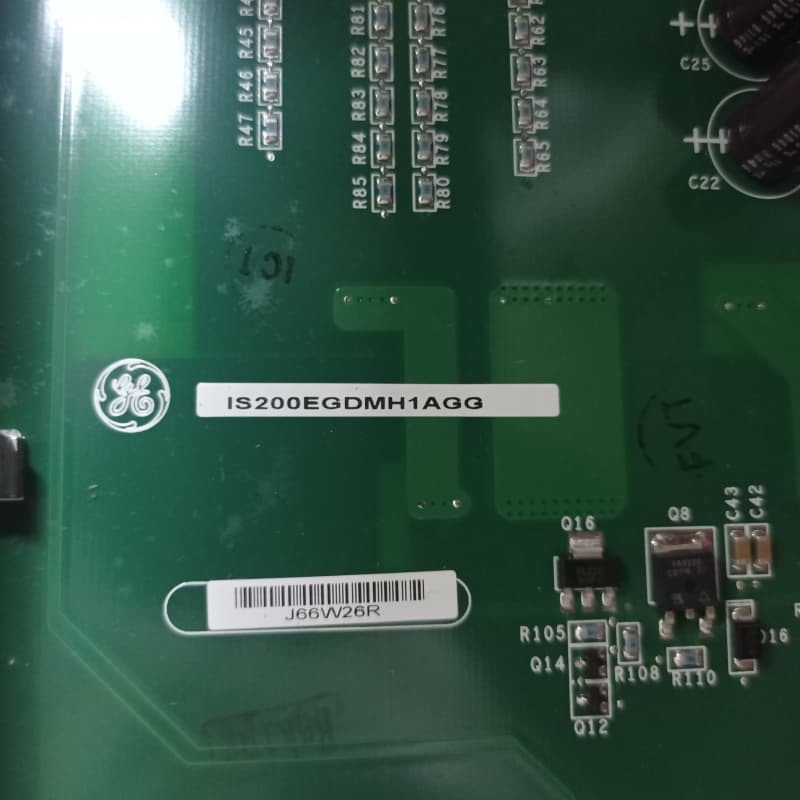

Módulo de Detecção de Aterramento GE IS200EGDMH1AGG

GE IS200EGDMH1AGG Módulo Detector de Aterramento do Excitador

Detalhes do Produto:

GEIS200EGDMH1AGG é um módulo de detecção de aterramento de excitação, que pertence à série de controle de excitação EX2100 e é fabricado pela General Electric Industrial Systems. O módulo detecta a resistência de fuga entre o circuito de excitação e o aterramento para identificar possíveis falhas de aterramento e garantir a operação segura do sistema.

Suas características notáveis incluem revisão funcional de nível A, revisão funcional de nível G e revisão de aparência de nível G. Ele suporta configuração simplex ou tripla redundante, e três módulos EGDM são usados no sistema triplo redundante. Ao mesmo tempo, adota um design de placa de circuito de slot duplo de altura dupla, que é adequado para instalação no módulo de energia de controle do gabinete de controle.

Características:
Resistor de Detecção: Utiliza um amplificador diferencial de ganho unitário com uma alta taxa de rejeição de modo comum para detectar com precisão o circuito de aterramento.

Conversão analógico-digital: A conversão de sinais analógicos em sinais digitais é realizada através de um oscilador controlado por tensão (VCO).

Transmissão por fibra óptica: Utiliza um transmissor de fibra óptica para se comunicar com a placa de opção EISB para garantir a confiabilidade da transmissão do sinal.

Design de proteção: A placa de circuito utiliza tecnologia de revestimento conformal para cobrir totalmente todas as superfícies dos componentes, proporcionando proteção contra umidade, corrosão e vibração.
