Cartão de Ventoinha/Transformador GE IS200HFPAG2ADC com Arrefecimento Fácil

A GEIS200HFPAG2ADCO cartão Fan/Xfrmr é um componente chave no sistema de controle de turbina Mark VI da GE. Como um cartão de alimentação de alta frequência AC/fan, é versátil e pode ser instalado em diferentes gabinetes do sistema de acionamento,normalmente perto de um rack de tabuleiro ou de um compartimento de ventilador.

Este cartão aceita tensões de entrada, seja ac 230 vac ou uma ampla gama de dc (230 - 1000 vdc), que é então convertida em tensões de saída específicas, incluindo 52 vac, 19.1 vac e 52 vdc,com saída de corrente alternada a uma frequência de 25 kHz em forma de onda quadrada- Quatro conectores para a entrada de tensão e oito conectores para a saída.

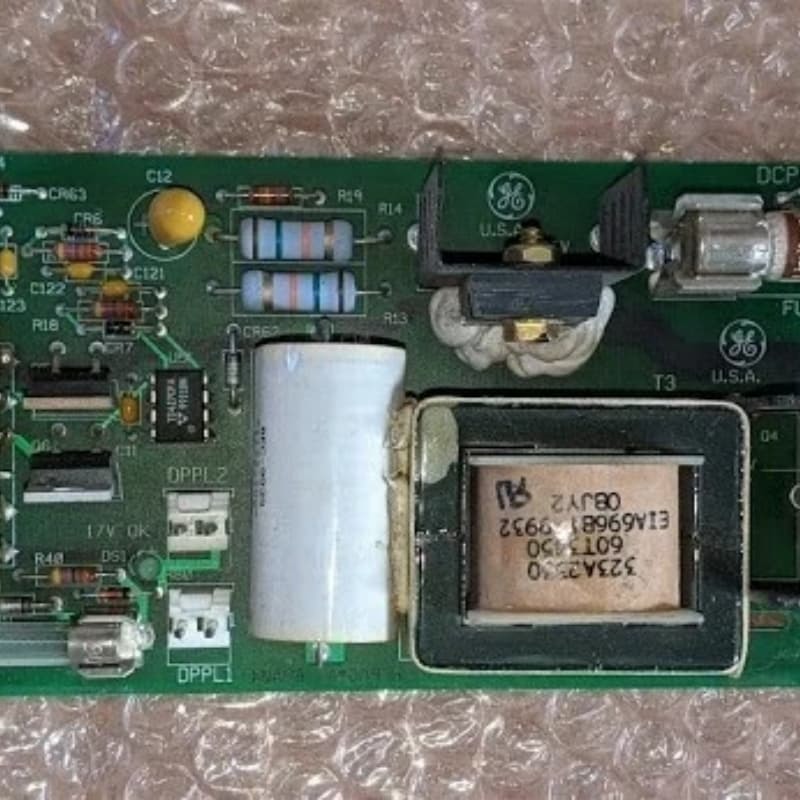

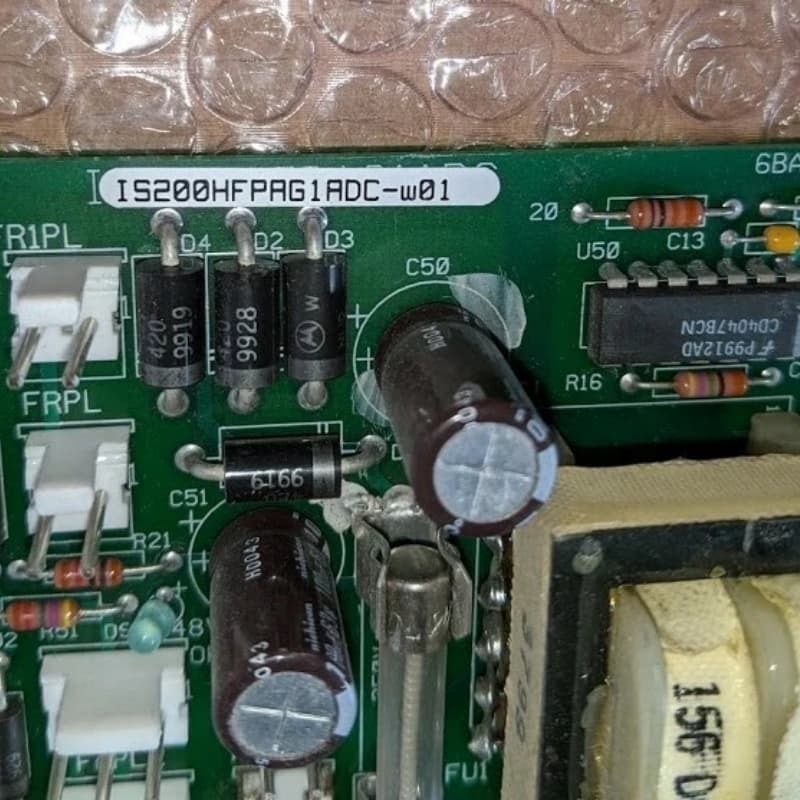

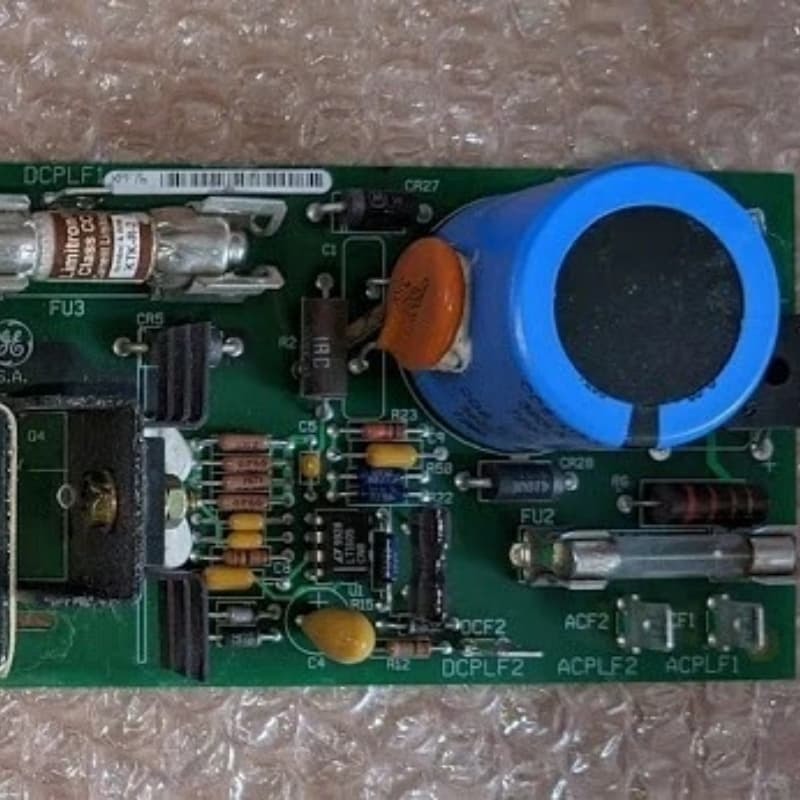

Para salvaguardar os circuitos do cartão, ele está equipado com quatro fusíveis e um varistor de óxido metálico.Por exemplo, tem dois dissipadores de calor, dois transformadores, dois LEDs para indicar o estado de saída de tensão, transistores e três capacitores de alta tensão,desempenhando um papel essencial na manutenção de um abastecimento de energia estável para o sistema global.
