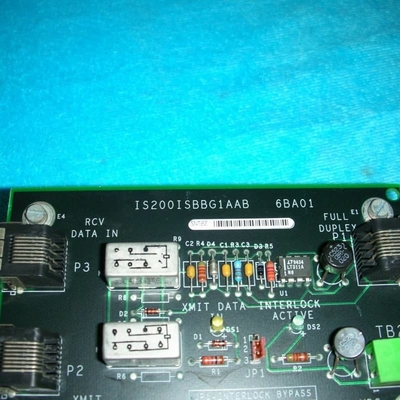

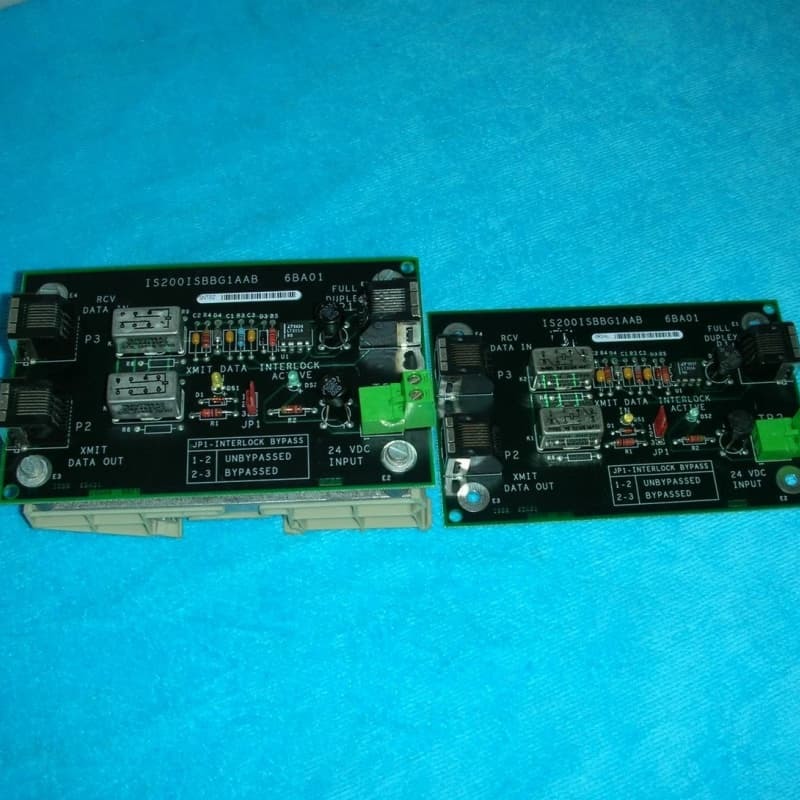

GE IS200ISBBG1AAB Cartão de Bypass de Barramento Insync

A GEIS200ISBBG1AABé um cartão de desvio de autocarro Insync, um componente chave do sistema de excitação EX2100 e parte do sistema de controlo da turbina Mark VI.
Projetado para ambientes de controlo industrial, permite a substituição temporária de sistemas de bloqueio através do recurso JP1 Interlock Bypass,Facilitar operações específicas em determinadas condições de bloqueioComo um PCB compacto, integra-se perfeitamente nas configurações de controlo, apoiando a operação eficiente e flexível dos conjuntos de motores de turbinas de gás, vapor e vento.

Características:

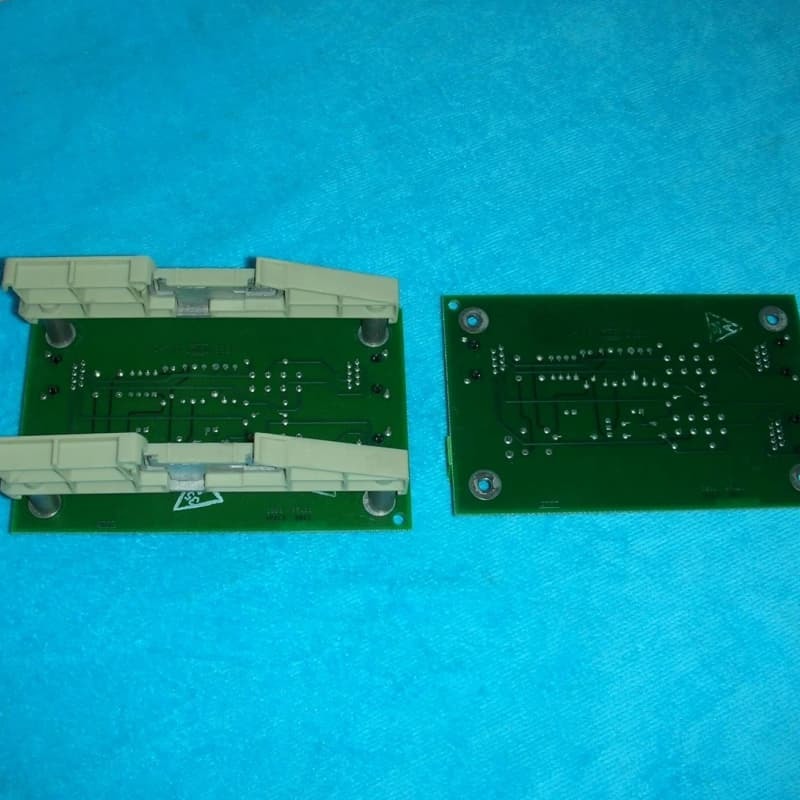

1.Compacto e montável no trilho DIN: pequeno fator de forma com montagem no trilho DIN (segurada por parafusos), adequado para ambientes de espaço restrito; material condutor em torno dos furos garante a aterragem.

2.Configuração do conector: 4 conectores, incluindo 3 tomadas, dos quais P1 é duplex completo, P2 é a saída de dados XMIT, P3 pertence à entrada de dados RCV,e 1 entrada VDC do bloco terminal P4/24 para troca de dados e alimentação.

3. Jumper e indicadores: rotulagem clara da posição do jumper a bordo; 2 LEDs para monitorização, que são amarelas para dados XMIT, verdes para o estado de bloqueio.

4.Componentes integrados: Inclui um comparador de tensão de tempo de resposta de 200 ns, relés, resistores, condensadores e diodos para um desempenho estável.

5. Conexões seguras: a tira terminal P4 com ligações de parafuso garante ligações de fiabilidade externas.
