GE IS200RCSBG1BAA Cartão Snubber RC Largura Líquida 100mm

O GE IS200RCSBG1BAA é um cartão RC Snubber da estrutura 620 projetado para proteger diodos e Retificadores Controlados por Silício (SCRs) contra danos por sobretensão. Como um componente crítico em sistemas de eletrônica de potência, ele garante uma operação estável, fornecendo circuitos snubber essenciais, com um cartão necessário por configuração de ponte.

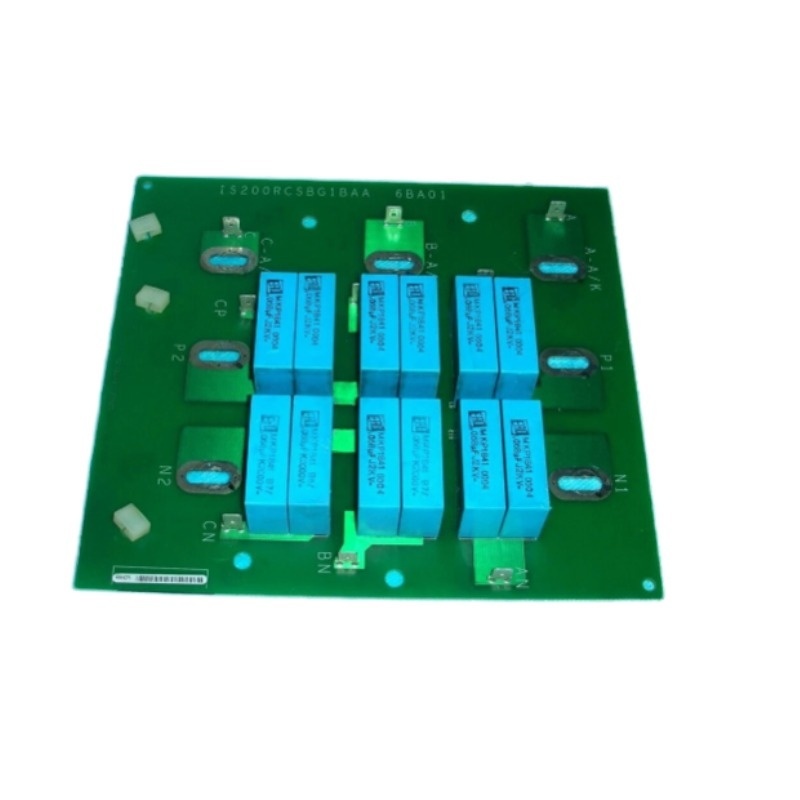

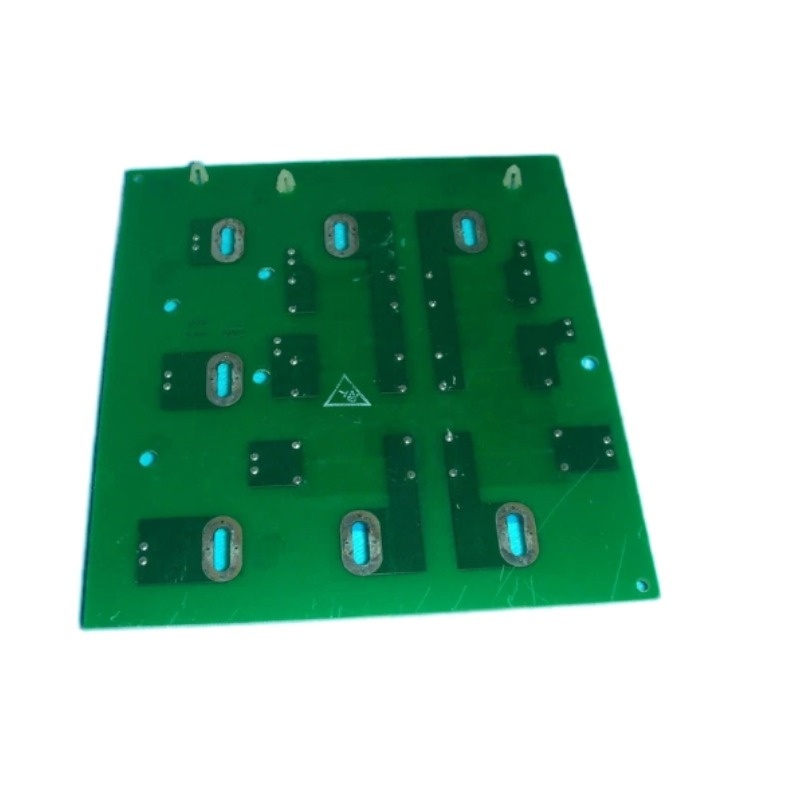

Apresentando doze capacitores montados na superfície dispostos em seis pares, cada capacitor oferece uma faixa de capacitância de 0,095–0,150 µF e uma corrente de fixação de 8,5 Apk. Essa configuração permite o controle preciso de picos de tensão e correntes transitórias. Cada par de capacitores se alinha a um conector stab-on dedicado, simplificando a instalação e a manutenção. A placa também inclui sete conexões de terminais com anéis condutores rotuladas como N1, N2, P1, P2, A-A/K, B-A/K e C-A/K, facilitando conexões elétricas seguras.

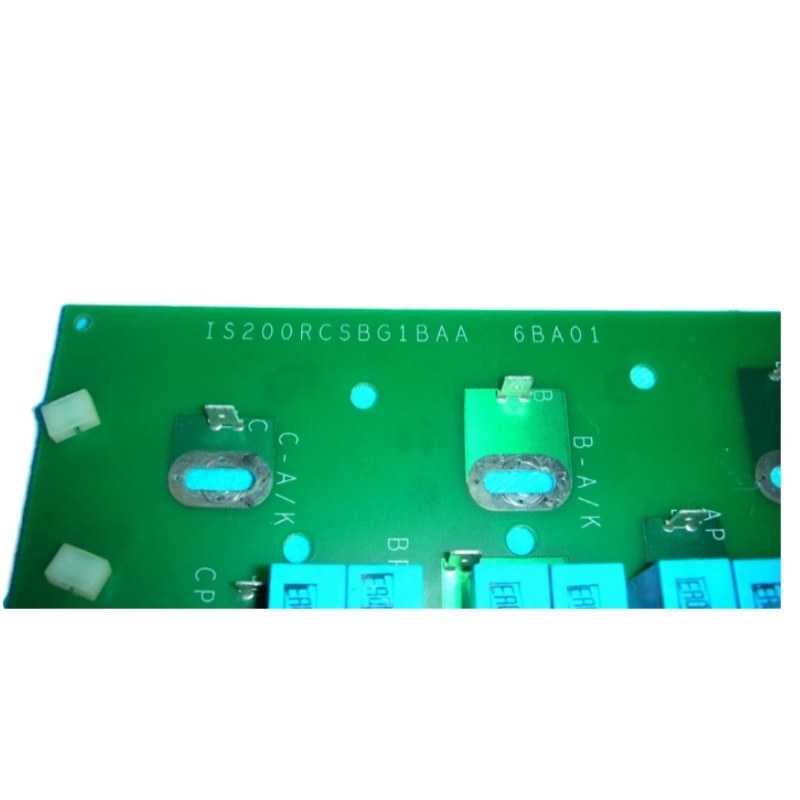

Marcado com o logotipo da General Electric e códigos de produto como 6BA01, o cartão possui furos perfurados de fábrica em dois cantos para facilitar a montagem. Para obter detalhes completos sobre sua função, requisitos de aplicação, precauções de manuseio e procedimentos de substituição, os usuários devem consultar a documentação oficial da GE, para garantir uma operação segura e eficaz.
