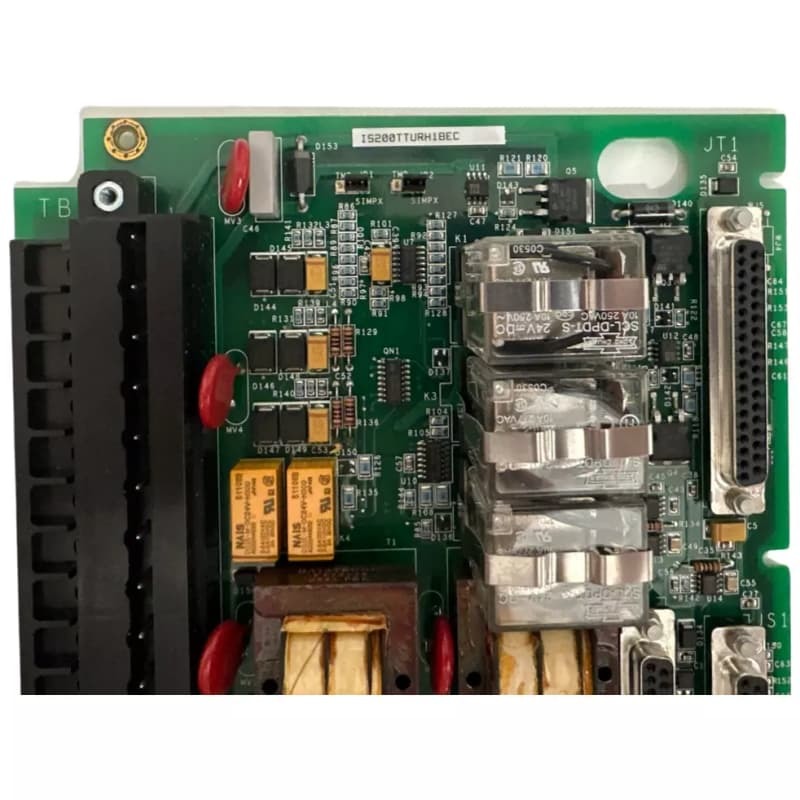

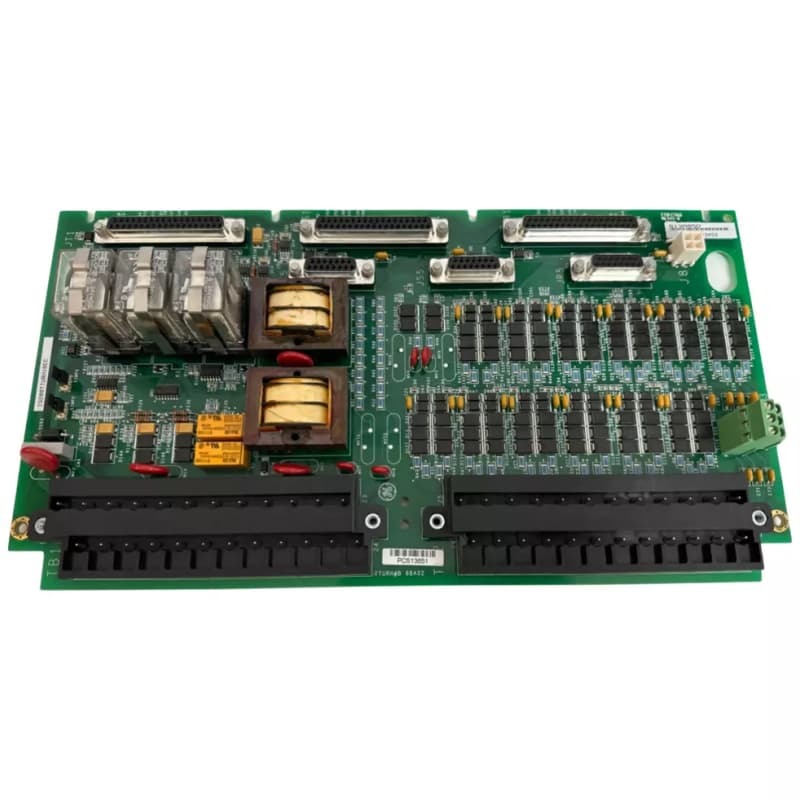

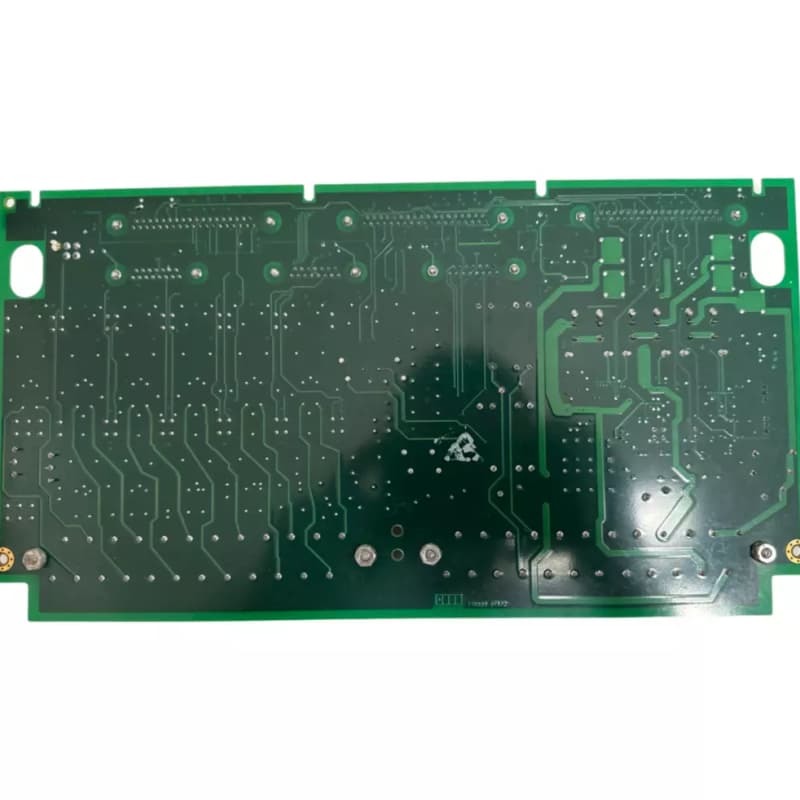

GE IS200TTURH1BCC Tabela de terminação de turbina para a marca VI

A GEIS200TTURH1BCCé uma placa de entrada de proteção primária na marca VI crítica para o controle de turbinas de gás, vapor e vento.Gestão das principais entradas/saídas, possuem 12 dispositivos de frequência de pulso passivo, sinais de tensão do gerador/bus de transformadores potenciais, saída de 125 V de corrente contínua para a bobina principal do interruptor e entradas de sensor de tensão/corrente do eixo.

Ele possui relés K25, K25P e K25A, todos devem se fechar para fornecer 125V DC ao interruptor principal.A instalação envolve a fiação dos blocos terminais TB1/TB2 e o uso de saltadores JP1/JP2 para alternar entre as configurações Simplex e TMR. O TB3 suporta conexões TTL opcionais para picos de velocidade ativos.

Características:
E/S multifuncional:Controla a medição de velocidade, monitorização de tensão, controle de interruptor e processamento de sinal do eixo, essenciais para a operação da turbina.

Apoio à redundância:Configurável através de saltadores para sistemas Simplex ou TMR, com TMR usando seis conectores para tolerância a falhas.

Relais críticos:Os relés K25, K25P, K25A permitem a operação do interruptor principal, garantindo uma distribuição segura da energia.

Conectividade flexível:Inclui conectores D-shell, blocos terminais e TB3 para TTL, adaptando-se a diversas entradas de sensor/dispositivo.

Marca VI Compatibilidade:Integra-se com os sistemas Mark VI/VIe, suportando turbinas a gás, vapor e eólicas - uma atualização sobre as aplicações limitadas do Mark V.
