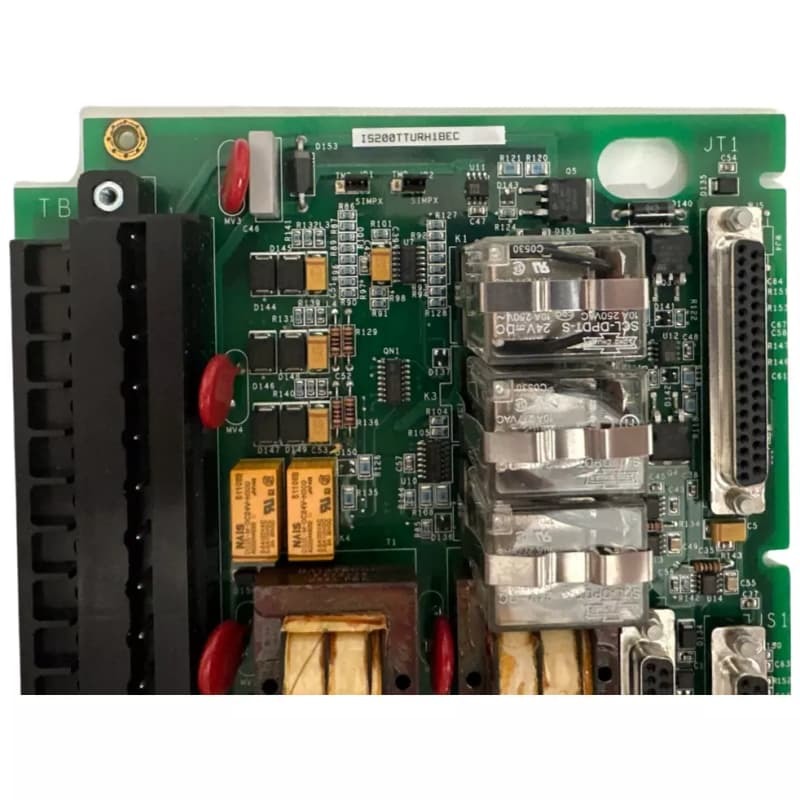

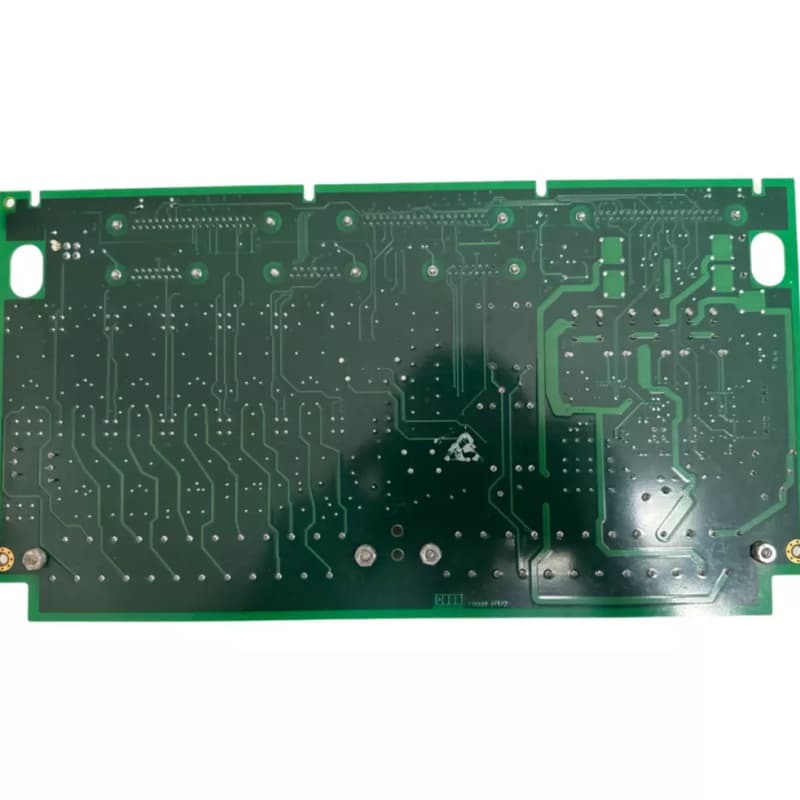

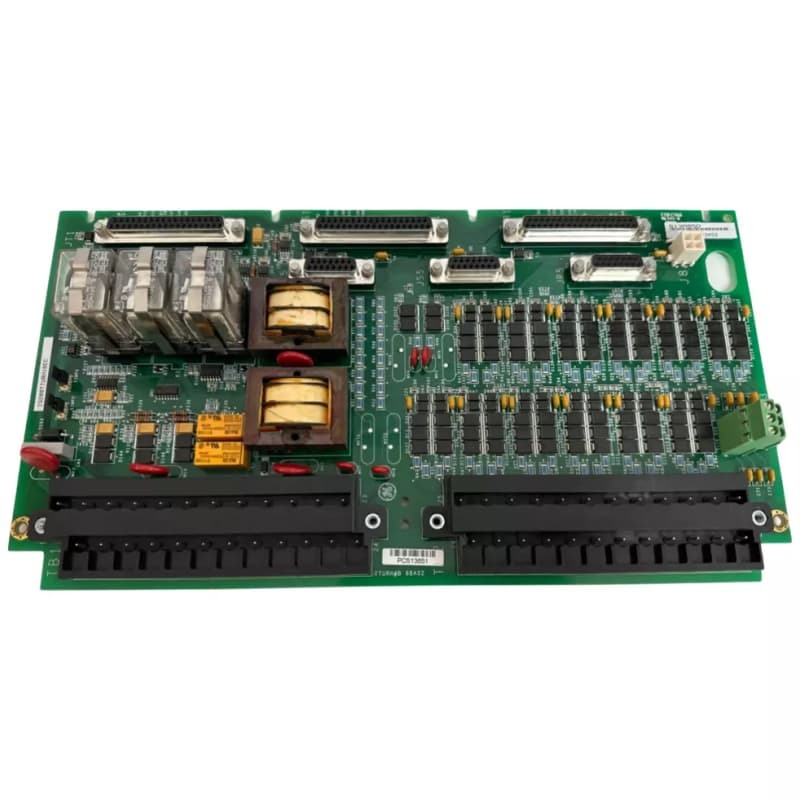

GE IS200TTURH1BEC Placa de Terminação da Turbina para Sistemas Mark VI

O GE IS200TTURH1BEC é uma Placa de Terminação de Turbina, parte dos sistemas Mark VI da GE, projetada para controle de turbinas a gás, vapor e eólicas. Ela se comunica com o processador de E/S da turbina, gerenciando entradas/saídas críticas: 12 dispositivos passivos de taxa de pulso para medição de velocidade, sinais de tensão do gerador/barramento de transformadores de potencial, saída de 125V DC para a bobina do disjuntor principal (52G) e entradas de sensor de tensão/corrente do eixo.

Com os relés K25, K25P e K25A, ambos necessários para fechar para alimentar o disjuntor—suporta configurações simplex e TMR via jumpers. Os conectores incluem JR5 em sinais de velocidade, JR1 em outros sinais e portas adicionais compatíveis com TMR, como JS5, JT5. A fiação usa blocos de terminais TB1/TB2 com tiras de blindagem aterrada; TB3 acomoda conexões TTL opcionais. Equipado com relés, transformadores e conectores D-shell, garante desempenho robusto em ambientes industriais de turbinas.

Características:
E/S Multifuncional: Lida com medição de velocidade, monitoramento de tensão, controle do disjuntor e processamento de sinais do eixo, essencial para a operação da turbina.

Suporte à Redundância: Configurável via jumpers para sistemas Simplex ou TMR, com TMR usando seis conectores para tolerância a falhas.

Relés Críticos: Os relés K25, K25P, K25A permitem a operação do disjuntor principal, garantindo a distribuição segura de energia.

Conectividade Flexível: Inclui conectores D-shell, blocos de terminais e TB3 para TTL, adaptando-se a diversas entradas de sensores/dispositivos.

Compatibilidade Mark VI: Integra-se com os sistemas Mark VI/VIe, suportando turbinas a gás, vapor e eólicas—uma atualização em relação às aplicações limitadas do Mark V.
