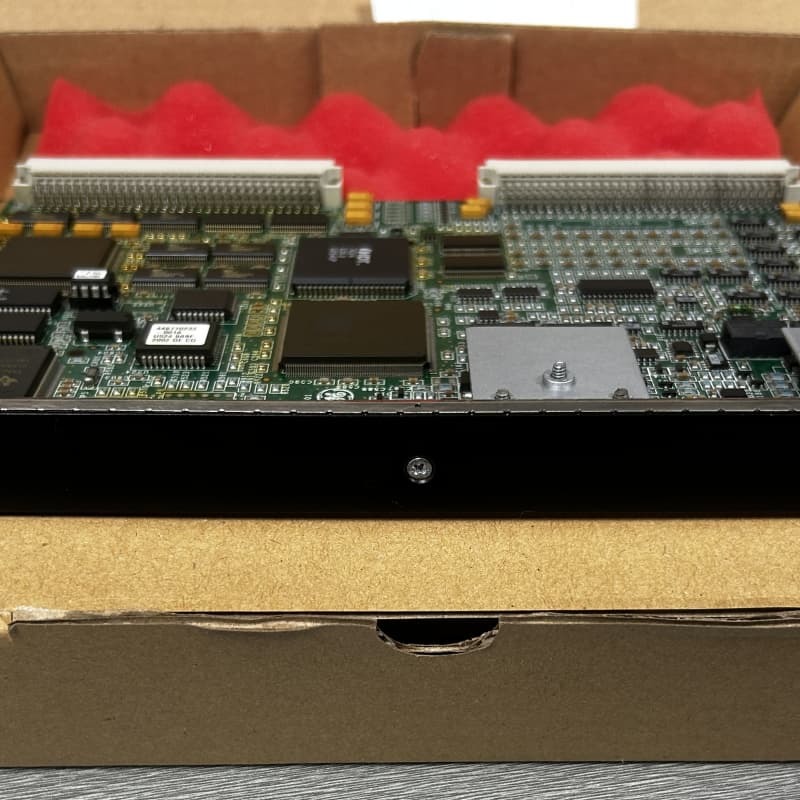

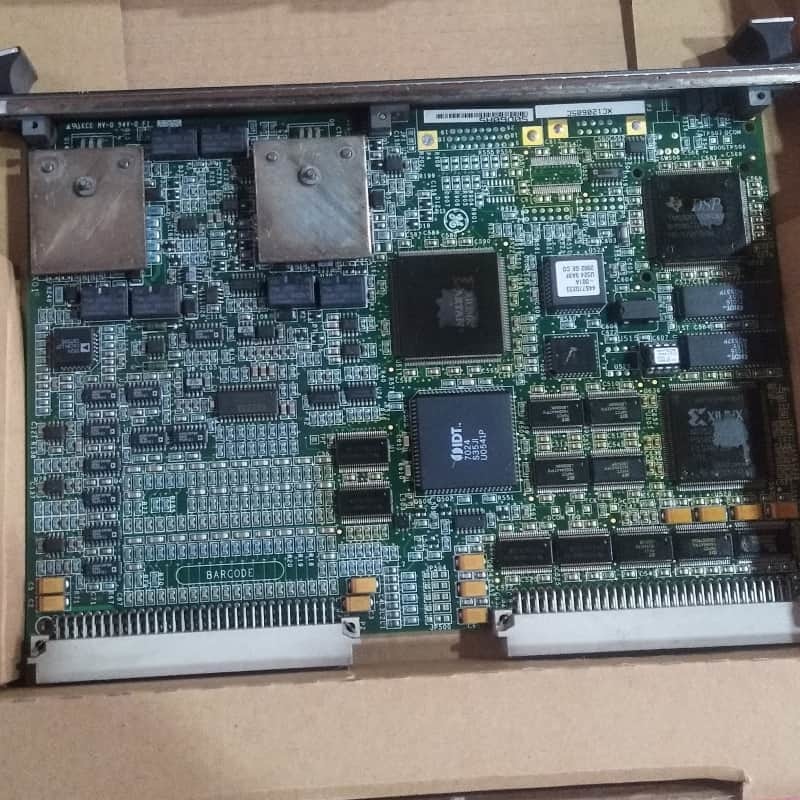

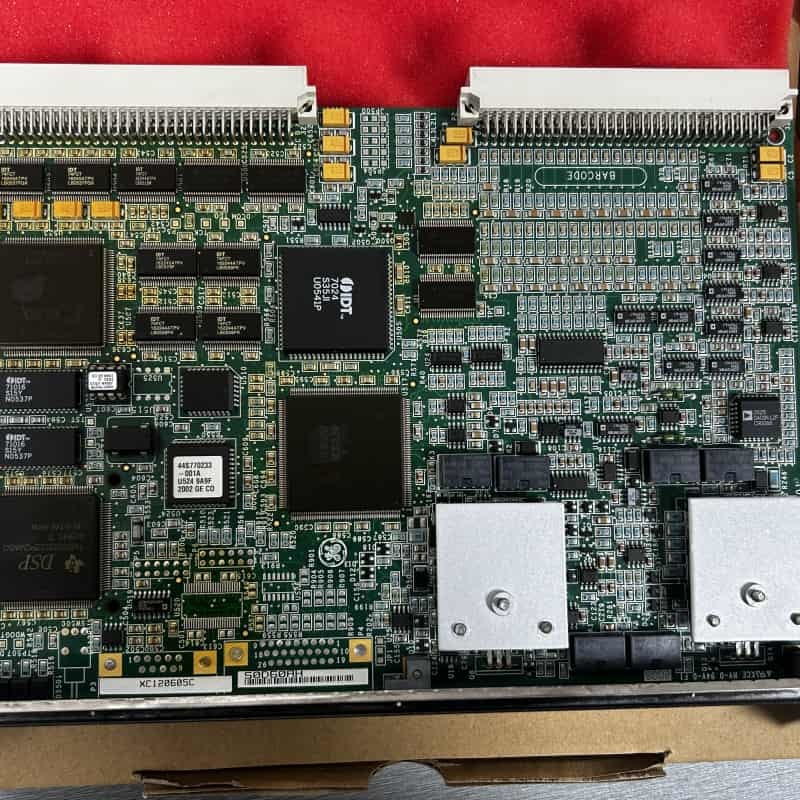

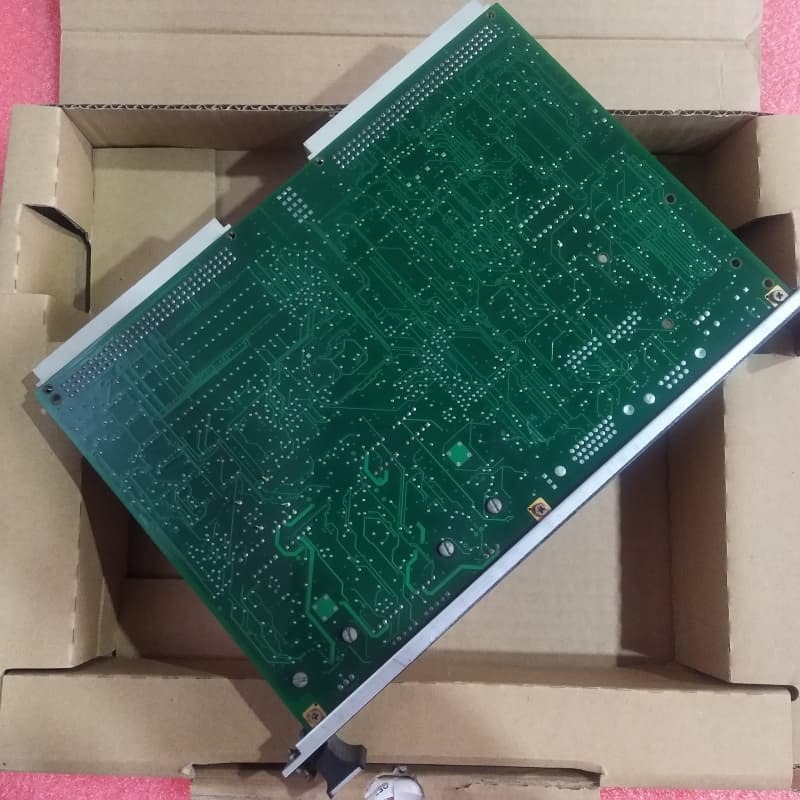

GE IS200VAICH1D VME Analog Input Board para Turbina Mark VI

O GE IS200VAICH1D é uma placa terminal de Isolamento de Grupo de Entrada de Contato, parte do sistema VAIC nos sistemas de controle de turbinas Mark VI da GE. Ele lida com 20 entradas analógicas e 4 saídas analógicas, convertendo sinais analógicos em digitais através da placa de processamento VAIC e transmitindo dados para o controlador através do backplane VME. Ele suporta configurações simplex e TMR—as configurações TMR distribuem sinais para três racks VME (R, S, T) para redundância.

Compatível com gerações VAIC anteriores, funciona com placas terminais TBAIH1B e todas as revisões DTAI, acionando saídas de 20 mA em mais de 300 metros de fio #18 com resistência de carga de 500Ω. A instalação envolve a fixação da placa em um rack VME, enquanto a operação depende de jumpers para configurar os tipos de entrada e as faixas de saída.

Recursos:

Capacidade de E/S: 20 entradas analógicas e 4 saídas, com 10 entradas/2 saídas por placa terminal.

Suporte à Redundância: Compatível com sistemas TMR, distribuindo sinais para três racks VME para tolerância a falhas, além de configurações simplex.

Processamento de Sinal: Integra condicionamento de sinal, conversão A/D/D/A e um multiplexador analógico para tradução precisa do sinal.

Diagnóstico: LEDs do painel frontal indicam estados operacionais; inclui verificações de limite de hardware/sistema, validação de sinal TMR e verificações de compatibilidade com chips de ID TBAI.

Compatibilidade e Flexibilidade: Funciona com placas VAIC legadas, suporta vários tipos de entrada/saída via jumpers e permite a detecção de estol do compressor para turbinas a gás.

Durabilidade Industrial: Projetado para ambientes agressivos, com desempenho estável em longas distâncias de cabos e parâmetros configuráveis para alarmes.
