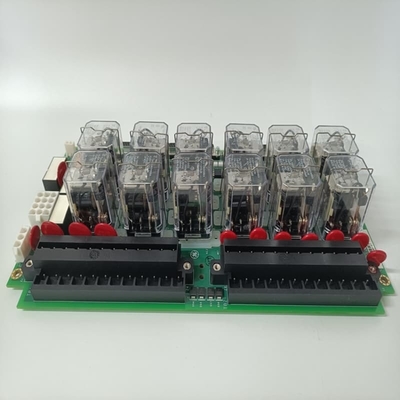

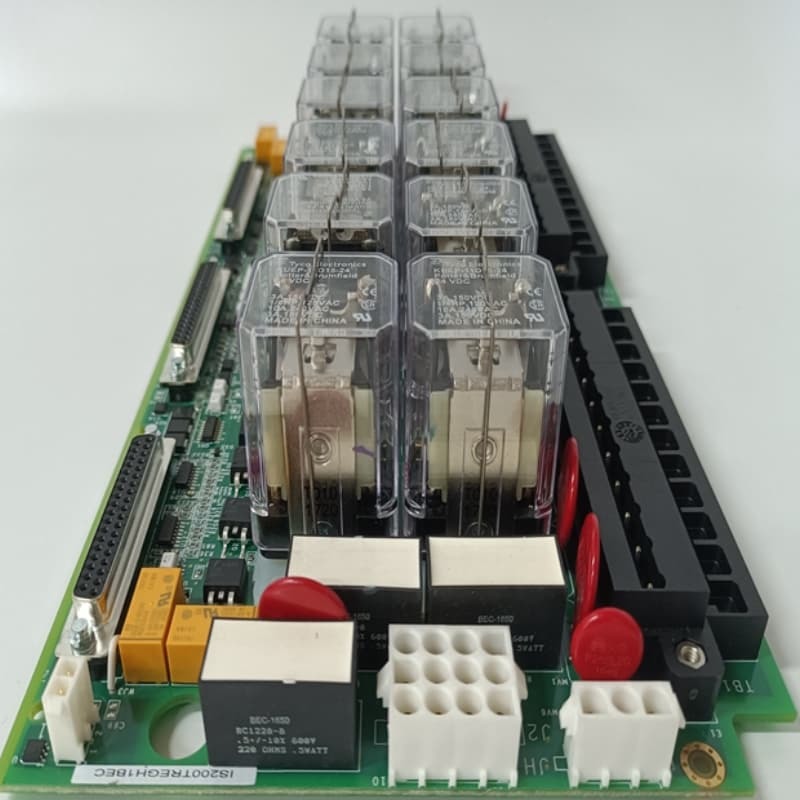

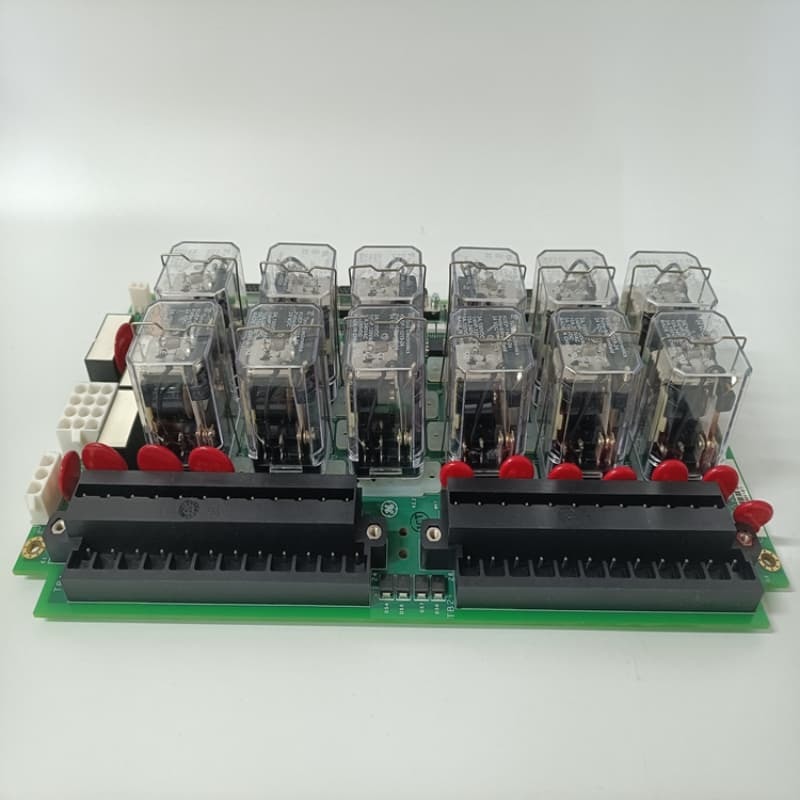

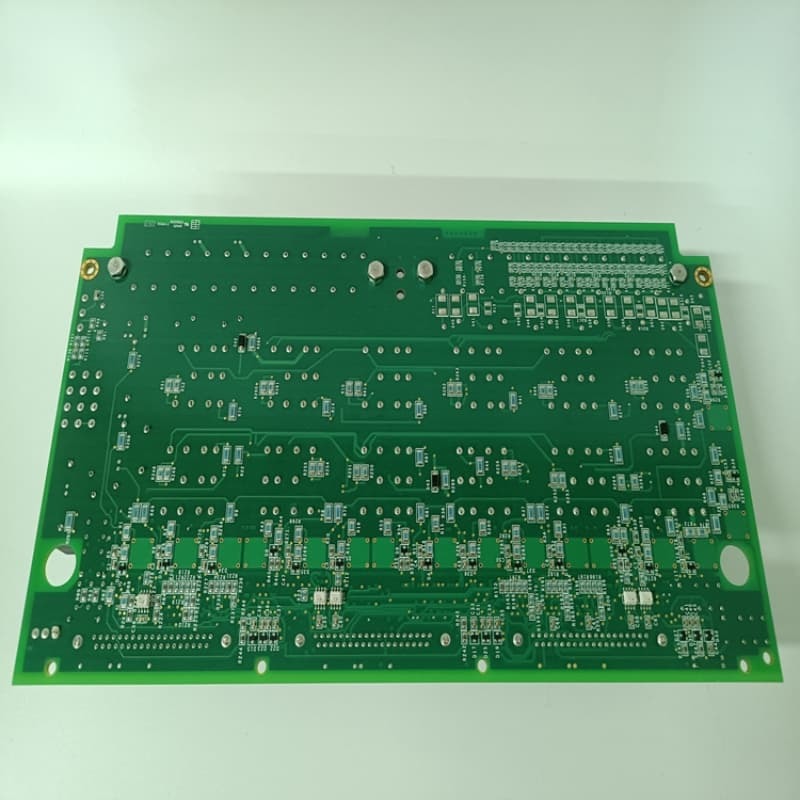

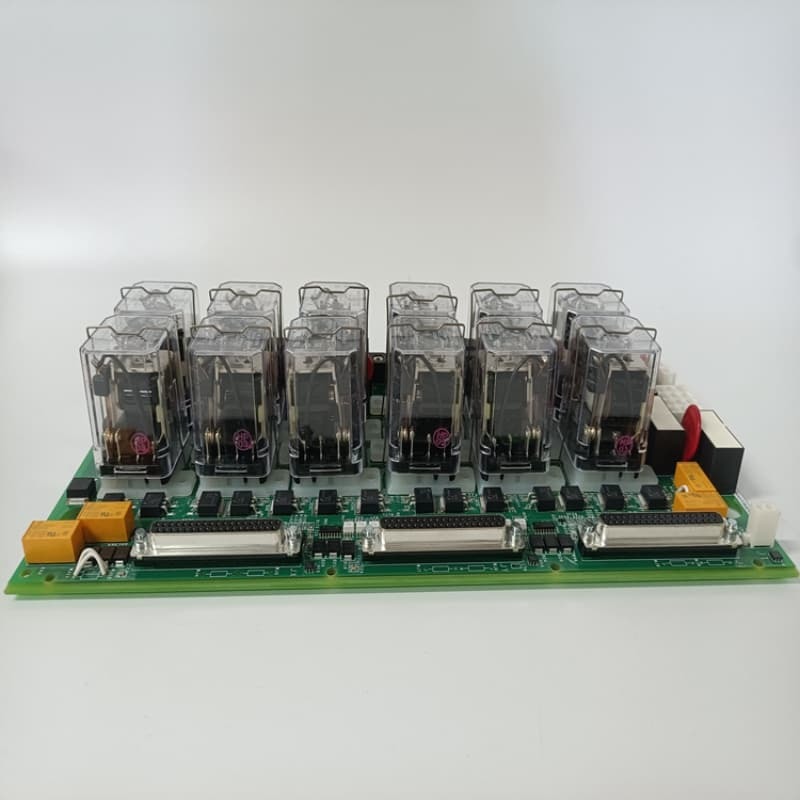

GE IS200TREGH1BDB Painel de terminação de emergência de viagem Mark VI

A GEIS200TREGH1BDBé um painel de terminais de arranque de emergência da turbina no sistema de controlo Mark VI, responsável pela alimentação de até três solenoides de arranque de emergência.Trabalhando em conjunto com a placa TRPG (que fornece o lado negativo) para garantir a distribuição equilibrada de energiaControlado inteiramente pelo controlador I/O, constitui uma parte crítica do mecanismo de segurança da turbina, permitindo desligamentos de emergência quando necessário.

Em sistemas simplex, ele se conecta através de um cabo J1 à placa terminal TSVO, transmitindo sinais de partida para ativar uma função de servo-válvula de grampo após a partida.com o controlador de entrada/saída que gere a protecção de emergência contra excesso de velocidadeA funcionalidade do solenoide é verificada através de testes online/offline, garantindo a capacidade de resposta durante cenários críticos.

Características:
Potência do solenoide Trip:Fornece energia positiva de CC a até 3 solenoides, emparelhados com TRPG para operação coordenada.

Integração do controlador de E/S:Gerido pelo controlador I/O, que lida com a proteção contra excesso de velocidade de emergência, paradas de emergência e controla 12 relés para ativação de solenoides redundantes.

Compatibilidade Simplex:Inclui um cabo J1 para o TSVO para a fixação da válvula de servo após a viagem, aumentando a segurança em configurações não redundantes.

Capacidades de ensaio:Suporta testes de solenoide manuais on-line e simulações off-line de excesso de velocidade, com contatos de feedback confirmando viagens bem-sucedidas.

Controle de relés redundante:Nove relés em três grupos de votação garantem a ativação confiável do solenoide, minimizando falsos gatilhos e falhas de ponto único.
