Placa de Terminais de Relé GE IS200TRLYH1BGF para Controle de Turbina Mark VI

A GEIS200TRLYH1BGFÉ uma placa de saída de relé no sistema de controlo de turbina Mark VI, controlada por placas VCCC, VCRC ou VGEN, com suporte a configurações simples e TMR.Conecta-se ao rack VME através de cabos de enchufe moldados, usando JA1 para configurações simples e JR1/JS1/JT1 para sistemas TMRO equipamento possui 12 relés magnéticos plug-in, que oferecem saídas flexíveis: os primeiros 6 são configuráveis para contatos secos Form-C ou controlo de solenoide externo.Os relés 711 fornecem contatos isolados de forma C sem energia., e o relé 12 é especializado para aplicações como transformadores de ignição.

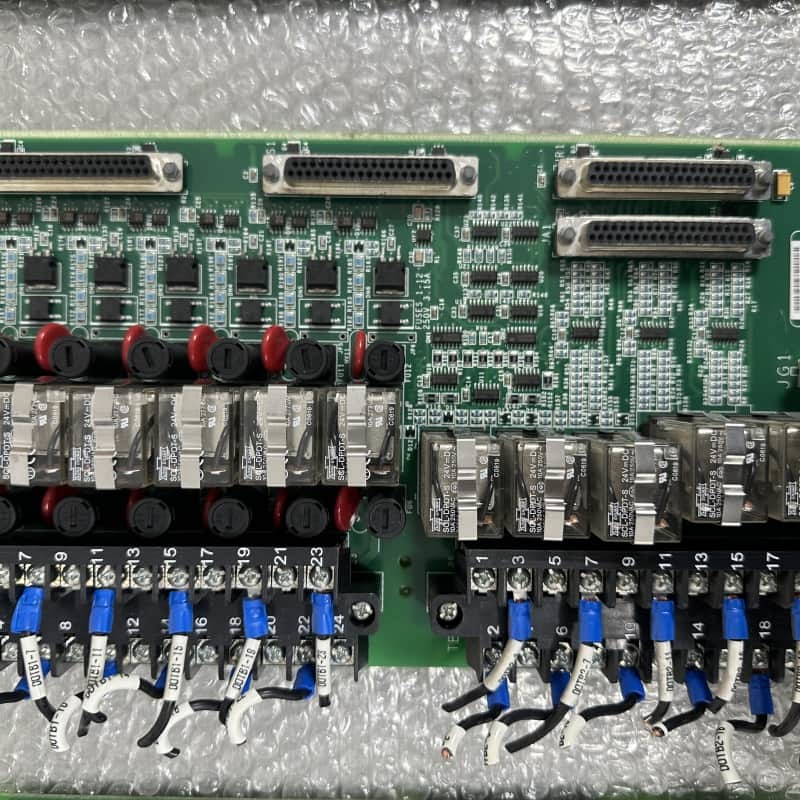

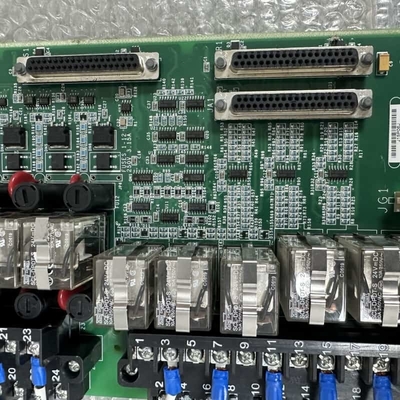

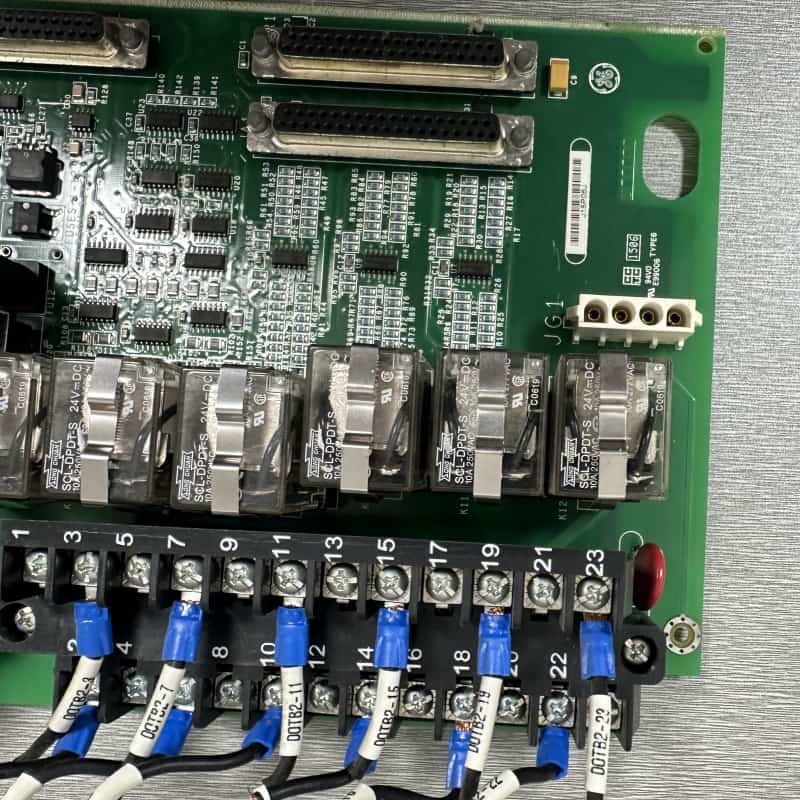

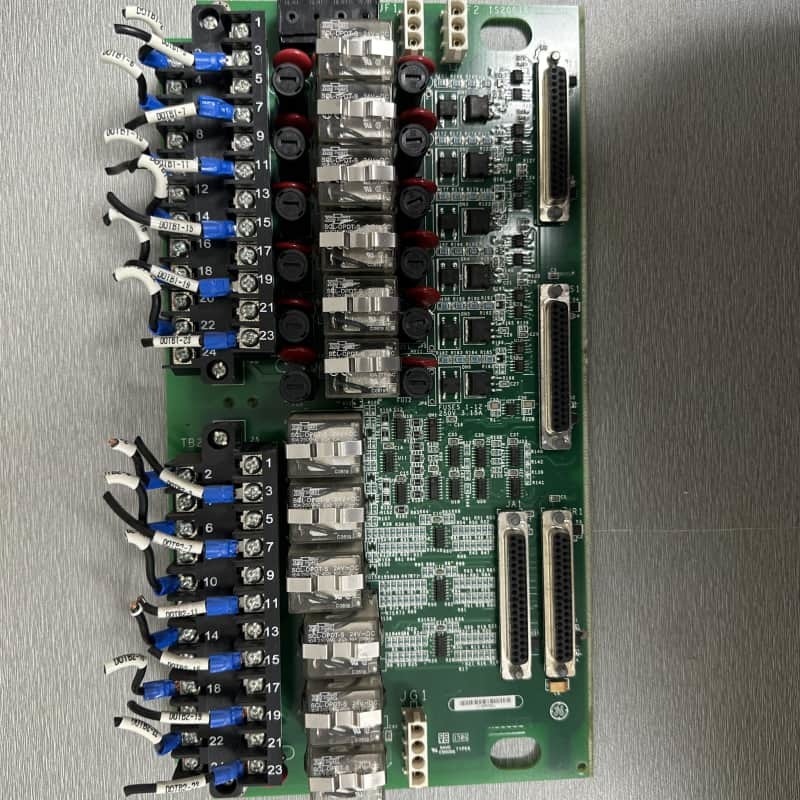

Fisicamente, a placa retangular possui dois longos blocos terminais pretos, relés verticais com capas transparentes, transistores, MOVs vermelhos, capacitores azuis e circuitos integrados.Como parte da série Mark VI, garante um desempenho fiável no controlo de turbinas industriais, apesar de ter sido descontinuado.

Características:
Flexibilidade do relé:12 relés com saídas configuráveis, 6 para contatos secos/solenoides, 5 contatos secos dedicados, 1 especializado para transformadores de ignição.

Versatilidade de potência:Suporta 125V DC, 115/230V AC e opcional 24V DC, com fusíveis selecionáveis e supressão a bordo para segurança.

Apoio à redundância:Integra-se com sistemas TMR através de múltiplos conectores, garantindo tolerância a falhas em aplicações críticas.

Detecção de falhas:Os monitores transmitem perdas de excitação, discrepâncias de corrente da bobina e falhas de comunicação, desencadeando alertas ou desativando os relés para segurança.

Design durável:Os componentes robustos (MOV, transistores) e a construção de nível industrial garantem a longevidade em ambientes turbinários adversos.

Compatibilidade do sistema:Funciona perfeitamente com controladores Mark VI, aumentando a flexibilidade de controle na automação de turbinas de gás / vapor.
