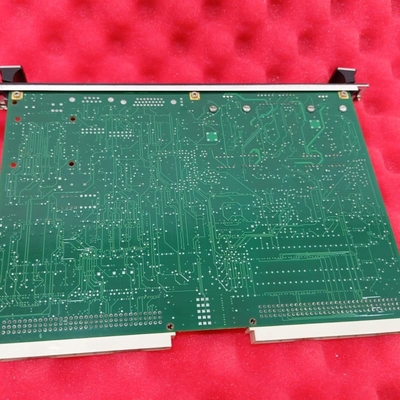

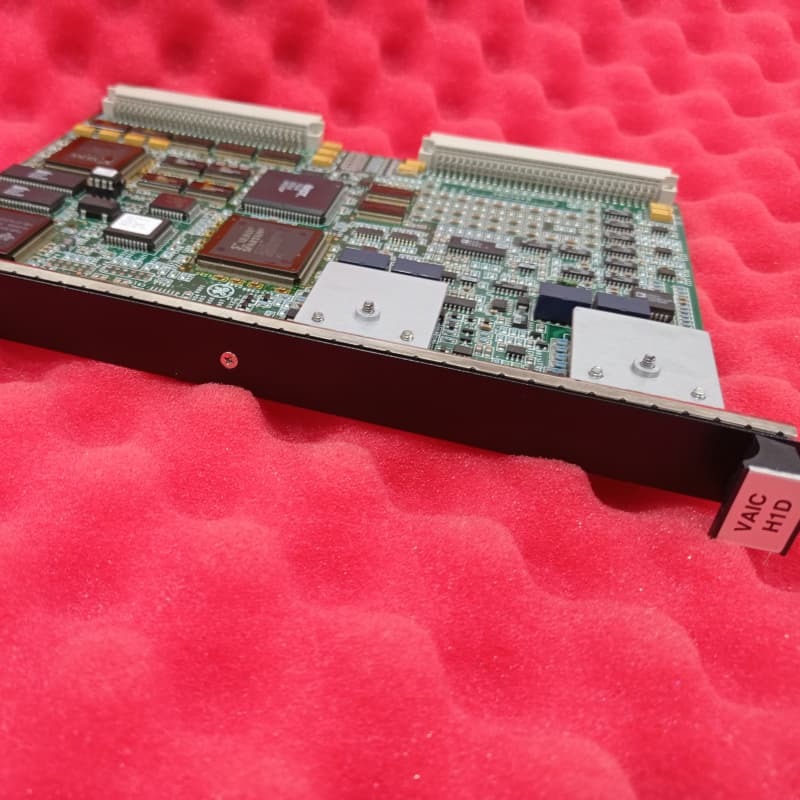

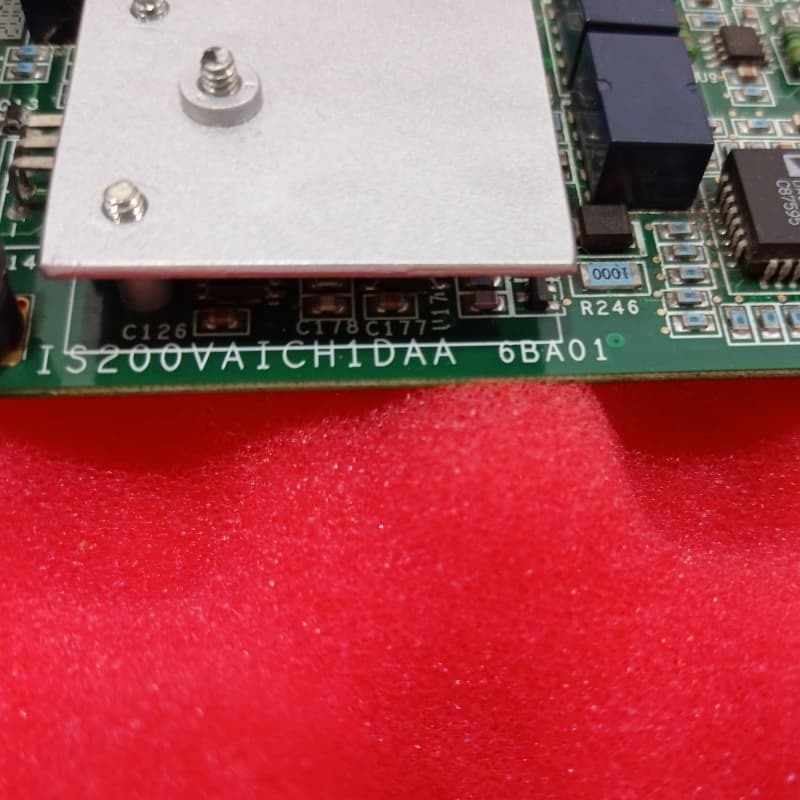

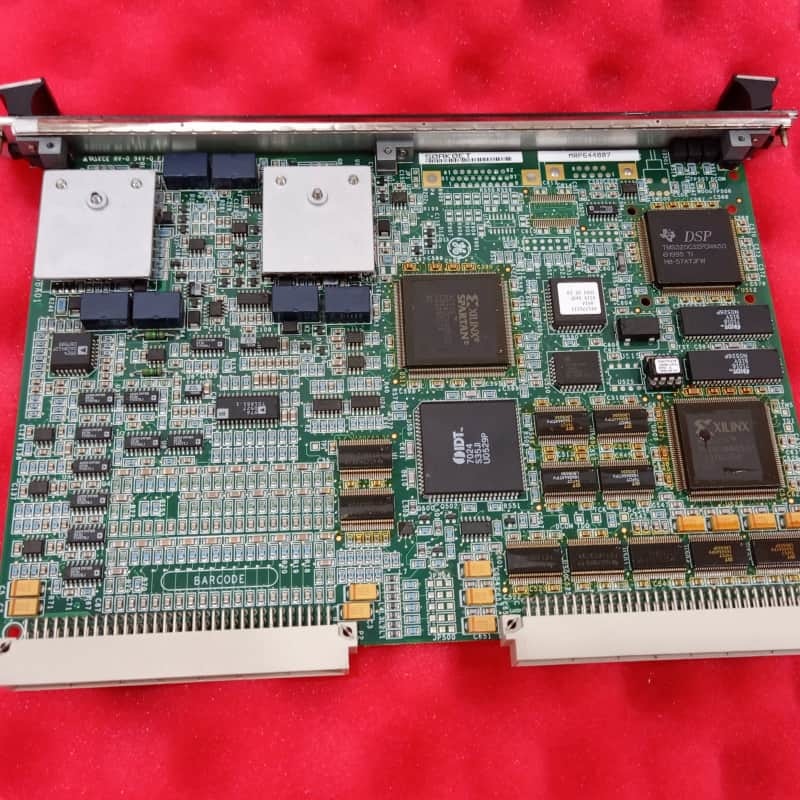

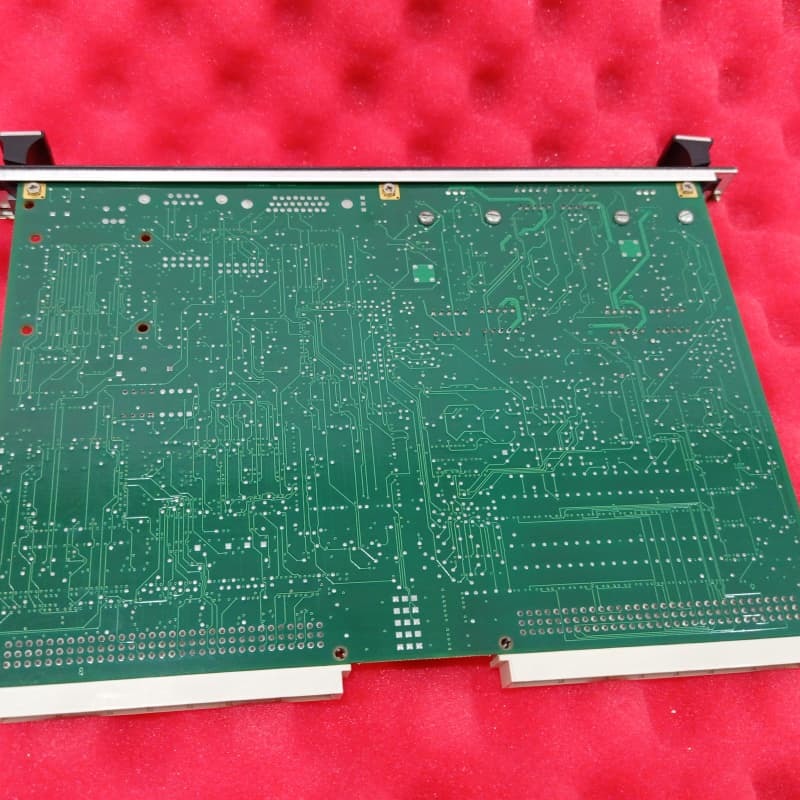

GE IS200VAICH1DAA Cartão de Entrada Analógica VME para Controle de Turbina Mark VI

A GEIS200VAICH1DAAé uma placa de entrada/saída analógica no sistema de controlo Mark VI, com suporte às configurações simplex e TMR. Ele lida com 20 entradas analógicas e 4 saídas analógicas,Conversão de sinais analógicos em valores digitais para transmissão para o controlador através do backplane VME, e vice-versa para as correntes de saída.

Em configurações de TMR, os sinais de entrada se espalham para três racks VME (R, S, T), cada um com um VAIC; as saídas usam um circuito proprietário para combinar sinais de todos os três, garantindo a tolerância a falhas.um único VAIC processa todos os sinaisIntegra-se com placas terminais TBAI através de conectores de bloqueio J3/J4, suportando cargas de até 800Ω sobre 1000ft de fio # 18 com tensão de acionamento de 18V. Parte da série Mark VI,Melhora o controlo da turbina com a tecnologia Speedtronic.

Características:
Capacidade de E/S:20 entradas analógicas e 4 saídas, geridas através de duas placas terminais.

Apoio à redundância:A configuração TMR com três VAIC garante tolerância a falhas; o modo simplex oferece uma operação simplificada.

Processamento de sinal:Converte sinais analógico-digitais para a comunicação do controlador e digital-análogo para correntes de saída, mantendo a integridade sobre cabos longos.

Compatibilidade:Funciona com placas terminais TBAI, suportando cargas de 800Ω e fiação de 1000ft via tensão de acionamento de 18V.

Adaptabilidade industrial:Integra-se com sistemas Mark VI, permitindo a detecção de paragem do compressor e desempenho confiável em aplicações de controle de turbina.

Instalação fácil:Conecta-se através de conectores de bloqueio J3/J4; as luzes de diagnóstico indicam o estado do sistema após a alimentação.
