GE IS200VCMIH2B Placa Controladora Mestre de Barramento VME Mark VI

A GEIS200VCMIH2Bé uma placa de controle principal de autocarro VME no sistema de controle de turbina Mark VI, facilitando a comunicação entre placas de E/S, módulos de controle e módulos de proteção através da IONet.Suporta configurações simplex e TMR, com modelos TMR comunicando através de três canais de E/S e outros módulos de controlo.

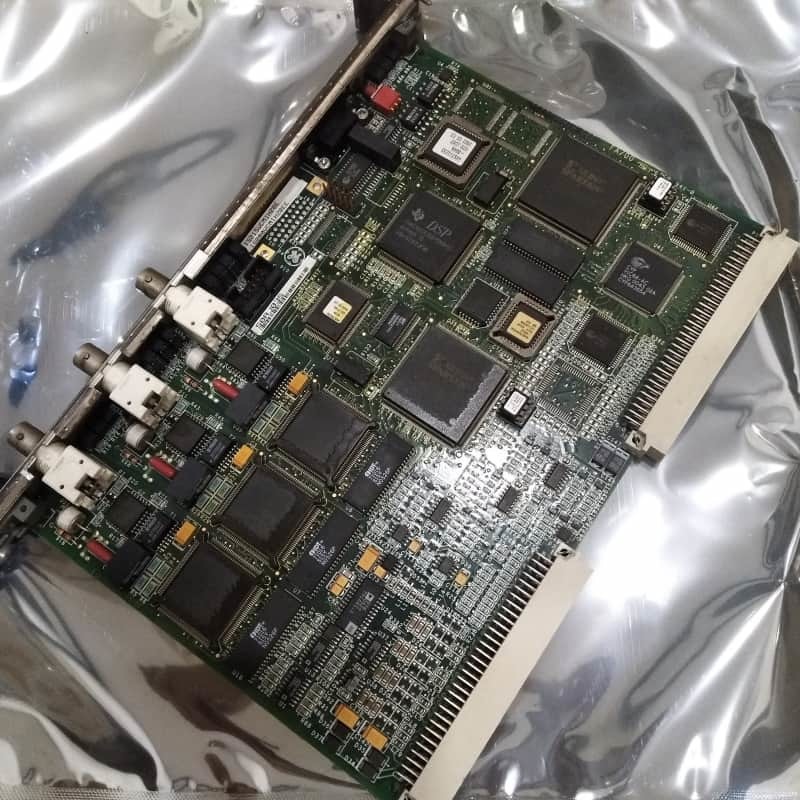

Equipado com um DSP de 32 bits Texas Instruments TMS320C32, ele possui memória de duas portas, SRAM (64k × 32) e memória flash (128k × 8).uma porta serial RS-232CMontado na ranhura um do Módulo de Controle Central, ele usa Software Implemented Fault Tolerance votação para dados de entrada, garantindo a confiabilidade em gás, vapor,e aplicações em turbinas eólicas.

Características:

Suporte para configuração dupla:Opera em sistemas simplex ou TMR, adaptando-se às necessidades de redundância.

Comunicação robusta:Integra Ethernet (IONet), bus VME, portas séries e paralelas para transferência de dados entre módulos e racks de E/S.

Votação:Melhora a tolerância a falhas através da votação dos dados de entrada das conexões IONet, garantindo a transmissão precisa dos dados para os controladores.

Processamento poderoso:Usa um DSP de 32 bits com memória dedicada para processamento eficiente do sinal e controle em tempo real.

Diagnóstico completo:Inclui um temporizador de vigilância (150 ms) para detecção de paralisação do processador e alarmes informados de redundância.

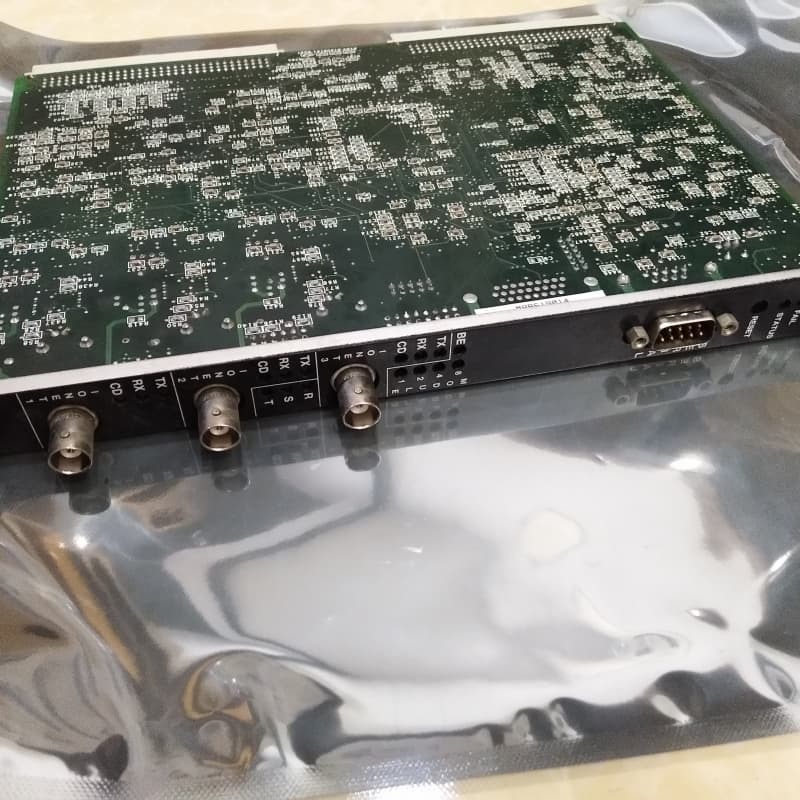

Hardware durável:Possui uma fachada frontal com LEDs, conectores (IONet, serial) e componentes como FPGAs, transformadores e circuitos integrados, projetados para resiliência industrial.

Marca VI Integração:Crítico para os sistemas Speedtronic, suportando aplicações de turbina expandidas além das capacidades anteriores do Mark V.
