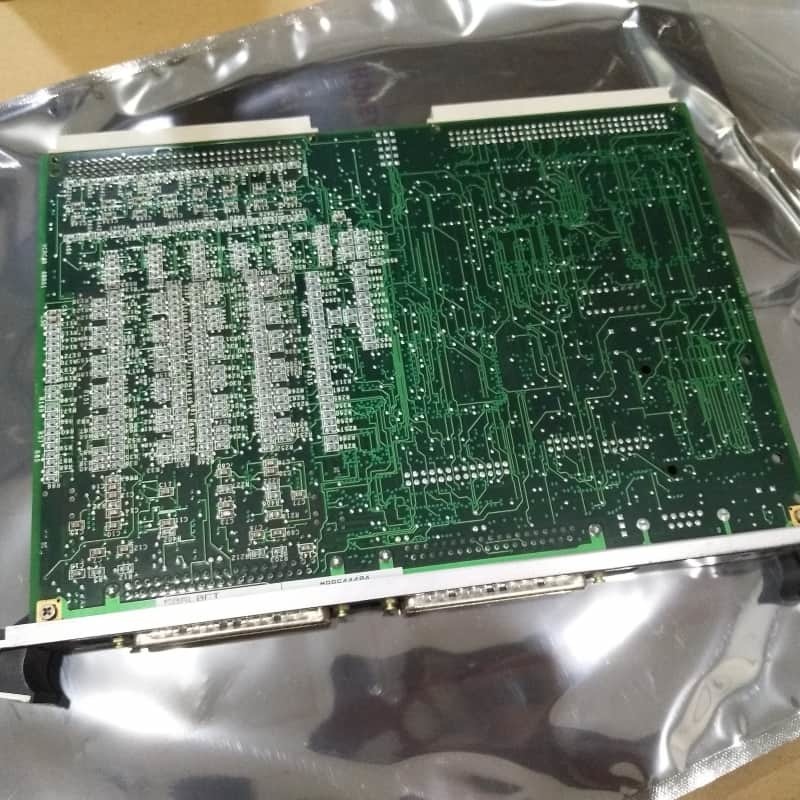

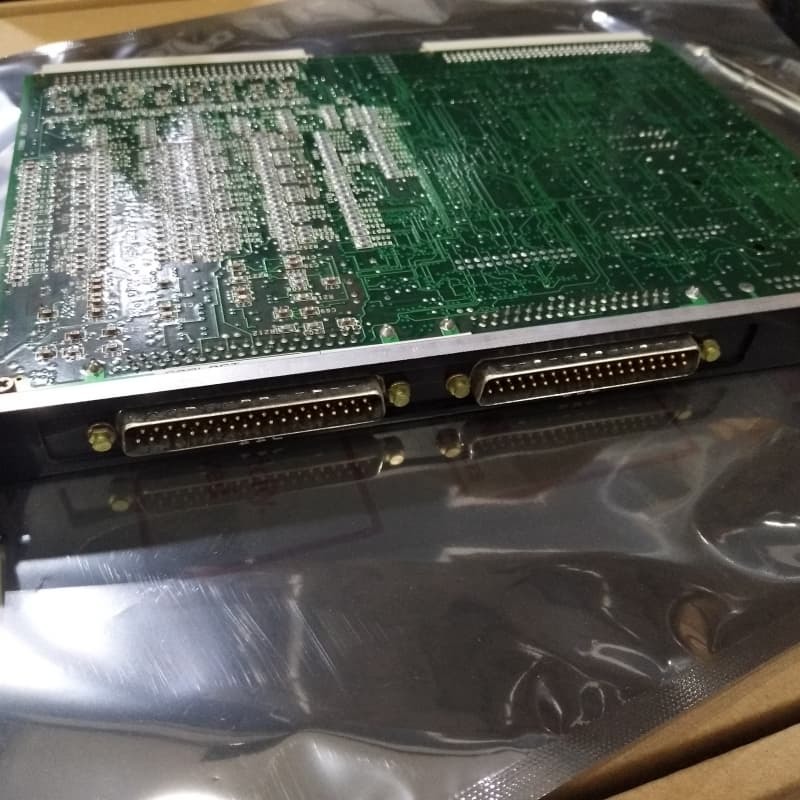

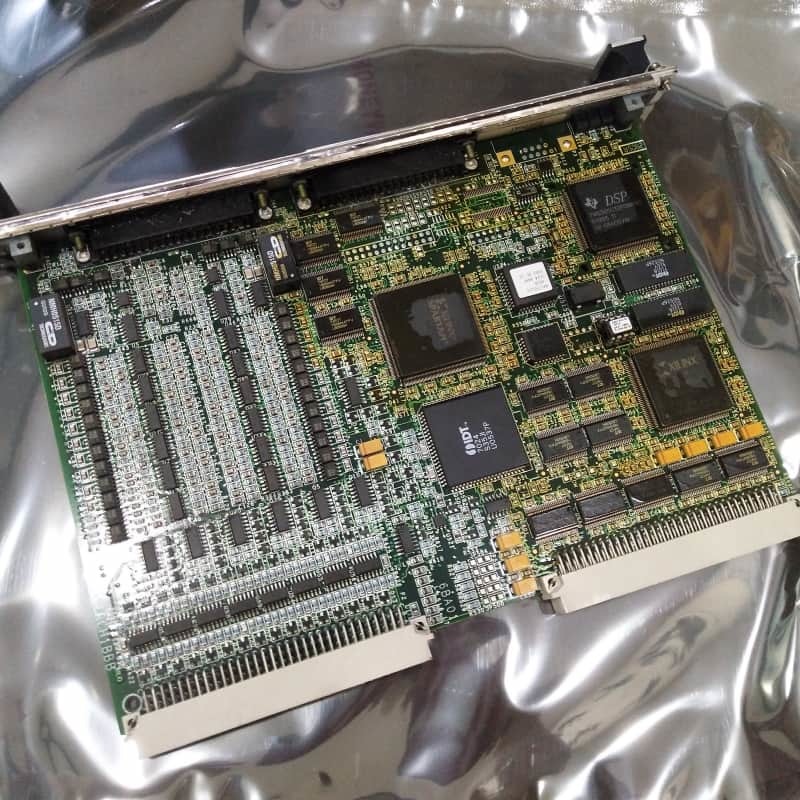

GE IS200VCRCH1B Quadro de E/S discreto para controlo de turbina Mark VI

GE IS200VCRCH1B Placa de Entrada/Saída de Contato/Relé

Detalhes do Produto:

O GE IS200VCRCH1B é uma placa de Entrada/Saída Discreta no sistema Mark VI Speedtronic, funcionando como uma alternativa de slot único para a placa VCCC. Ela lida com entradas de contato e saídas de relé, integrando-se com TBCI para 48 contatos secos e placas de relé TRLYH1B com 12 relés magnéticos.

Conectada ao rack VME via plugues moldados, ela suporta varredura de alta velocidade para variáveis críticas da turbina e um registrador SOE com resolução de 1 ms para rastrear eventos de contato. Compatível com sistemas simplex e TMR, ela usa isoladores ópticos e filtros de 4 ms para suprimir ruído, garantindo o processamento confiável do sinal. Ela se comunica via backplane VME com o VCMI, permitindo a votação em configurações TMR para tolerância a falhas.

Principais Características:
Capacidade de Entrada/Saída: Gerencia até 48 entradas de contato seco e 12 saídas de relé, com os primeiros 6 relés configuráveis para contatos secos ou controle de solenóide.

Monitoramento de Alta Velocidade: Oferece varredura de 1 ms para variáveis críticas e registro SOE para capturar vibrações e pulsos de contato ≥6 ms.

Compatibilidade TMR: Suporta redundância tripla com conectores JR1/JS1/JT1, permitindo a votação de entrada via placas VCMI para tolerância a falhas.

Energia Flexível: As saídas de relé usam 125V DC, 115V AC ou 24V DC opcionais com fusíveis selecionáveis por jumper e supressão integrada.

Design Compacto: Fator de forma de slot único com conectores J33/J44 no painel frontal e LEDs de diagnóstico (execução/falha/status).

Recursos de Confiabilidade: Isolamento óptico, filtros de ruído e desenergização de relé à prova de falhas em caso de desconexão do cabo ou perda de comunicação.
