GE IS215VPROH2BD Placa de Proteção da Turbina Série Mark V

A GE IS215VPROH2BD é uma Placa de Proteção da Turbina da série Mark VI Speedtronic, servindo como um componente central de um sistema independente de proteção contra sobrevelocidade de emergência. Projetada para aprimorar a segurança da turbina, ela opera em conjunto com as placas terminais TPRO e TREG, formando um mecanismo de segurança redundante crítico para operações de turbinas a gás, vapor e eólicas.

Como parte de uma configuração triplamente redundante, a placa gerencia solenóides de disparo através da placa TREG, garantindo desligamentos de emergência à prova de falhas durante eventos de sobrevelocidade ou emergências. Ela possui conectividade Ethernet para comunicação IONet com módulos de controle, permitindo monitoramento em tempo real e integração em arquiteturas de controle de turbinas mais amplas. Com hardware robusto e recursos de entrada/saída versáteis, ela oferece proteção confiável em diversas aplicações industriais.

• Tripla Redundância: Parte de um sistema de três placas em um módulo dedicado, isolado do sistema de controle principal para garantir operação independente e tolerância a falhas.
• Proteção de Emergência: Executa proteção contra sobrevelocidade de emergência e funções de parada de emergência, controlando até três solenóides de disparo através das placas terminais TREG e TRPG; qualquer placa pode acionar um disparo da turbina para redundância.
• Controle de Relé: Gerencia 12 relés na TREG, com 9 configurados em três grupos de votação para ativar solenóides de disparo, e suporta uma TREG secundária via J4 para backup aprimorado.
• E/S Versátil: Aceita entradas de captadores de velocidade passivos, termopares, sinais de 4-20 mA e intertravamentos de disparo; as saídas acionam solenóides de disparo, relés de economizador e comandos de disjuntor para ações de proteção.
• Instalação e Diagnóstico: Hot-swappable via conectores de travamento seguro; luzes de diagnóstico no painel frontal verificam a inicialização, com atualizações de firmware recomendadas para desempenho ideal.
• Potência e Desempenho: Opera com entrada de 70-145V DC, fornecendo saídas de 5V e 28V DC; a alta taxa de quadros de 100 Hz permite o processamento de dados em tempo real, com suporte a cabo MPU para sensores de até 300m de distância.
• Durabilidade Industrial: Construído com componentes robustos para suportar ambientes agressivos, garantindo operação confiável em aplicações críticas de turbinas.

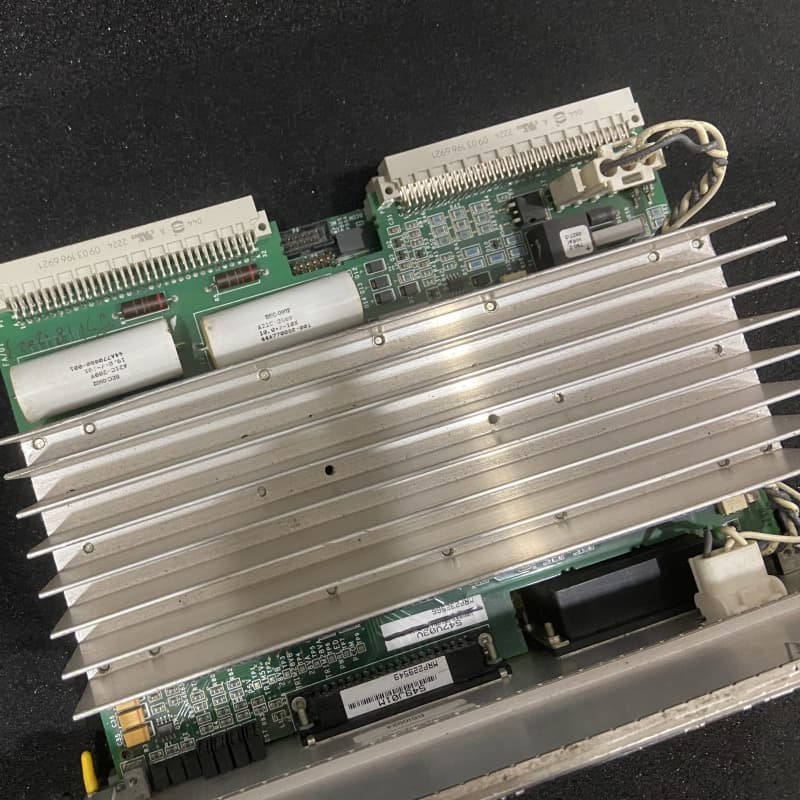

Vista frontal da Placa do Módulo de Entrada GE IS215UCVDH7AM

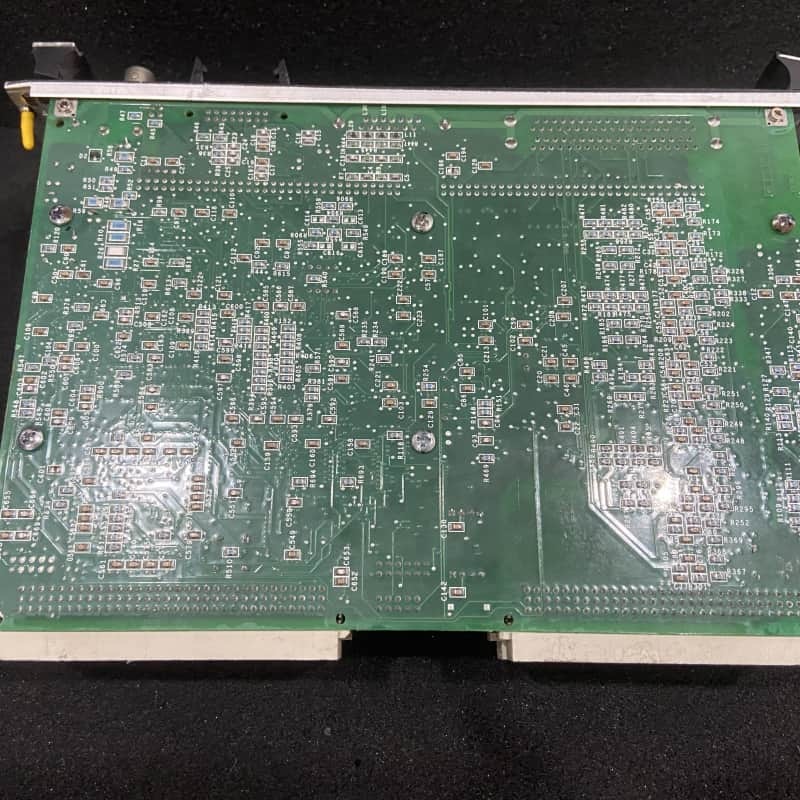

Vista lateral da Placa do Módulo de Entrada GE IS215UCVDH7AM
