GE IS2020RKPSG2A Módulo de Fonte de Alimentação VME para Rack 400W Mark VI

O geIS2020RKPSG2Aé um módulo de fonte de alimentação VME rack pertencente à série Mark VI, integrante dos sistemas de controle de turbinas a gás Speedtronic da GE. Como fonte de alimentação independente de 400W, ele monta no lado direito dos racks de controle/interface do VME através de um suporte de chapas, fornecendo tensões críticas de CC ao backplane do VME e uma saída opcional de 335V CC para detectores de chama. Ele suporta duas tensões de entrada: 125V DC e uma versão CC de 24V baixas e serve como um substituto direto para o RKPSG1 mais antigo.

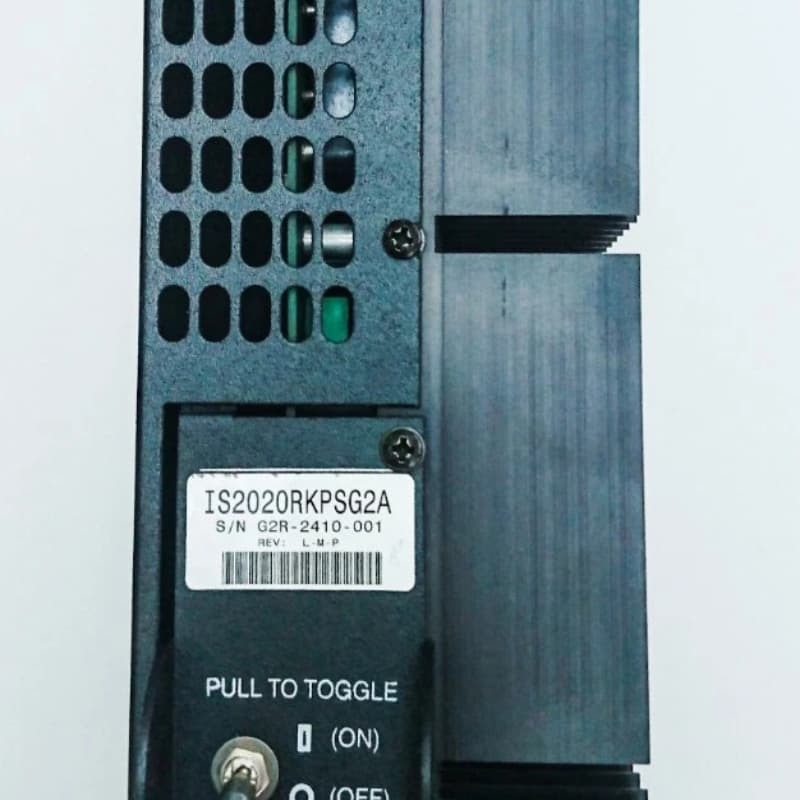

Equipado com um interruptor de alimentação de travamento do painel frontal e três LEDs de status, simplifica o monitoramento e a solução de problemas. As principais conexões incluem PSA/PSB montado na parte superior e os conectores PS125/PS24, PS335, PS28 e PSSTAT. Seu design apresenta barbatanas de metal montadas no lado como um dissipador de calor e uma revisão/número de série de rotulagem frontal para facilitar a referência, alinhando-se ao legado da tecnologia Speedtronic de Mark VI.

Principais recursos
Fornecimento de tensão e versatilidade:Entrega +5V, ± 12V, ± 15V, ± 28V para o backplane VME; Opcional 335V DC para detectores de chama. Suporta entradas de 125V/24V DC, adaptando -se a diversas configurações de energia industrial.

Operação amigável:O interruptor de potência de travamento do painel frontal controla saídas e redefine falhas; Três LEDs fornecem status claro: poder de entrada (amarelo), falha (vermelho), normal (verde). As falhas são claras apenas se a causa raiz for resolvida.

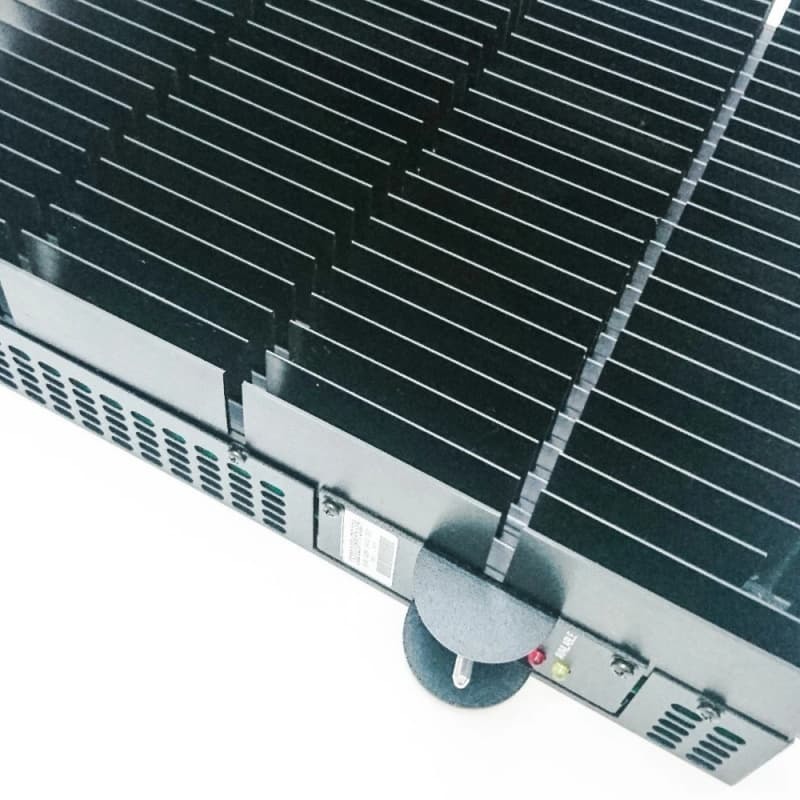

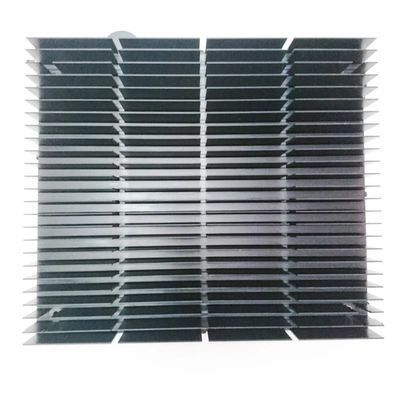

Design robusto:Módulo independente com dissipadores de calor de barbatana de metal montada lateral para gerenciamento térmico; A montagem do suporte de chapas de metal garante estabilidade em racks VME.

Flexibilidade de configuração:Poderes periféricos externos via saídas p28c/ps28, alternando um jumper do lado esquerdo de "normal" para "isolado". A saída 5V possui um limite de corrente especial: a subtensão (UV) aciona o desligamento de todas as outras saídas até que 5V se recuperem.
