GE IS220YSILS1B Safety I/O Pack 100mm x 200mm Série Mark VIe

O GE IS220YSILS1B é um Pacote de E/S de Proteção de Segurança Central pertencente à Série Mark VIeS da GE, um componente especializado focado em funções críticas de segurança em sistemas de controle industrial. Ele opera em tensão de corrente contínua (CC), com uma entrada mínima de 27,4 volts, uma classificação nominal de aproximadamente 28 volts e uma tolerância máxima de 28,6 volts—garantindo uma demanda de energia estável alinhada com os sistemas CC industriais.

Projetado para suportar as condições adversas típicas das aplicações da série Mark VIeS HazLoc, ele funciona dentro de uma faixa de temperatura ambiente específica. Essa faixa varia de -30°C a +65°C, tornando-o adequado para ambientes com flutuações extremas de temperatura, como usinas de energia ou instalações de turbinas. O IS220YSILS1B é uma montagem modular e representa uma versão revisada do modelo pai IS220YSILS1, incorporando uma revisão funcional com classificação B que aprimora suas especificações de desempenho base e capacidades operacionais gerais em comparação com o original.

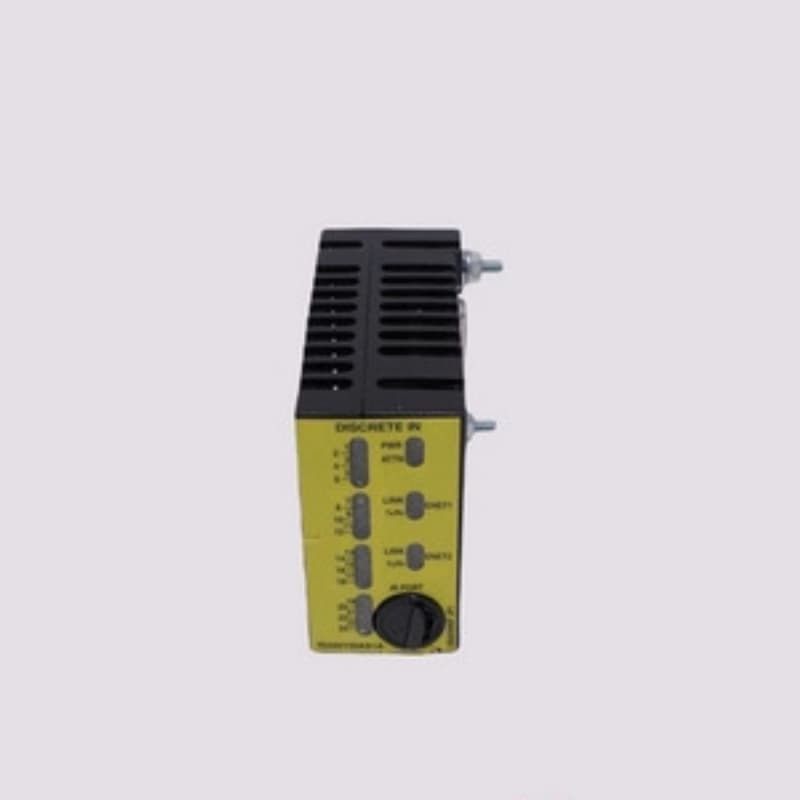

Fisicamente, o dispositivo apresenta uma configuração de circuito interno dentro de um chassi externo de plástico. O chassi inclui aberturas laterais, que servem a dois propósitos: facilitar o resfriamento para evitar o superaquecimento durante a operação prolongada e reforçar a integridade estrutural para proteger os componentes internos de pequenas tensões mecânicas. Este painel frontal é equipado com uma série de indicadores LED, que são críticos para os processos de diagnóstico, permitindo que os operadores monitorem o status do dispositivo e identifiquem possíveis problemas em tempo real.

Principais Características
Especificações de Energia de Precisão: Opera em uma faixa de tensão CC adaptada para estabilidade industrial—27,4V a 28,6V, com uma classificação nominal de 28V—garantindo desempenho consistente sem interrupções relacionadas à tensão, um requisito crítico para funções de proteção de segurança.

Resiliência de Temperatura Industrial: Funciona de forma confiável dentro de uma faixa de temperatura ambiente de -30°C a +65°C, correspondendo aos padrões de design robustos dos produtos da série Mark VIeS HazLoc e permitindo a implantação em ambientes agressivos com variações térmicas extremas.

Revisão Aprimorada com Classificação B: Como um modelo revisado do pai IS220YSILS1, ele oferece desempenho e funcionalidade base aprimorados, abordando as possíveis limitações do design original para melhor suportar as operações de loop de controle crítico de segurança.

Chassi Protegido e Resfriado: O chassi externo de plástico inclui aberturas laterais que suportam o resfriamento eficaz—evitando o superaquecimento dos componentes durante o uso contínuo—e adicionam durabilidade estrutural, protegendo os circuitos internos de detritos ambientais e pequenos impactos físicos.

Indicadores LED de Diagnóstico: O painel frontal amarelo apresenta vários pares de LED dedicados a diagnósticos, fornecendo atualizações visuais claras de status. Esses pares incluem OPT e SYNC, WSOG e OSPD, ESTP e RUN, Tx/Rx e LINK ENET2, Tx/Rx e Link ENET1, e ATTN e PWR. Cada par comunica estados operacionais específicos, permitindo a identificação rápida de falhas e reduzindo o tempo de inatividade da manutenção.
