GE IS200TTURH1CCC Placa de turbina terminal 330 mm x 200 mm

O geIS200TTURH1CCCé uma placa terminal de turbina projetada especificamente para o sistema de controle de turbinas Mark Vie da GE - um ecossistema adaptado para o gerenciamento e controle de turbinas a vento, gás e vapor. Como uma das últimas séries da GE Mark a integrar a tecnologia patenteada de controle Speedtronic, a série Mark VIE possui valor na automação industrial, embora a GE não a suporta mais, tornando as peças como o IS200TURH1CCC SCARCE. O AX Control mantém o estoque deste conselho como unidades de excedentes reformadas ou novas para atender à demanda do mercado.

Funcionalmente, a interface o IS200TTURH1CCC com a PCB de proteção de turbina primária (VTUR) e controla a placa de terminal de viagem primária por meio de pacotes de PTUR, suportando aplicações simplex e tmr - críticas para tolerância a falhas no controle da turbina.

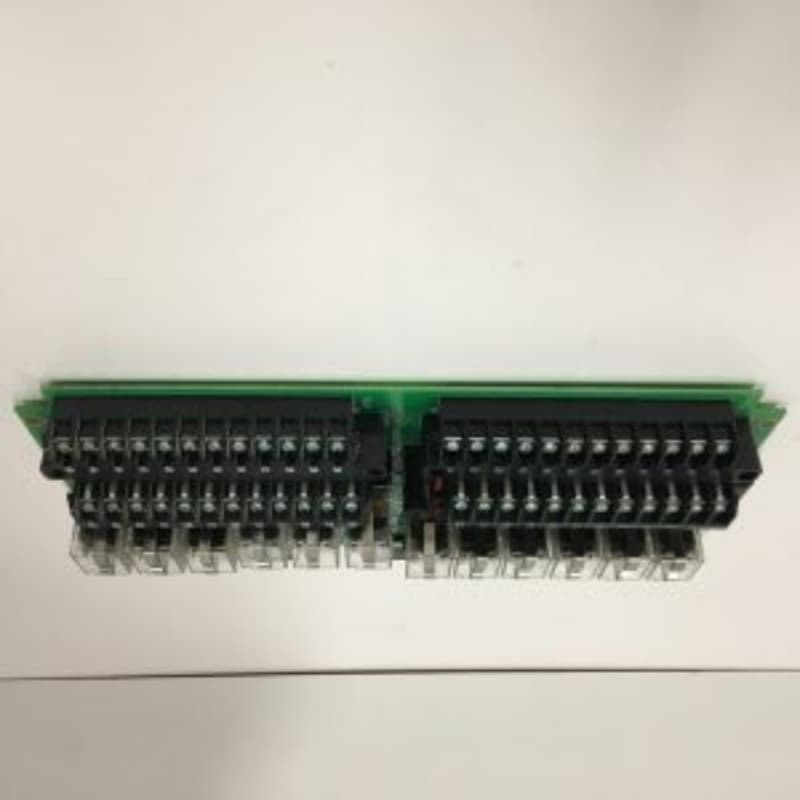

Fisicamente, a placa possui três portas femininas de 37 pinos, três conectores masculinos de 37 pinos para conexão da placa TRPG e duas tiras de terminal. Ele também inclui dois macacos verdes de 3 pinos, um macaco branco de 4 pinos, orifícios do terminal inferior reforçado, divots de montagem superior e orifícios perfurados na fábrica. Os componentes internos incluem dois grandes transformadores, oito peças circulares vermelhas e numerosos diodos, resistores e capacitores. O manuseio antistático é necessário para evitar danos e as orientações detalhadas estão disponíveis no GEI-100575.

Principais recursos
Mark Vie & Speedtronic Integration:Adaptado para a série Mark Vie, garantindo a compatibilidade com os sistemas de controle de turbinas de vento/gás/vapor e alavancando a confiabilidade herdada.

Funcionalidade de Proteção à Turbina:Interfaces com o VTUR e controla o TRPG via pacotes de PTUR, suportando configurações do Simplex e TMR para melhorar a tolerância a falhas em operações críticas de turbinas.

Design robusto de hardware:Equipado com portas/conectores de 37 pinos para vinculação TRPG, tiras de terminal duplo e tomadas dedicadas; Os componentes internos são estruturados para durabilidade industrial.

Revestimento conforme:Apresenta revestimento de PCB conforme, aumentando a resistência à umidade, poeira e corrosão - essencial para ambientes de instalações de turbinas severas.

Requisito antiestático:Exige o manuseio antistático para proteger o circuito sensível do choque estático, preservando a funcionalidade da placa durante a instalação e manutenção.
