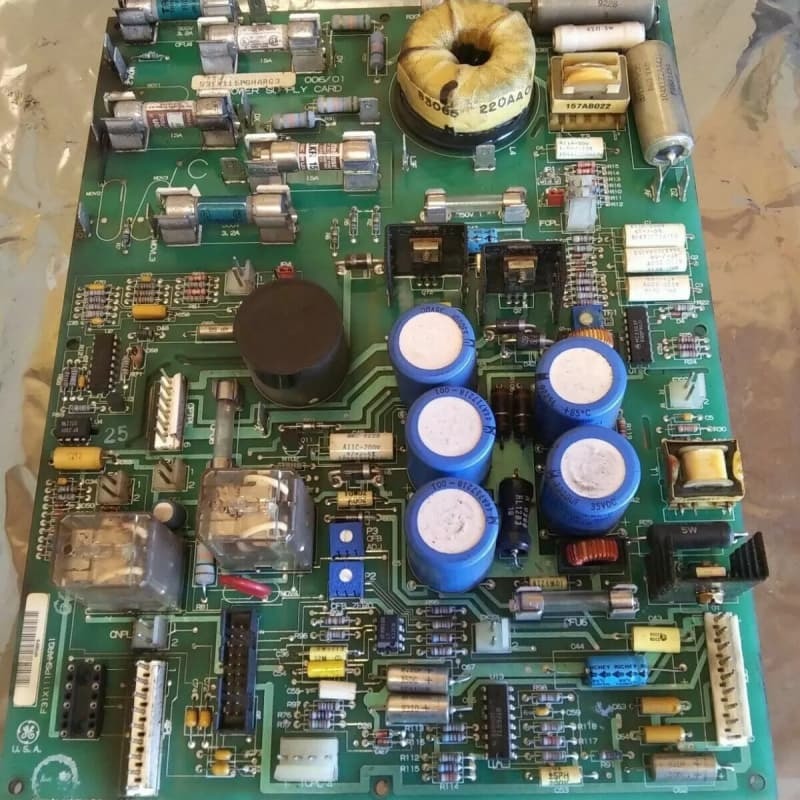

GE 531X111PSHARG3 Placa de Controle do Motor 100mm x 200mm x 330mm

A GE 531X111PSHARG3 é uma Placa de Controle de Campo do Motor e Fonte de Alimentação projetada para o sistema de excitação EX2000 da GE e faz parte da série de placas de substituição 531X. Como uma revisão G3, ela difere das versões anteriores por ter MOVs externos para linhas CA e é projetada para alimentar acionamentos industriais e eletrônicos de campo do motor. Medindo 4 cm × 24 cm × 29,2 cm e pesando 0,58 kg, ela gera três fontes de alimentação CC reguladas, críticas para a operação do acionamento, e integra um transformador de pulso para fornecer circuitos de campo do motor.

Ela suporta excitadores externos e inclui três relés integrados para controle de dispositivos, além de três potenciômetros para calibrar realimentações/circuitos de corrente e cinco jumpers programáveis para ajustar sinais de realimentação/corrente. A instalação requer pessoal treinado para seguir as diretrizes da GE para evitar danos; a GE originalmente forneceu suporte técnico, e ela é compatível com acionamentos e excitadores desenvolvidos pela GE.

Funcionalidade Dupla: Serve como fonte de alimentação (saídas de 5/15/24 VCC) e controlador de campo do motor, integrando um transformador de pulso para alimentar circuitos de campo do motor—eliminando a necessidade de componentes separados.

Característica da Revisão G3: Os MOVs de linha CA são externos, um design específico da G3, otimizando o espaço a bordo e potencialmente simplificando a manutenção dos componentes de proteção contra surtos.

Controles Configuráveis: Três potenciômetros permitem a calibração precisa de realimentações/circuitos de corrente, enquanto cinco jumpers programáveis ajustam os sinais de realimentação/corrente, adaptando-se a diversos requisitos de acionamento.

Relés de Controle Confiáveis: Os relés K1 (RUN), K2 (MAX) e K3 (FAULT) integrados fornecem controle claro e dedicado para os estados operacionais do acionamento, aprimorando a segurança e o monitoramento do sistema.
