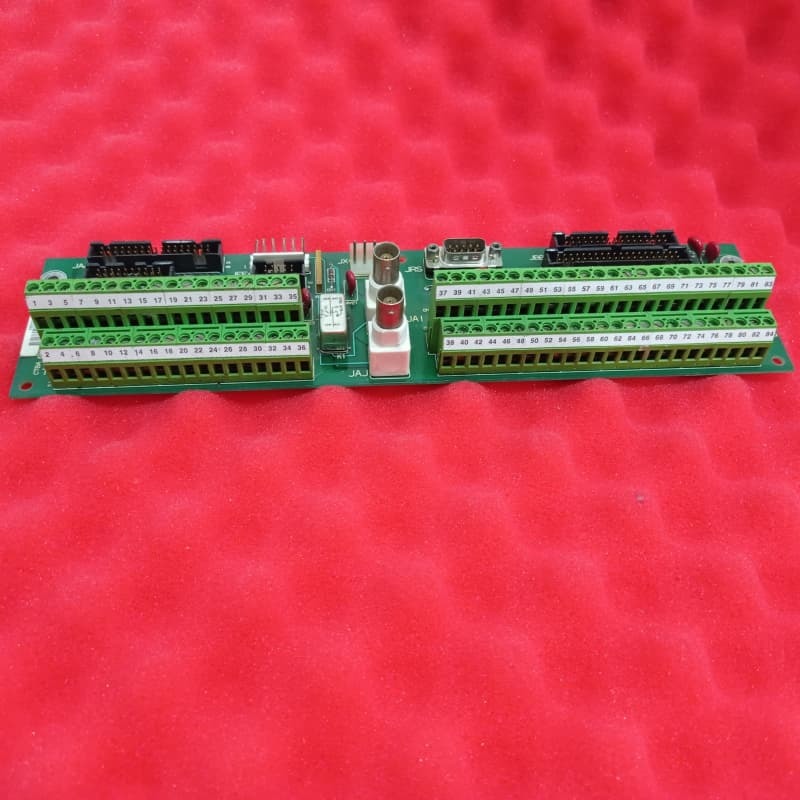

Placa de terminação GE DS200CTBAG1ADD 330mm x 100mm Mark V

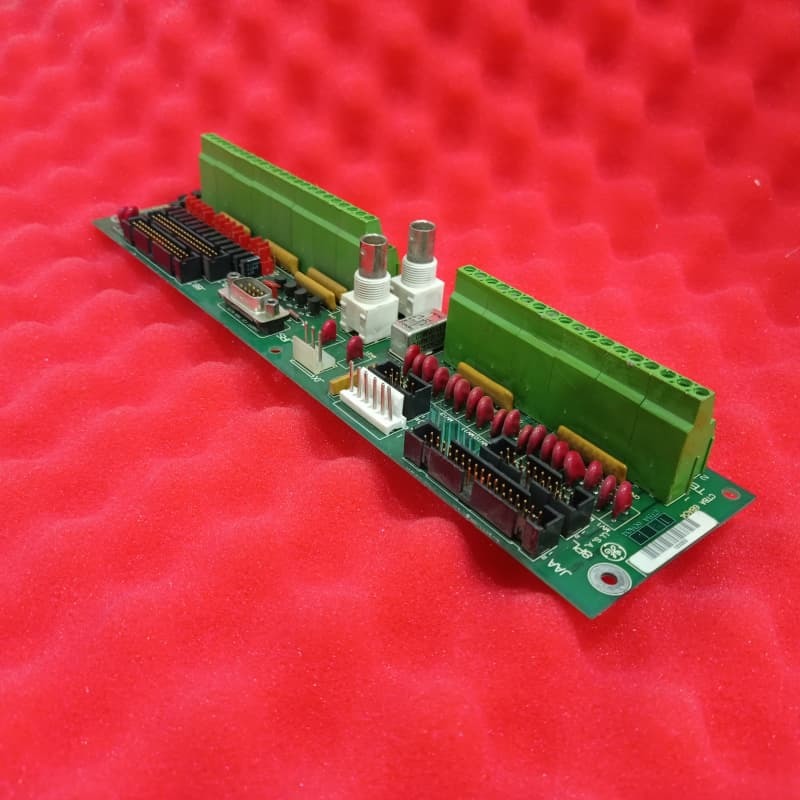

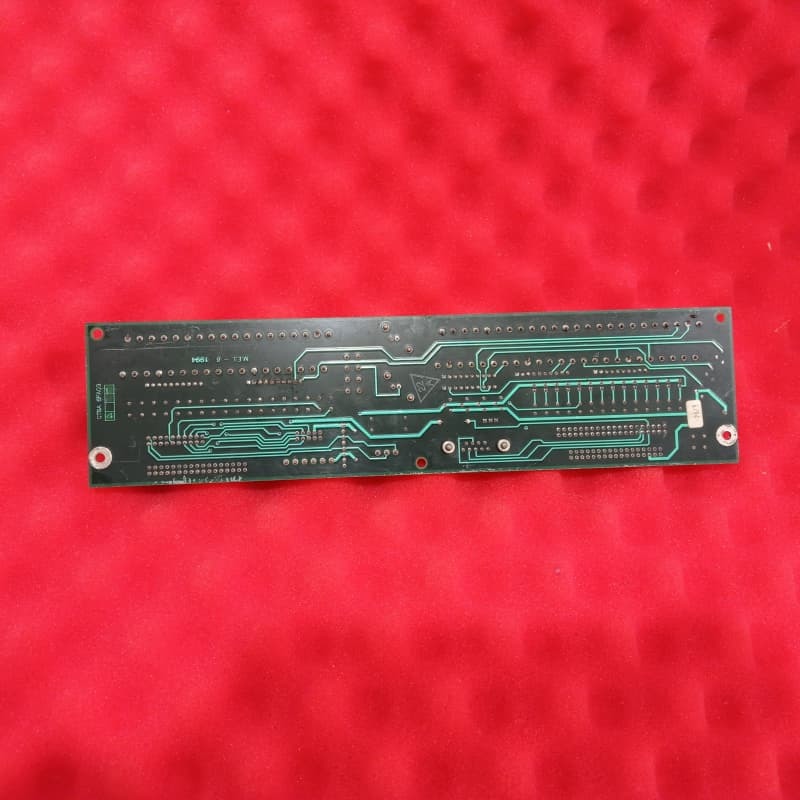

Localizado no Mark Vnúcleo, sua função principal é terminar e encaminhar sinais críticos: entradas/saídas de 4×20 mA, sinais de tensão/corrente do eixo, IONET para placas STCA/TCDA e COREBUS para placas QTBA/STCA.Ele também recebe energia de 24 VDC da placa TCPD e inclui um relé de bypass para manter a comunicação COREBUS se a energia for perdidaFisicamente, trata-se de um PCB longo e estreito com furos de perfuração em canto/borda para montagem, diodos revestidos de vermelho e códigos de identificação.Ele tem diversos conectores com o 6PL como um vestígio não usado mais componentes como 20+ MOVsOs conectores COREBUS não utilizados requerem resistências de terminação, e os detalhes estão nos materiais técnicos originais da GE.

Características fundamentais
Desempenho revisto:Baseia-se no DS200CTBAG1 original com três revisões do produto, melhorando o manuseio do sinal ou a confiabilidade para as necessidades de controle de aeroderivados e turbinas.

Terminação do sinal crítico:Centraliza o encaminhamento de 4?? 20 mA de I / O, sinais de eixo, IONET e COREBUS, ligando-se a placas chave Mark V para manter a integridade do circuito de controle.

Potência e protecção redundantes:Inclui um relé de desvio para comunicação COREBUS e mais de 20 MOVs + diodos vermelhos para supressão/regulação de tensão, salvaguardando circuitos sensíveis.

Conectividade configurável e organizada:Dispõe de uma dúzia de interruptores para personalização, conectores claramente rotulados com o nome da fábrica e diretrizes para peças não usadas, simplificando a instalação e manutenção.

Projeto industrial:Os furos de perfuração com anéis condutores para montagem segura e componentes duráveis garantem a estabilidade em ambientes de operação adversos da turbina.
