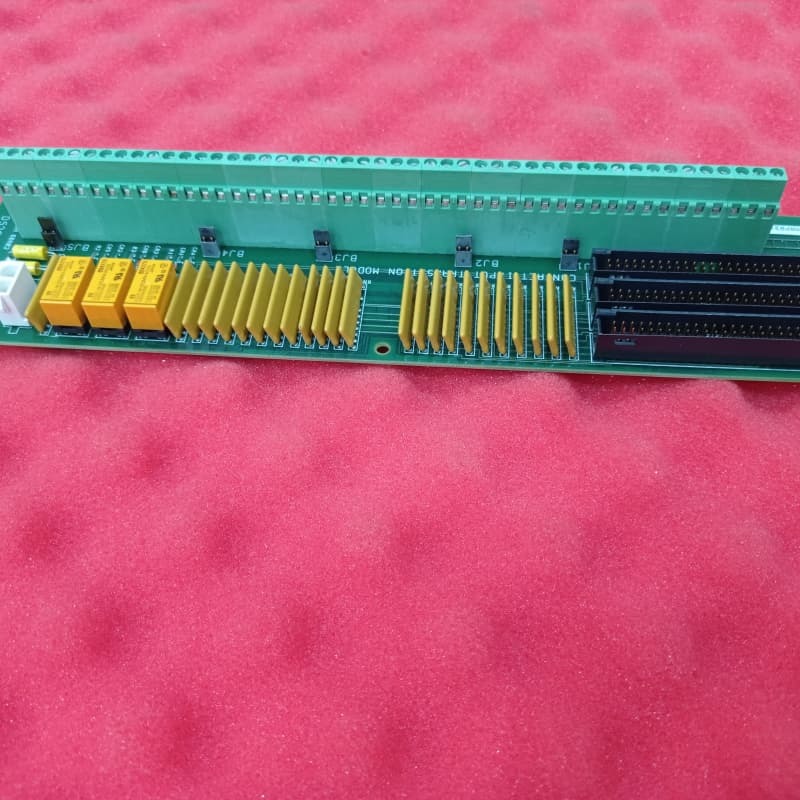

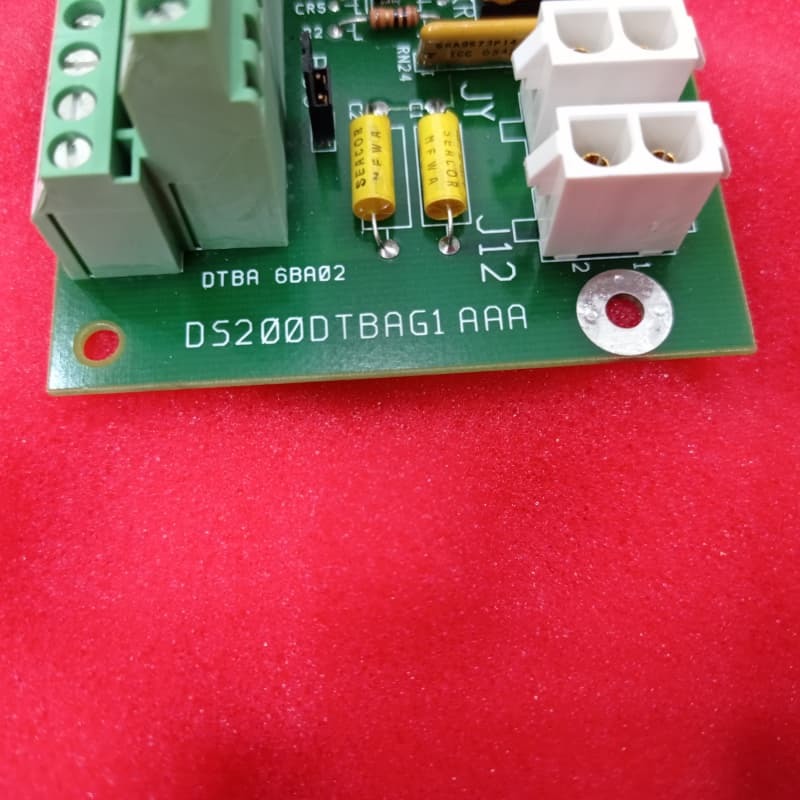

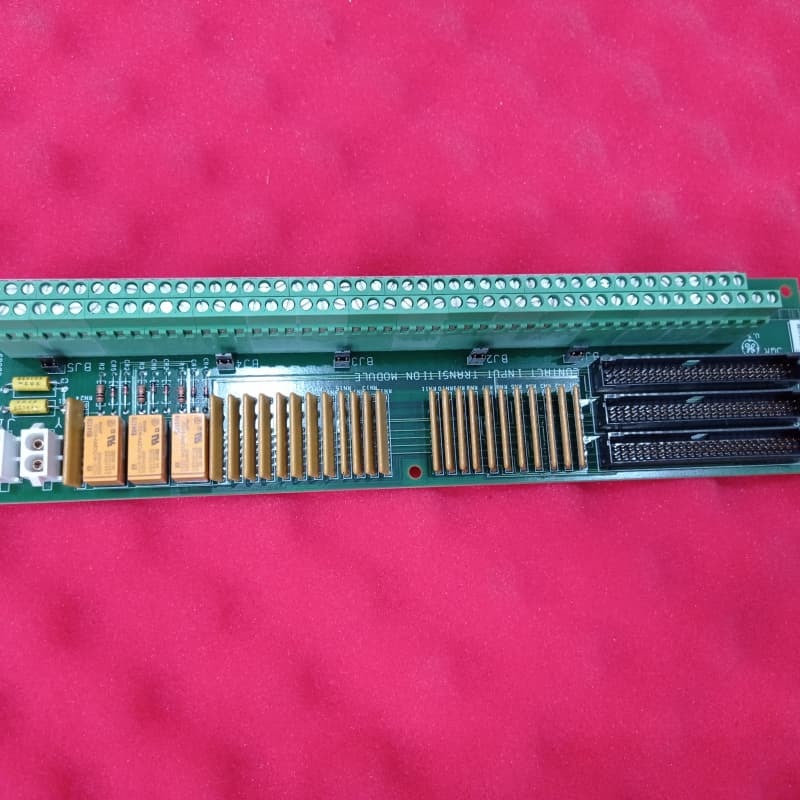

GE DS200DTBAG1A Painel de terminais digitais 200 mm x 100 mm

GE DS200DTBAG1A Placa de Terminal de Contato Digital

Descrição do Produto

A GE DS200DTBAG1A é uma Placa de Terminal de Contato Digital (DTBA), parte da Série Mark V LM da GE, projetada para sistemas de gerenciamento de controle de turbinas a gás. Classificada como um Módulo de Terminação de Entrada de Contato, é instalada nos locais Q11, Q21 e Q51 dentro dos núcleos digitais, servindo como uma interface crítica entre as entradas de contato e a TCDA.

Sua função principal é rotear as primeiras 46 entradas de contato de um núcleo digital para a placa TCDA, com inversão de detecção de entrada configurável via configurações de E/S da TCDA para funcionalidade à prova de falhas. Ela consome 125 VCC de energia através do conector JY e suporta duas opções de tensão de excitação para entrada de contato através da placa de terminais TB2 — implementada na fábrica. O controlador Mark V LM usa sua energia para fornecer tensão de interrogação isolada por fusível e limitada por corrente para as entradas. Pontes na placa isolam os aterramentos de campo cortando a tensão de interrogação, agrupadas em conjuntos de 8 contatos, e exigem o desligamento da turbina para ajustes. Ela também permite que a TCDA registre as alterações de status da entrada de contato em até 1ms e executa diagnósticos contínuos para alertar sobre falhas de circuito.

Principais Características
Integração com Turbina a Gás Mark V LM: Projetada explicitamente para sistemas de controle de turbinas a gás Mark V LM, garantindo compatibilidade perfeita com núcleos digitais e placas TCDA.

Entradas à Prova de Falhas Configuráveis: As entradas de contato podem ser invertidas via Configuração de E/S da TCDA para habilitar a operação à prova de falhas, adaptando-se aos requisitos críticos de segurança da turbina.

Suporte de Tensão de Excitação Dupla: Definida de fábrica para usar excitação de 125 VCC ou 24 VCC para entradas de contato, correspondendo às diversas necessidades de energia do sistema.

Isolamento de Aterramento e Segurança: Os aterramentos de campo são isolados usando pontes que cortam a tensão de interrogação; os ajustes das pontes são restritos aos desligamentos da turbina para segurança.

Monitoramento e Diagnóstico Precisos: Permite que a TCDA registre as alterações de status de entrada em até 1ms e execute verificações de diagnóstico contínuas, acionando alertas para falhas de circuito para minimizar o tempo de inatividade.

Isolamento Óptico: Todas as entradas de contato são isoladas opticamente pela placa TCDA, evitando interferências elétricas e protegendo circuitos de controle sensíveis.
