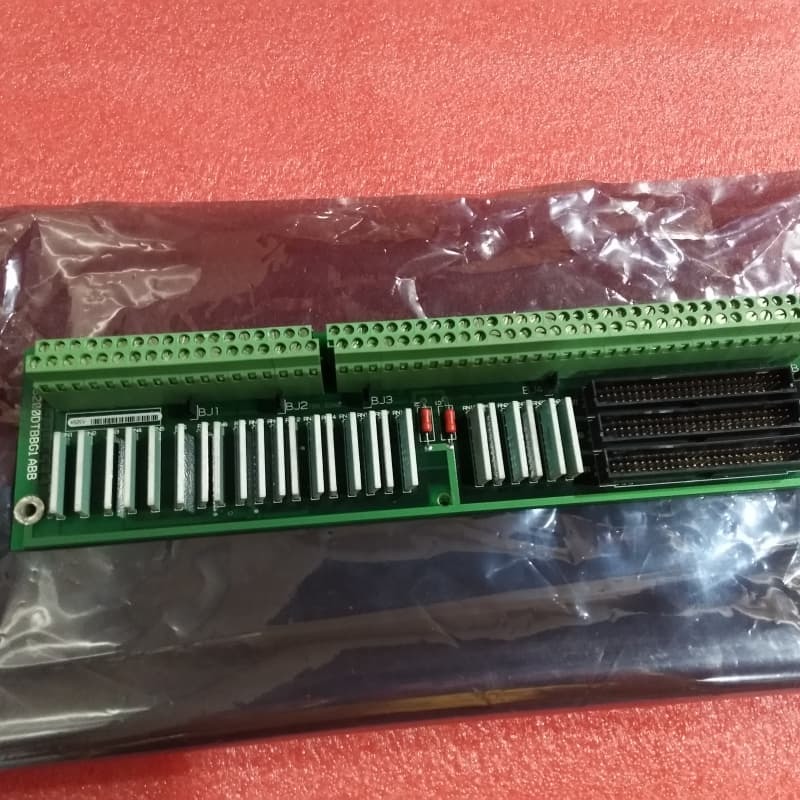

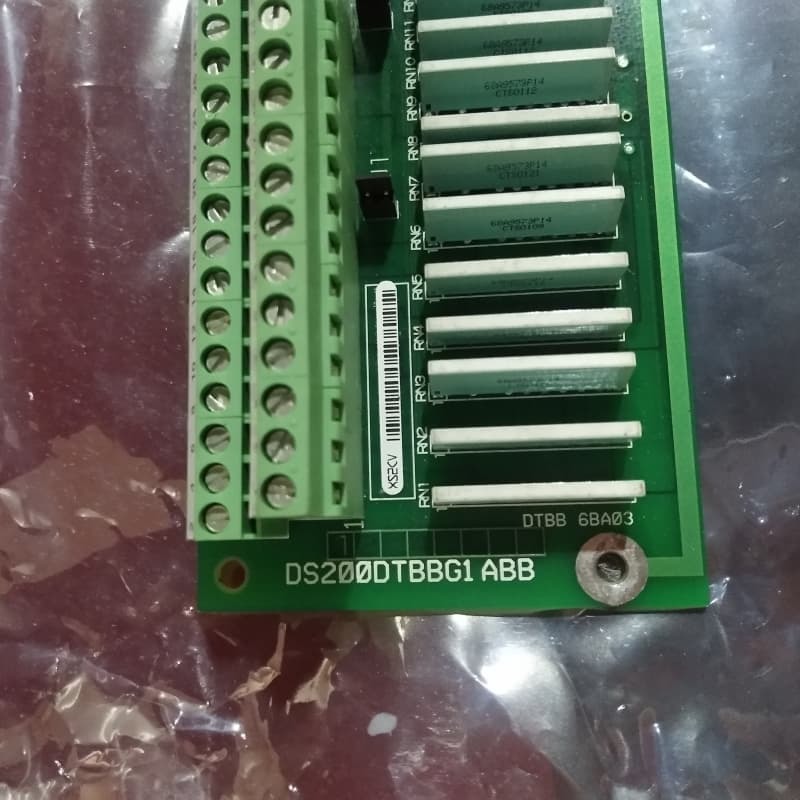

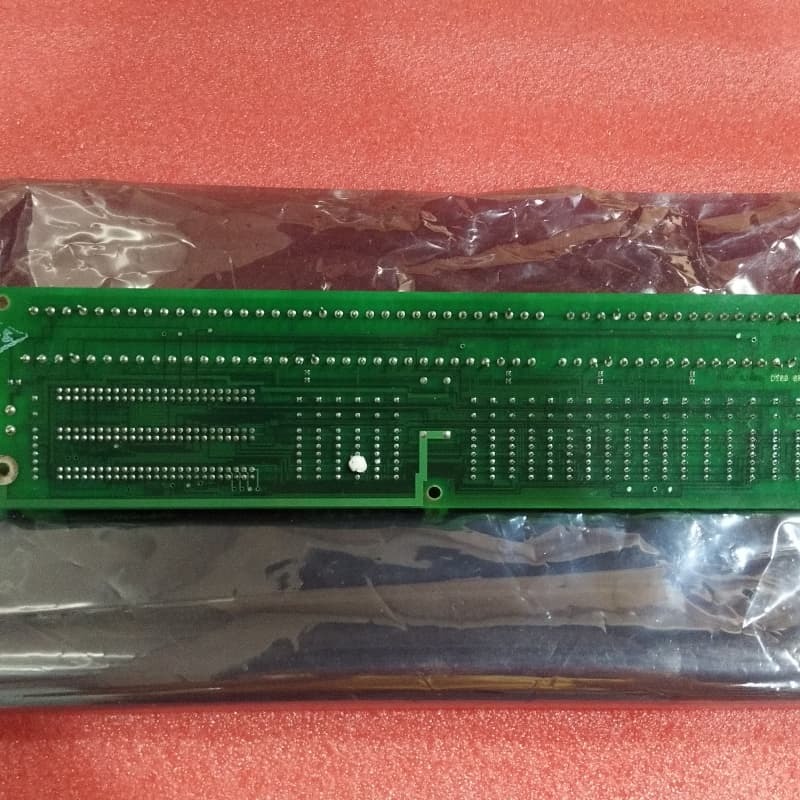

Placa de Terminal Digital I/O GE DS200DTBBG1A 200mm x 330mm

PLACA DE TERMINAIS GE DS200DTBBG1A MÓDULO DIGITAL DE E/S

Descrição do Produto:

A GE DS200DTBBG1A é uma Placa de Terminais com Conector Digital pertencente à série Mark V da GE, projetada para sistemas de controle industrial — provavelmente integrada em configurações de turbinas ou acionamentos para gerenciar a fiação de sinais e a expansão de entradas de contato.

Sua função principal é servir como um hub centralizado para conexão e roteamento de sinais, apresentando dois blocos de terminais com 95 terminais de fios de sinal cada e identificação clara dos terminais por meio de IDs de bloco e numeração sequencial. Ele também inclui três conectores de 40 pinos, três conectores de 50 pinos, conectores de baioneta e cinco jumpers.

A compatibilidade com componentes específicos do Mark V é garantida por meio de conectores dedicados como JRR para entradas de contato TCDA e JY para alimentação de 125 VCC de placas DTBA, enquanto o conector JRS/T geralmente não é usado. Crítico para sua operação é o alinhamento preciso do cabo flat com os conectores de 40 pinos — conexões incorretas forçam desligamentos do acionamento, reduzindo a produtividade e inconvenienciando os operadores.

Principais Características:
Roteamento de Sinal de Alta Densidade: Dois blocos de terminais suportam até 110 fios de sinal, com numeração sequencial para gerenciamento de fiação organizado e rastreável.

Compatibilidade Diversificada de Conectores: Inclui conectores de 40 pinos, 50 pinos e baioneta, além de interfaces dedicadas, JRR para TCDA, JY para alimentação de 125 VCC para integrar com componentes do sistema Mark V.

Funcionalidade Configurável: Cinco jumpers permitem a personalização de caminhos de sinal ou isolamento, adaptando-se aos requisitos específicos do sistema de controle para expansão de entrada de contato.

Instalação Dependente de Precisão: As conexões do cabo flat aos conectores de 40 pinos exigem alinhamento estrito — conexões incorretas acionam desligamentos do acionamento, enfatizando a necessidade de fiação documentada para evitar perdas de produtividade.

Parâmetros Técnicos:
