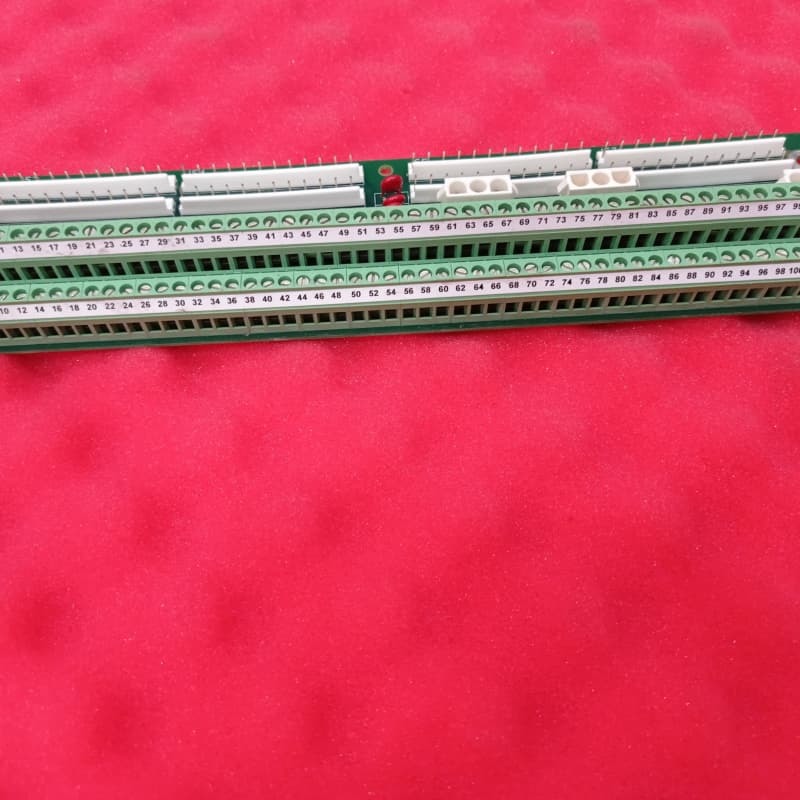

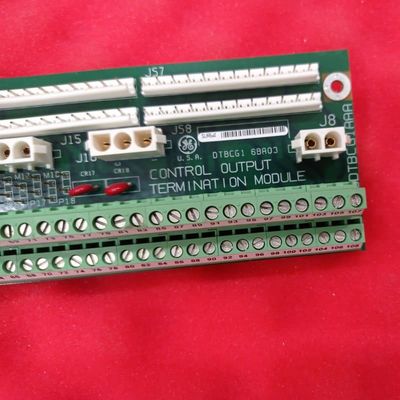

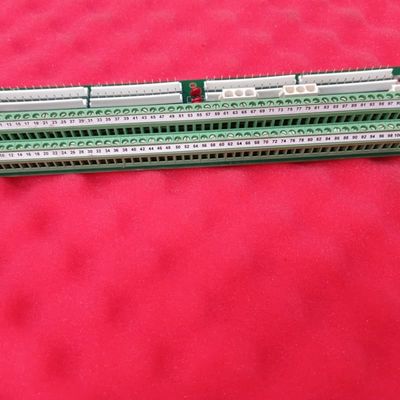

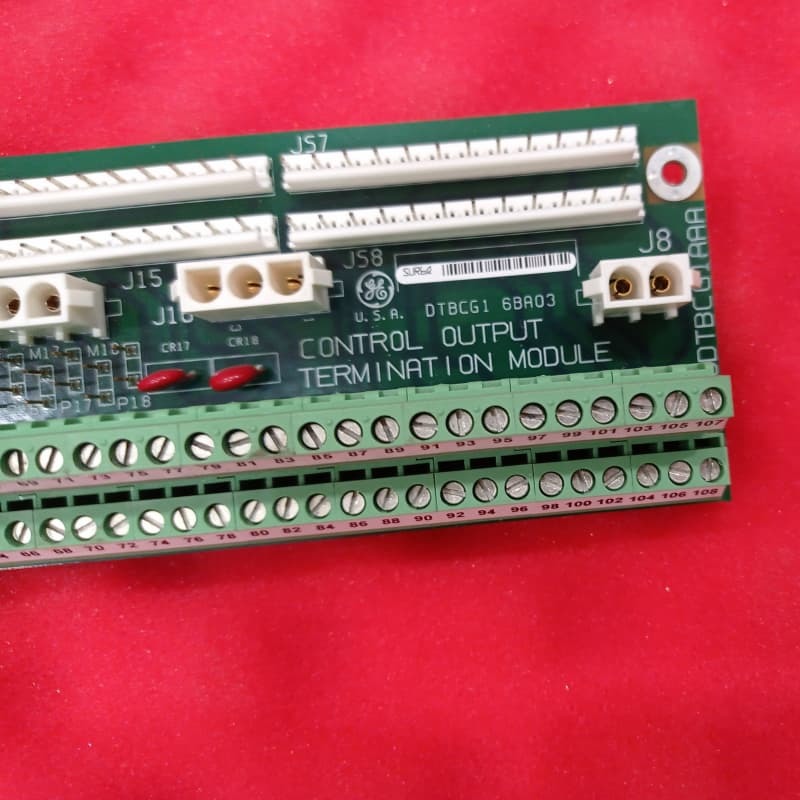

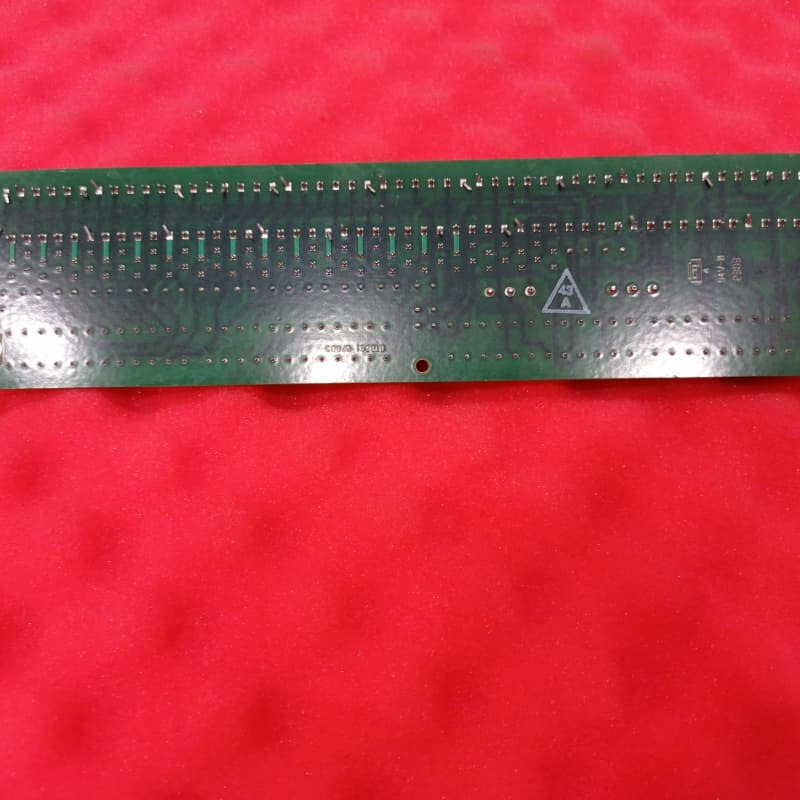

GE DS200DTBCG1A Painel de terminais de saída de contato 100 mm x 200 mm

GE DS200DTBCG1A Placa de Terminação de Saída de Contato

Descrição do Produto:

O GE DS200DTBCG1A é um Módulo de Terminação de Saída de Contato pertencente à série de sistemas de controle de turbinas Mark V da GE – incorporando a tecnologia Speedtronic patenteada e usado para controlar turbinas a gás, vapor e eólicas compatíveis com a GE. É uma versão revisada do módulo DS200DTBCG1 original, apresentando uma única atualização funcional com classificação A.

Instalado nos locais Q11, Q21 e Q51 dentro do sistema Mark V, sua função principal é terminar e rotear sinais de saída de contato. Em Q21/Q51, ele se conecta a 30 relés na placa TCRA; em Q11, ele se conecta a 4 relés de saída de contato TCRA, com jumpers especializados para o controle da válvula de descarga do coletor de gás. Fisicamente, com dois blocos de terminais, 2 conectores de baioneta de três fios/dois fios, 10 jumpers e conectores dedicados: JS1-JS8, J8 e J15/J16. A montagem e o roteamento de cabos adequados são críticos – os fios de sinal devem ser separados dos cabos de alimentação “ruidosos” para evitar interferência, e o fluxo de ar não deve ser bloqueado para evitar superaquecimento.

Principais Características:
Integração Legada Mark V Speedtronic: Adaptado para o controle de turbinas do sistema Mark V, aproveitando a comprovada tecnologia Speedtronic da GE e adequado para configurações legadas.

Configuração Específica do Local: Adapta-se a Q11 e Q21/Q51, correspondendo às diversas necessidades de saída da turbina.

Gerenciamento de Sinal de Alta Densidade: Dois blocos de terminais manipulam até 220 fios de sinal, com conectores dedicados para roteamento preciso de sinal/alimentação de relé.

Mitigação de Interferência: Requer separação estrita de cabos ou fios blindados para evitar ruído de sinal, garantindo a transmissão precisa da saída – cabos de fibra óptica podem ser agrupados com segurança com cabos de alimentação.

Segurança Térmica: Dependente do fluxo de ar de acionamento desobstruído; a montagem adequada impede que os feixes de cabos bloqueiem as aberturas, protegendo os componentes aquecidos.
