GE DS200DTBCG1AAA Placa de Terminais de Saída de Contato 100mm x 200mm
| Lugar de origem | EUA |
|---|---|
| Marca | GE |
| Certificação | COO |
| Número do modelo | DS200DTBCG1AAA |
| Quantidade de ordem mínima | 1 |
| Preço | $1000 |
| Tempo de entrega | 5-7 dias |
| Termos de pagamento | T/T. |
| Habilidade da fonte | 999 |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome | GE Mark V DS200DTBCG1AAA Módulo de terminação de saída de contato | ID do produto | DS200DTBCG1AAA |
|---|---|---|---|
| Série | Mark v | Largura líquida do produto | 100mm |
| Altura líquida do produto | 200 mm | Profundidade líquida do produto/comprimento | 330mm |
| Peso líquido do produto | 2kg | Garantia | 1 ano |
| Destacar | Placa de bornes de controle de turbina GE,placa de terminais de saída de contato 100mm x 200mm,Placa de terminais GE DS200DTBCG1AAA com garantia |
||
Descrição de produto

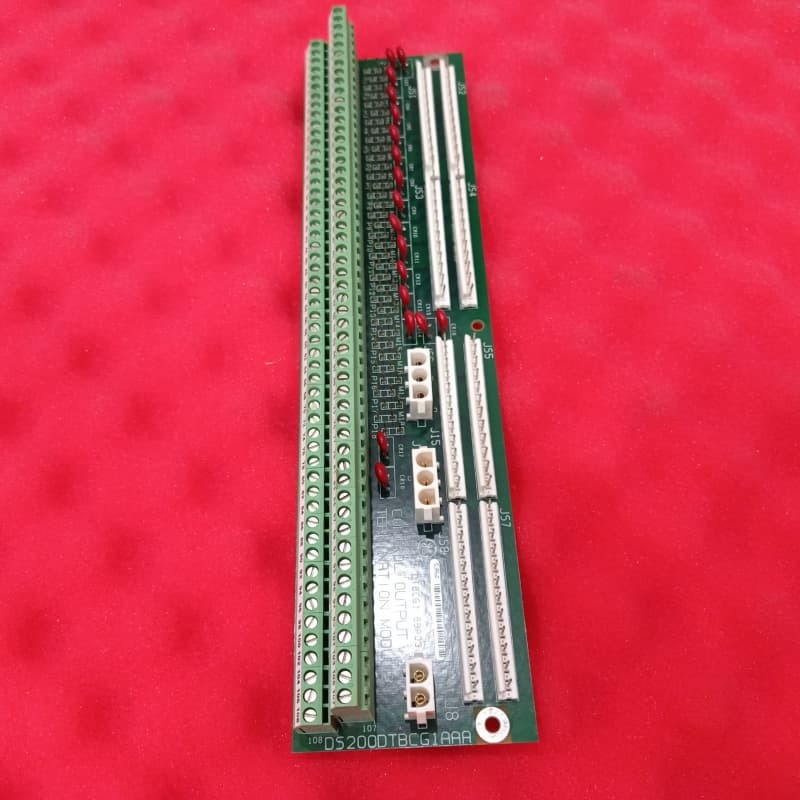

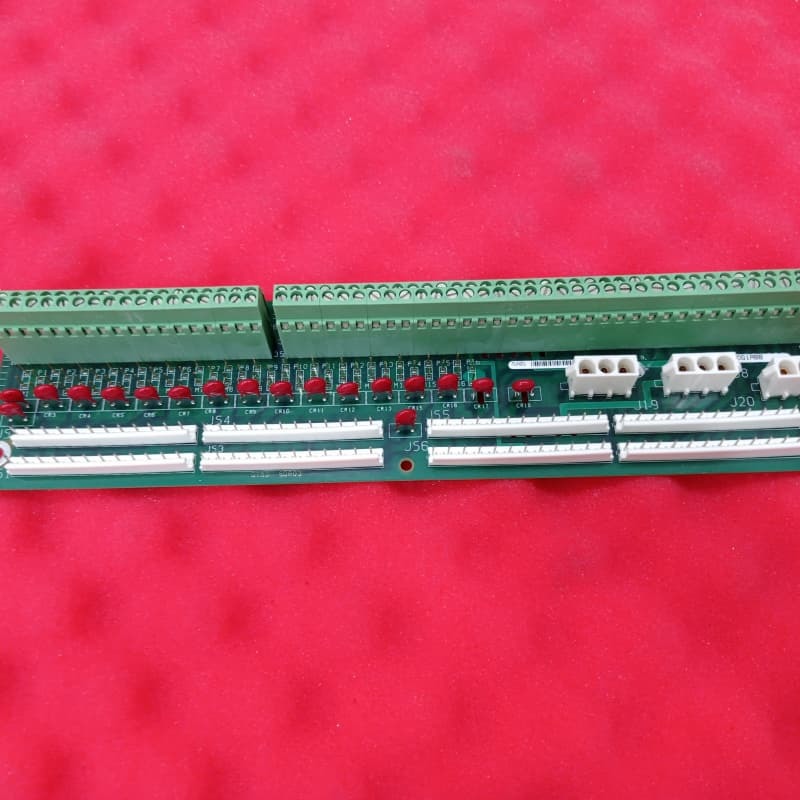

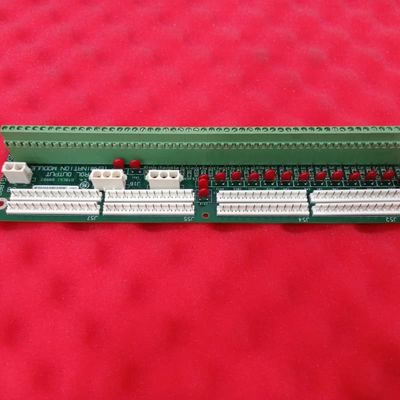

GE DS200DTBCG1AAA Placa de Terminação de Saída de Contato 100mm x 200mm
Visão Geral do Produto
A GE DS200DTBCG1AAA é um Módulo de Terminação de Saída de Contato projetado para a série de Sistemas de Controle de Turbina Mark V da GE. Este módulo incorpora a tecnologia Speedtronic patenteada e é usado para controlar turbinas a gás, vapor e eólicas compatíveis com a GE. Ele representa uma versão revisada do módulo DS200DTBCG1 original, apresentando uma única atualização funcional classificada como A.
Especificações Técnicas
Instalado nos locais Q11, Q21 e Q51 dentro do sistema Mark V, sua função principal é terminar e rotear sinais de saída de contato. Nas posições Q21/Q51, ele se conecta a 30 relés na placa TCRA, enquanto na posição Q11, ele se conecta a 4 relés de saída de contato TCRA com jumpers especializados para controle da válvula de descarga do coletor de gás.
Características Físicas
O módulo possui dois blocos de terminais, 2 conectores de baioneta de três fios e 1 de dois fios, 10 jumpers e conectores dedicados (JS1-JS8, J8 e J15/J16). A montagem e o roteamento adequados dos cabos são críticos para um desempenho ideal.
Principais Características
- Integração Legada Mark V Speedtronic: Projetado especificamente para o controle de turbinas do sistema Mark V, utilizando a comprovada tecnologia Speedtronic da GE para uma integração perfeita com configurações legadas.
- Configuração Específica do Local: Adapta-se às posições Q11 e Q21/Q51 para atender aos diversos requisitos de saída da turbina.
- Gerenciamento de Sinal de Alta Densidade: Dois blocos de terminais lidam com eficiência com até 220 fios de sinal, com conectores dedicados para roteamento preciso de sinal de relé e energia.
- Mitigação de Interferência: Requer separação estrita dos cabos ou fios blindados para evitar ruído de sinal, garantindo a transmissão precisa da saída. Cabos de fibra óptica podem ser agrupados com segurança com cabos de alimentação.
- Segurança Térmica: Depende do fluxo de ar de acionamento desobstruído; a montagem adequada impede que os feixes de cabos bloqueiem as aberturas, protegendo os componentes aquecidos.
Requisitos de Instalação
Os fios de sinal devem ser separados dos cabos de alimentação "ruidosos" para evitar interferência, e o fluxo de ar não deve ser bloqueado para evitar superaquecimento. O gerenciamento adequado dos cabos é essencial para um desempenho e longevidade ideais.
