Placa de Terminais GE DS200DTBDG1ABB 330mm x 200mm para Controle de Turbina Mark V

GE DS200DTBDG1ABB Terminal Board Mark V Ge Controle de Turbina

Detalhes do produto:

A GEDS200DTBDG1ABBé um módulo de terminação de expansão de saída de contato concebido para o sistema de controlo de turbinas GE Mark V, utilizado para gerir as turbinas eólicas, de gás e de vapor,e parte da série final de produtos da GE, aproveitando a sua tecnologia Speedtronic patenteadaApesar de não ter uma etiqueta de montagem modular especial no seu número de produto, funciona como um centro de terminação crítico para saídas de contato nos sistemas Mark V.

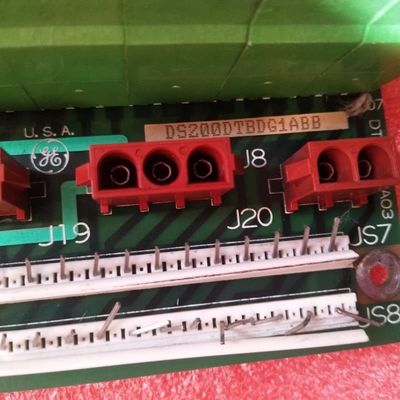

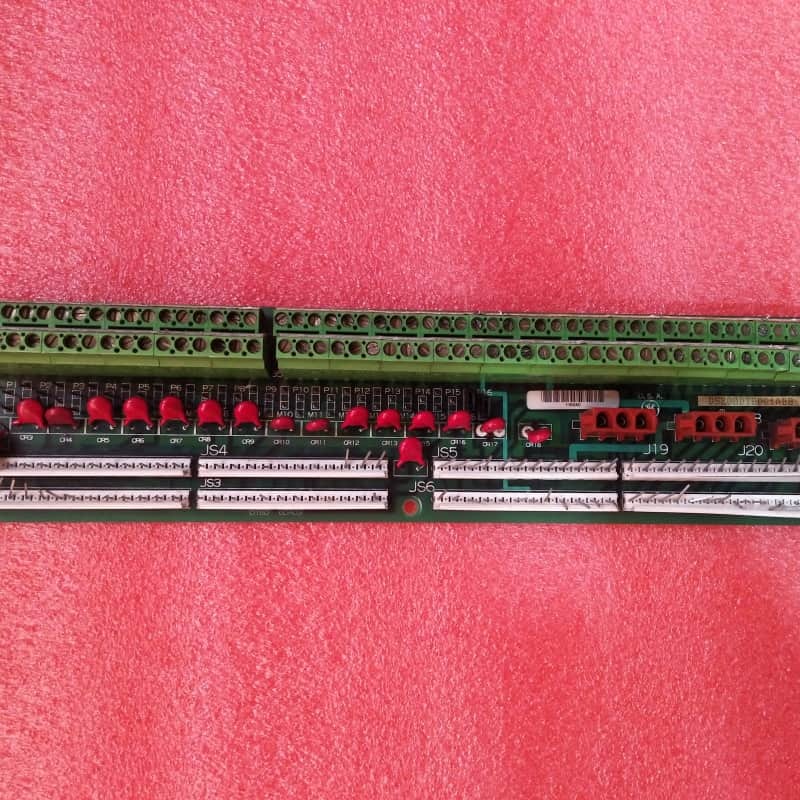

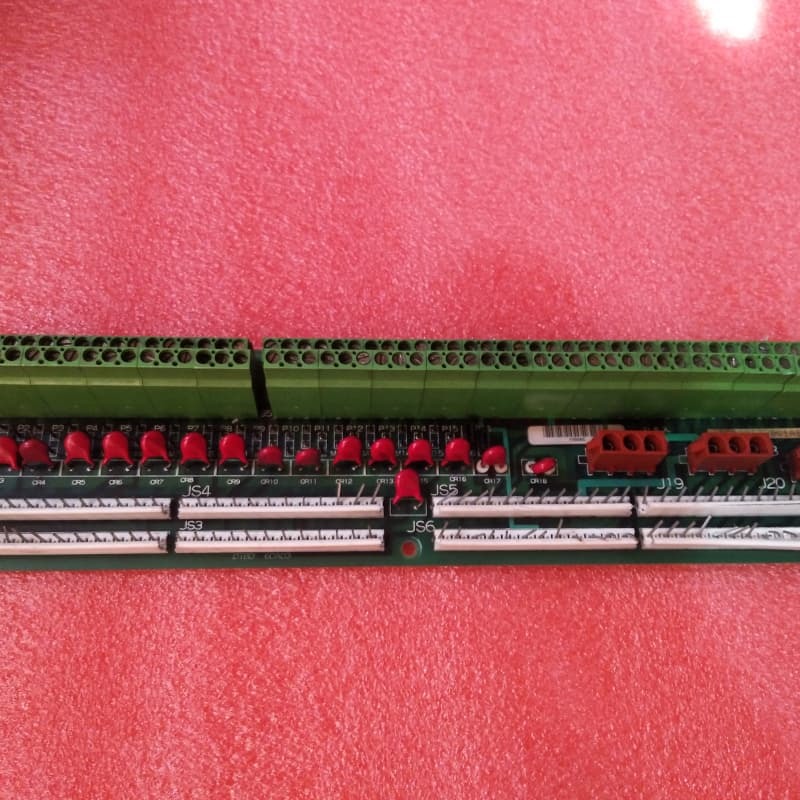

Fisicamente, ele mede 11,25 polegadas ( comprimento) × 3 polegadas (altura), possui um revestimento protetor de PCB espesso e padrão e inclui componentes de limitação de tensão padrão Mark V.Ele é fixado através de parafusos para um local interno de unidade específica e se conecta a placas chave Mark V através de conectores dedicados: JS1-JS8 para sinais de relé TCRA, J8 para energia do solenoide TCPD, e J19/J20 daisy-chained para energia de saída de contato.,que corre o risco de cortes ou danos nos componentes, rotulagem dos cabos para uma fácil reinstalação e encaminhamento dos cabos para não bloquear as aberturas de ventilação.

Características principais:

Compatibilidade com o Mark V Speedtronic:Adaptado para o controle de turbinas do sistema Mark V, integrando a tecnologia Speedtronic patenteada da GE e suportando configurações de turbinas eólicas / de gás / de vapor.

Projeto protegido e compacto:O revestimento de PCB espesso protege os componentes, enquanto suas dimensões 11,25 × 3 se encaixam precisamente nos locais de acionamento designados, garantindo uma instalação segura e econômica.

Interface de placa dedicada:Os conectores permitem ligações de sinal/potência perfeitas para placas TCRA e TCPD, mantendo a integridade da terminação da saída de contato.

Instalação orientada para a segurança:Requer um manuseio cuidadoso do parafuso para evitar curto-circuito/danos e rotulagem/orientação do cabo para evitar o bloqueio de aberturas, minimizando os riscos operacionais durante a manutenção.

Regulação da tensão:Incorpora retificadores, diodos e condensadores padrão Mark V para limitar a tensão, proteger circuitos sensíveis e garantir desempenho estável em ambientes de controle de turbina.
