Cartão de distribuição de portão GE DS200FCGDH1BAA para controlo de turbina Mark V

GE DS200FCGDH1BAA Placa de Distribuição e Status de Gate

Detalhes do produto:

O GE DS200FCGDH1BAA é uma Placa de Distribuição e Status de Gate projetada para as séries LCI da GE e sistemas de controle de turbinas Speedtronic Mark V. Como uma placa de interface crítica, ela gerencia pontes não reversíveis de 6 pulsos controladas por fase, recebendo dados de disparo SCR do DS200DSPC, distribuindo sinais de gating precisos, monitorando o status da célula, processando feedback da ponte e transmitindo diagnósticos via backplane VME.

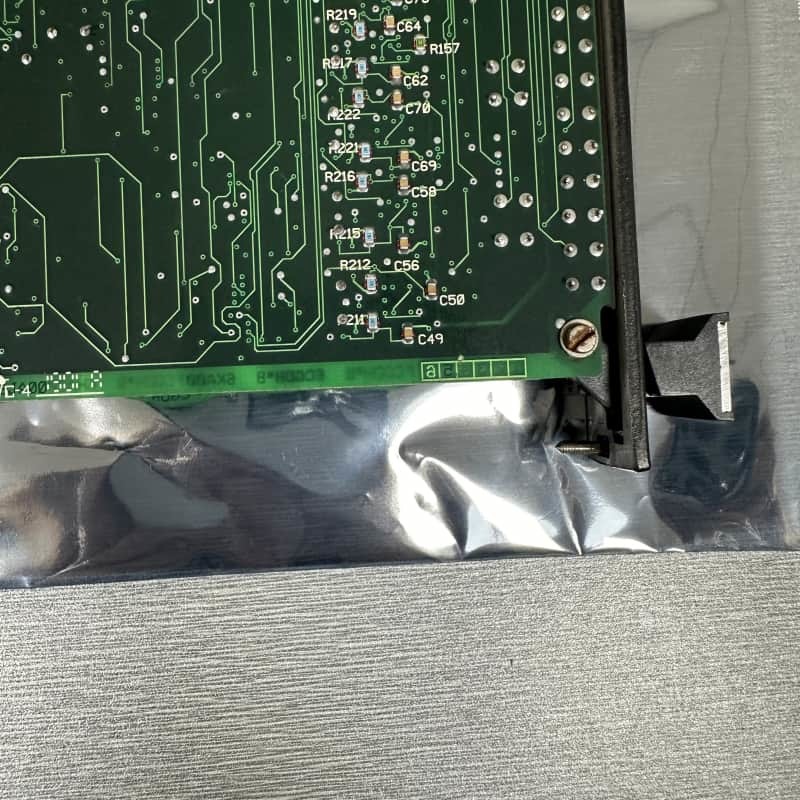

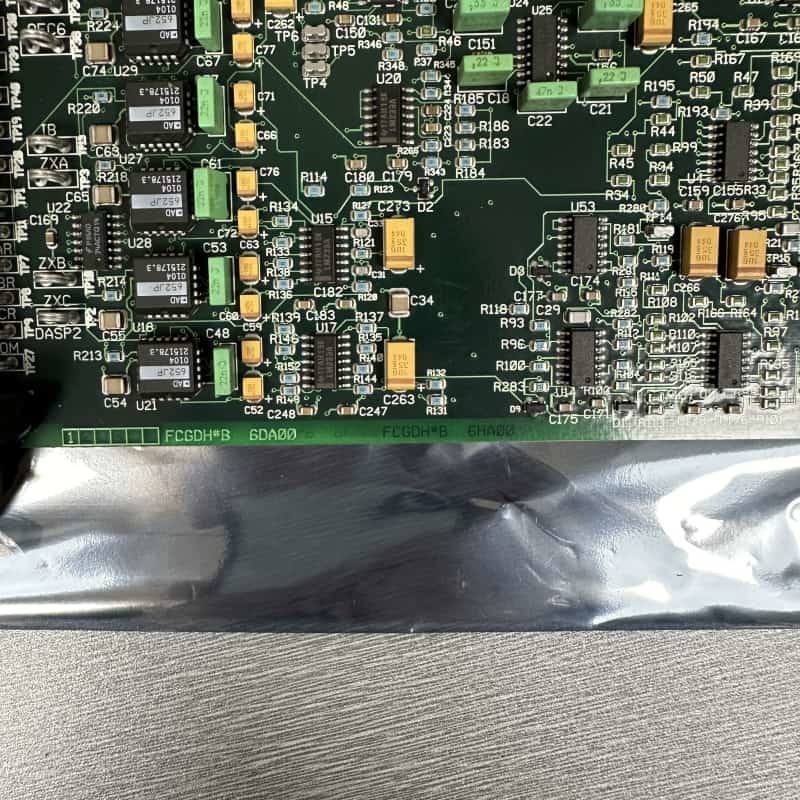

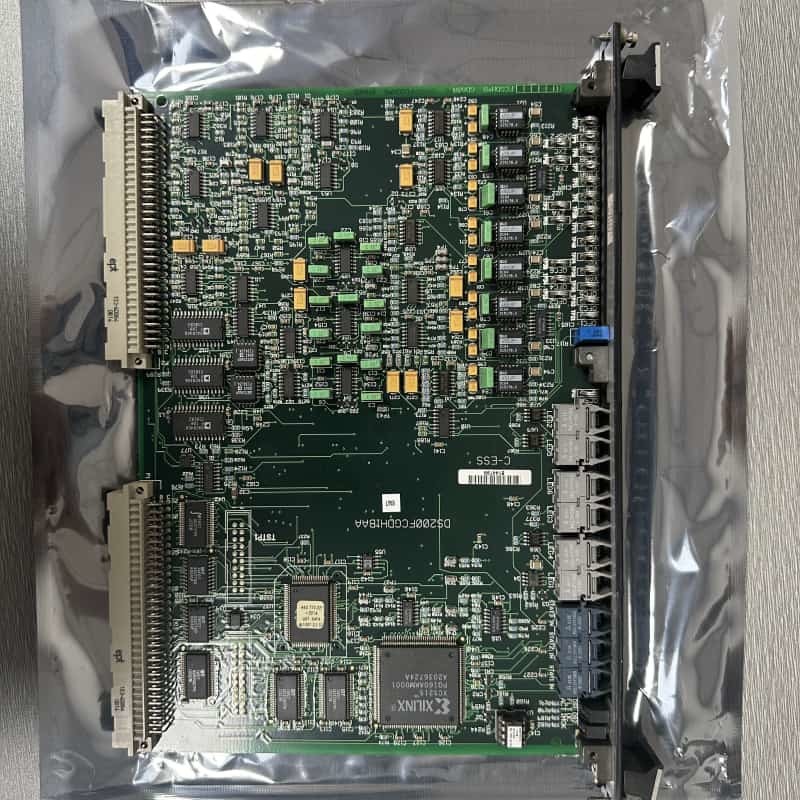

Fisicamente, ela segue o padrão VME 6U, possui uma estrutura de seis camadas com SMDs de dupla face e é montada em racks VME ao lado do DSPC para comunicação de baixa latência. Inclui uma placa frontal, dois conectores machos traseiros e componentes-chave como um FPGA Xilinx. Um reset do sistema inicializa os registradores para os estados padrão, enquanto um heartbeat confirma a operação—falha desabilita o gating e requer um hard reset.

Principais características:
Integração LCI & Mark V: Projetada para sistemas LCI e controles de turbinas Mark V, conectando dados DSPC às operações da ponte e suportando a conversão de energia crítica da turbina.

Controle preciso da ponte: Distribui sinais de gating de fibra óptica para seis strings de células via um registrador de máscara de disparo e processa feedback, garantindo a operação eficiente da ponte de 6 pulsos.

Diagnósticos e segurança integrados: Transmite diagnósticos via backplane VME; LED de heartbeat "IMOK" e desabilitação de gating aprimoram a confiabilidade do sistema e evitam danos.

Design padrão VME: Tamanho VME 6U e compatibilidade com montagem em rack com DSPC minimizam a latência, otimizando a comunicação em configurações de controle industrial.

Hardware estruturado: Circuito SMD de seis camadas, FPGA Xilinx e placa frontal otimizam o espaço e permitem fácil monitoramento/instalação.
