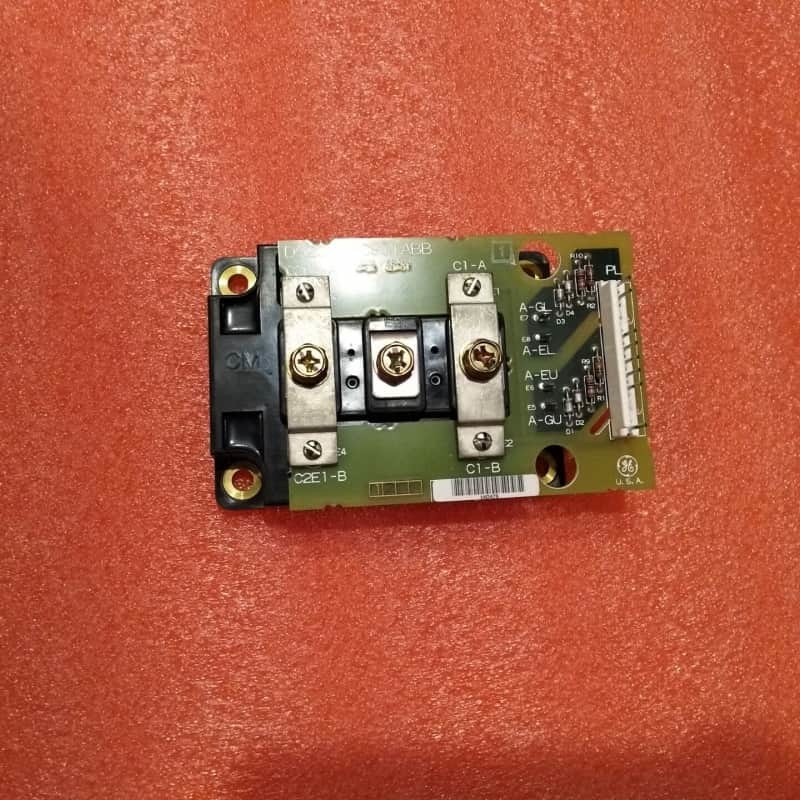

Placa Snubber IGBT P3 GE DS200IPCSG2A 330mm x 200mm

GE DS200IPCSG2A Placa Snubber de Transistor Bipolar de Porta Isolada P3

Detalhes do Produto:

O GE DS200IPCSG2A é uma placa Snubber IGBT P3 projetada para dois sistemas principais: os Sistemas de Controle de Excitação EX2000 da GE e os Sistemas de Controle de Turbina Mark V. Sua função principal é proteger os IGBTs — dispositivos semicondutores críticos para comutação de energia em turbinas — suprimindo picos de tensão, reduzindo ruído transiente e mitigando condições de sobretensão. Isso protege os IGBTs contra danos, garante uma operação estável do controle da turbina e prolonga a vida útil do sistema.

Fisicamente, possui um conector de 4 pinos para integração do sistema e parafusos de ajuste para otimizar o desempenho do IGBT. Ele é montado em um rack de metal do gabinete de acionamento, alinhando-se com os orifícios de parafuso pré-perfurados. A instalação requer a correspondência da posição da placa antiga, roteamento de cabos e ajustes de parafusos; os cabos devem ser fixados por conectores para evitar danos. Ele utiliza a tecnologia Speedtronic legada da GE, uma característica fundamental da popular, agora legada, série Mark V.

Principais Características:
Compatibilidade entre Sistemas: Funciona com os Sistemas de Controle de Excitação EX2000 e os Sistemas de Controle de Turbina Mark V, tornando-o versátil para proteção de IGBT em configurações de turbina e excitação.
Núcleo de Proteção IGBT: Suprime picos de tensão, reduz ruído transiente e limita sobretensão — fundamental para evitar danos aos IGBTs e garantir uma comutação de energia confiável em turbinas.
Ajuste de Precisão: Parafusos de ajuste permitem o ajuste fino do desempenho do IGBT, com a instalação exigindo alinhamento com as configurações da placa antiga para uma integração perfeita do sistema.
Design Durável e Estruturado: Monta-se em racks de metal por meio de orifícios de parafuso alinhados; o conector de 4 pinos garante uma cabeamento seguro, com diretrizes de manuseio rigorosas para preservar as conexões.
EMI Reduzida e Confiabilidade Aprimorada: Minimiza a interferência eletromagnética (EMI) da comutação do IGBT e aumenta a confiabilidade geral do sistema, estabilizando a tensão durante as operações do IGBT.
