Placa Snubber do Inversor GE Mark V DS200IQXDG1A 330mm x 100mm

GE Mark V DS200IQXDG1A Inverter Snubber Card para sistemas de controlo de turbinas

Descrição do produto:

A GEDS200IQXDG1Aé uma parte do Inverter Snubber Card do GE Mark V Speedtronic Control Systems® utilizado para turbinas a gás/vapor de médio a grande porte e o subconjunto EX2000 do Mark V. Como uma variante revista do seu modelo de base,seu papel central é mitigar transientes de comutação em inversores: utiliza componentes passivos para suprimir picos de tensão, absorver o excesso de energia de comutação e reduzir o EMI, protegendo os semicondutores de potência e garantindo o funcionamento estável do inversor.

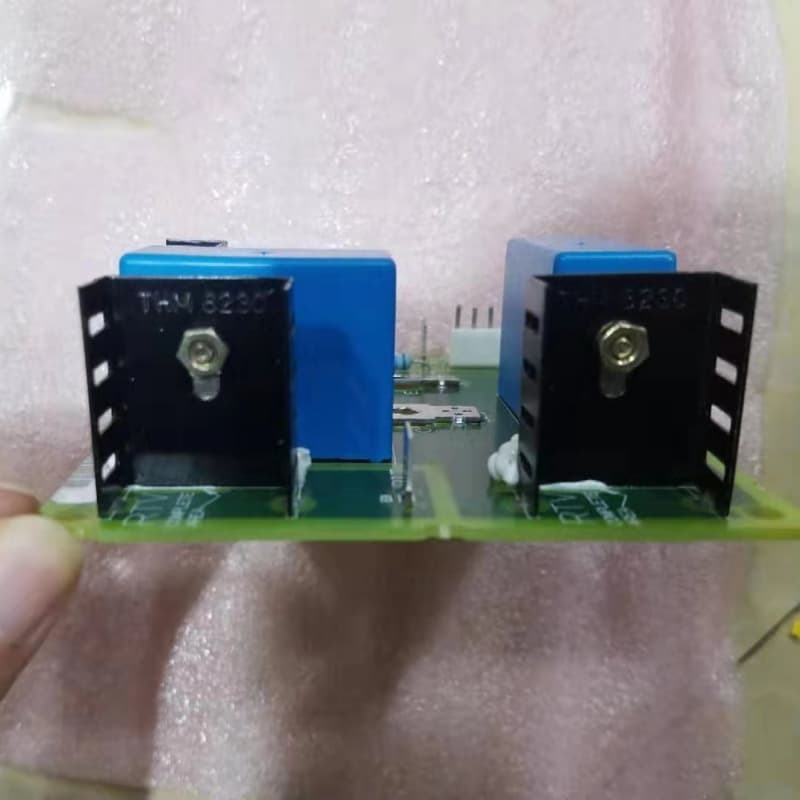

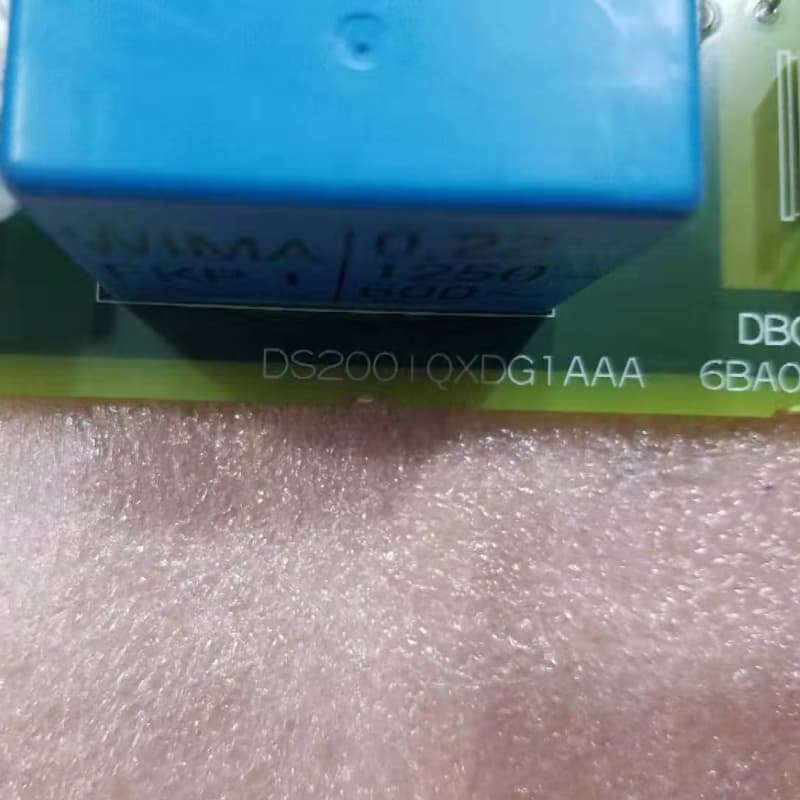

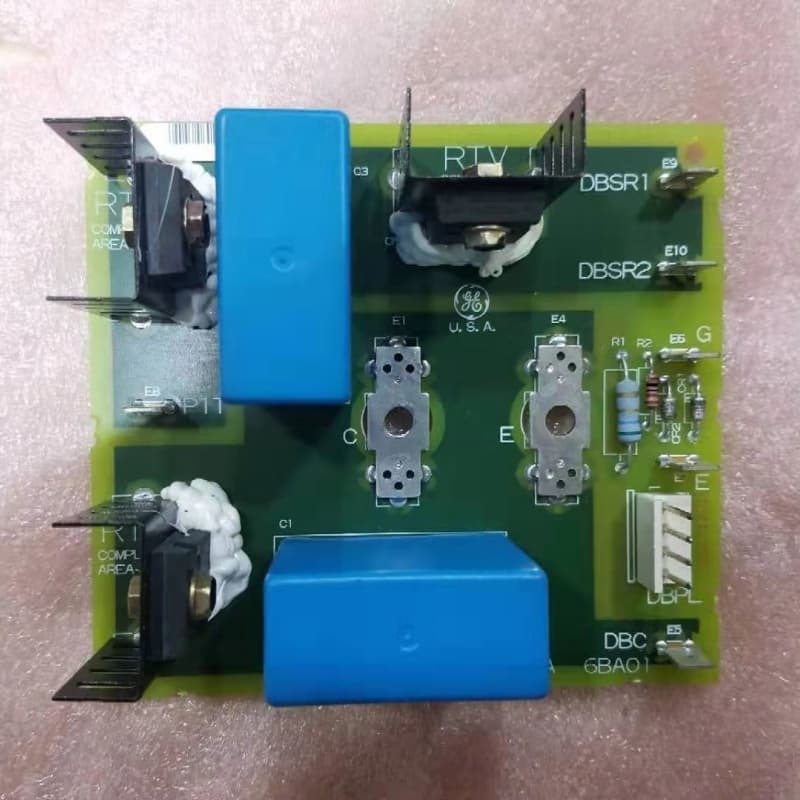

Fisicamente, é uma pequena placa com buracos de montagem de canto, com quatro terminais de ligação, dois cabeçalhos de pin vertical, cinco conectores de punção, três dissipadores de calor com transistores,e dois condensadores de polipropileno WIMA FKP 1A redundância tripla do Mark V permite-lhe operar sem desligar a turbina durante a reparação dos componentes.

Características principais:

Núcleo de protecção do inversor:Suprimir picos de tensão, absorver energia de comutação e reduzir EMI/transientes, salvaguardando IGBTs/MOSFETs e estabilizando o desempenho do inversor.

Componentes especializados:Dois condensadores WIMA FKP 1 e dissipadores de calor otimizam o manuseio de pulsos e a gestão térmica para condições industriais.

Design compacto e montável:Pequeno fator de forma com furos de canto para fácil instalação; diversos conectores permitem a ligação do sistema sem problemas.

Apoio à redundância:Alinha-se com a arquitetura redundante tripla do Mark V, permitindo reparos sem desligamento da turbina, crítico para o tempo de atividade industrial.

Parâmetros técnicos:
