GE DS200NATOG1ABB Placa de Escalonamento de Feedback de Tensão 330mm x 200mm

Placa de Escalonamento de Feedback de Tensão GE DS200NATOG1ABB

Detalhes do Produto:

A GE DS200NATOG1ABB é uma Placa de Escalonamento de Feedback de Tensão desenvolvida para a Série de Inovação LCI da GE, projetada para operar em plataformas VME. Sua função principal é crucial para sistemas de ponte SCR (Retificador Controlado por Silício): ela reduz as tensões CC e CA da ponte, garantindo a aquisição precisa das tensões de feedback—essencial para manter o controle estável da operação da ponte.

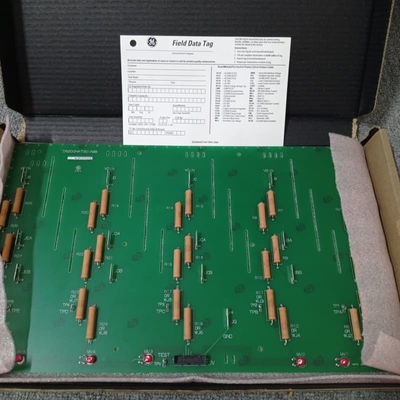

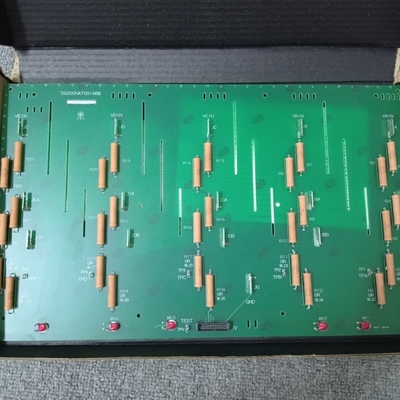

Fisicamente, a placa apresenta cinco cadeias de resistores conectadas em série idênticas. Dentre estas, uma cadeia inclui um componente extra dedicado ao tratamento das tensões negativas e positivas do barramento CC, enquanto as cadeias restantes correspondem a cada uma das três fases CA. Essas cadeias de resistores servem como canais de entrada da placa. Notavelmente, embora a configuração de entrada siga um design consistente, os canais de saída da placa exibem variações específicas, adaptadas para atender aos requisitos de sinal de feedback do sistema LCI mais amplo e da integração da plataforma VME.
