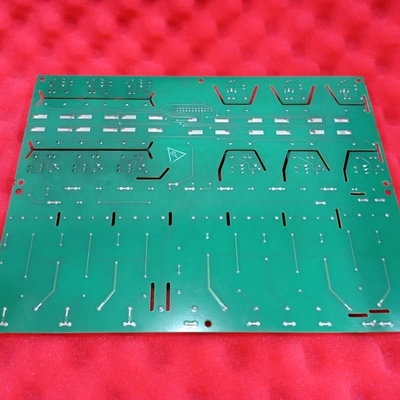

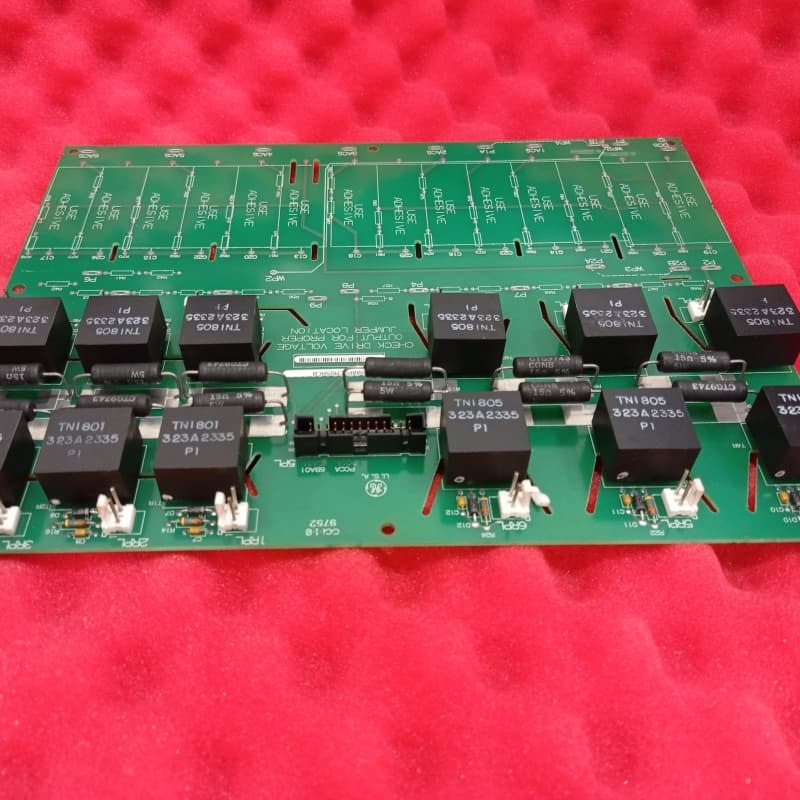

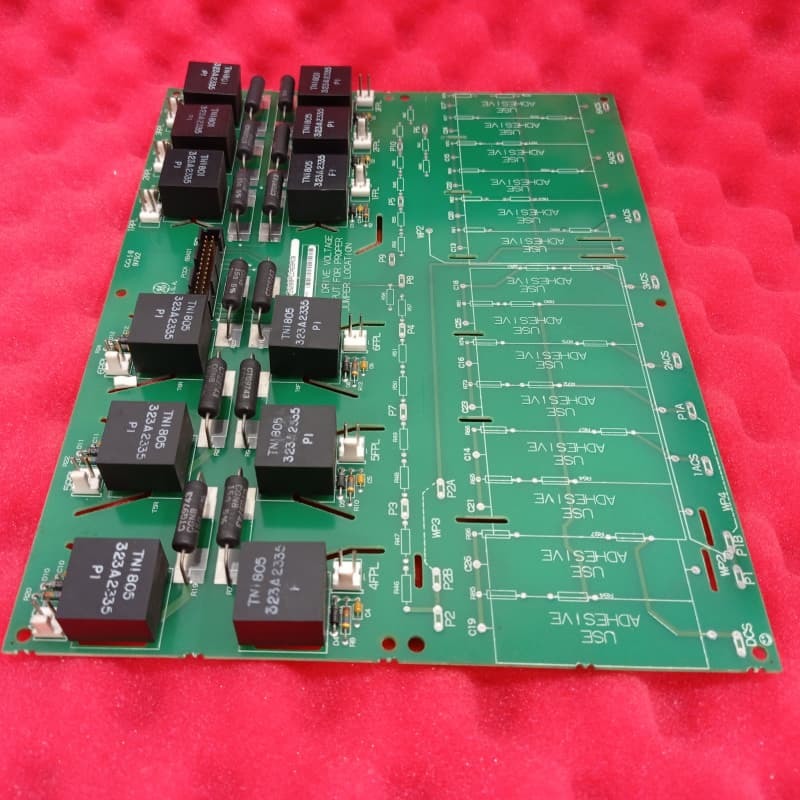

GE DS200PCCAG1ACB Placa de ligação de corrente contínua 330 mm x 200 mm

Placa de Conexão de Alimentação CC GE DS200PCCAG1ACB

Detalhes do Produto:

A GE DS200PCCAG1ACB é uma Placa de Conexão de Alimentação CC (PCCA) pertencente às séries DC2000 e Mark V da GE Industrial Control Systems. Ela atua como uma interface crítica entre os acionamentos DC200 e as pontes de potência SCR, permitindo a transferência e o controle estáveis de energia. Notavelmente, não é reparável e requer substituição completa em caso de mau funcionamento. Classificada como Grupo 1—apresenta amortecedores AC/DC, compatibilidade com estruturas estilo C/G e placas de fonte de alimentação SDCI, <600 V rms de tolerância de tensão AC, fusíveis/reatores de linha e suporte para transformadores de barramento separados/comuns.

Fisicamente, inclui quatro jumpers ajustáveis rotulados para personalização, além de circuitos de amortecimento e transformadores de pulso para proteção de tensão. A instalação requer o desligamento da alimentação do acionamento; o tempo de inatividade é recomendado para manutenção de acordo com as diretrizes da GE.

Principais Características:
Compatibilidade de Série Dupla: Funciona com acionamentos da série DC2000 e sistemas Mark V, servindo como uma interface dedicada entre os acionamentos DC200 e as pontes de potência SCR.

Design Não Reparável: Não possui peças reparáveis; a substituição completa é necessária para mau funcionamento, simplificando as decisões de manutenção.

Jumpers Personalizáveis: Quatro jumpers rotulados permitem a configuração para diferentes conexões de terminais, adaptando-se aos requisitos do sistema.

Proteção de Tensão: Integra circuitos de amortecimento e transformadores de pulso para proteger contra flutuações de tensão, aprimorando a confiabilidade da ponte SCR e do acionamento.

Instalação Alinhada à Manutenção: A instalação com a alimentação desligada permite a manutenção simultânea do acionamento, otimizando o tempo de inatividade e estendendo a vida útil do acionamento.
