Cartão de controle de acionamento GE Mark V DS215GASCG4AZZ01A 330mm x 200mm

Lugar de origem EUA
Marca GE
Certificação COO
Número do modelo DS215GASCG4AZZ01A
Quantidade de ordem mínima 1
Preço $2000
Tempo de entrega 5-7 dias
Termos de pagamento T/T.
Habilidade da fonte 999

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome GE Mark V DS215GASCG4AZZ01A (DS200SDCCG4AEC+DS200SLCCG3ACC) Cartão de controle ID do produto DS215GASCG4AZZ01A
Série Mark v Peso líquido do produto 2kg
Profundidade líquida do produto/comprimento 330mm Altura líquida do produto 200 mm
Largura líquida do produto 100mm Garantia 1 ano
Destacar

Cartão de controlo da unidade GE MARK V

,

Cartão de controle de turbina 330mm x 200mm

,

Cartão de acionamento DS215GASCG4AZZ01A

Deixe um recado
Descrição de produto

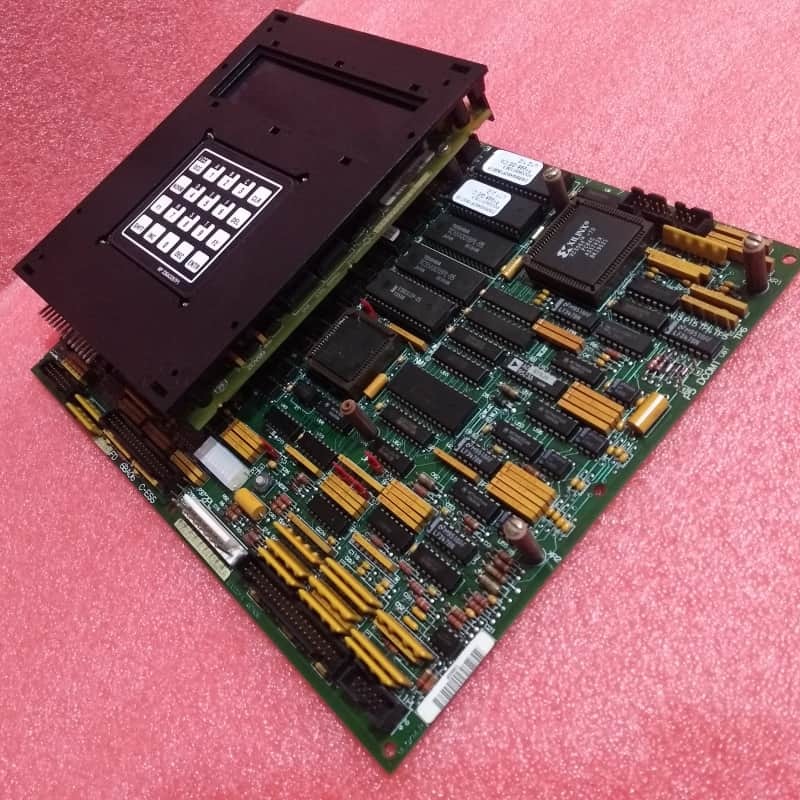

GE MARK V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) Cartão de Controle de Acionamento


Descrição do Produto:


O GE Mark V DS215GASCG4AZZ01A é um Cartão de Controle de Acionamento completo projetado para o Sistema de Controle de Turbina Mark V da GE, mas significativo como um dos últimos da série GE Mark a integrar a tecnologia de controle Speedtronic patenteada da marca. Projetado para garantir a operação perfeita de acionamentos de turbinas a gás, vapor e eólicas, ele combina dois módulos principais em uma unidade coesa: o DS200SDCCG4AEC (módulo principal de controle de acionamento) e o DS200SLCCG3ACC (cartão auxiliar de comunicação LAN), centralizando o controle de acionamento, o processamento de sinais e a conectividade de rede para simplificar o projeto do sistema e reduzir a complexidade da fiação.


Módulo Principal 1: DS200SDCCG4AEC (Módulo Principal de Controle de Acionamento)


Como o núcleo de controle, este módulo sustenta a funcionalidade de acionamento da turbina com recursos especializados de processamento e monitoramento:


Arquitetura de Triplo Processador: Três microprocessadores dedicados trabalham em conjunto para otimizar o desempenho:


Processador de Controle de Acionamento (DCP): Gerencia tarefas em nível de sistema, como decodificação, acesso direto à memória (DMA) e operações de entrada/saída, garantindo o fluxo de dados suave entre os componentes.


Processador de Controle do Motor (MCP): Lida com funções específicas do motor CC/CA para regular o movimento do acionamento da turbina com precisão.


Co-Motor Processor (CMP): Assume cálculos intensivos que vão além da capacidade do MCP, suportando as demandas de operação de alta dinâmica das turbinas.


RAM Compartilhada: Permite o acesso simultâneo por todos os três processadores, minimizando a latência de dados e aprimorando a capacidade de resposta em tempo real.


Diagnóstico Intuitivo: 10 LEDs no painel frontal fornecem feedback visual do status, exibindo códigos de falha em formato decimal codificado em binário (BCD) ou binário—permitindo que os técnicos identifiquem e resolvam problemas rapidamente.


Hardware Configurável: Inclui jumpers JP do tipo Berg e jumpers de fio WJ para adaptar o módulo aos requisitos específicos do sistema. Os espaçadores também suportam cartões opcionais adicionais para expansão de funções futuras.

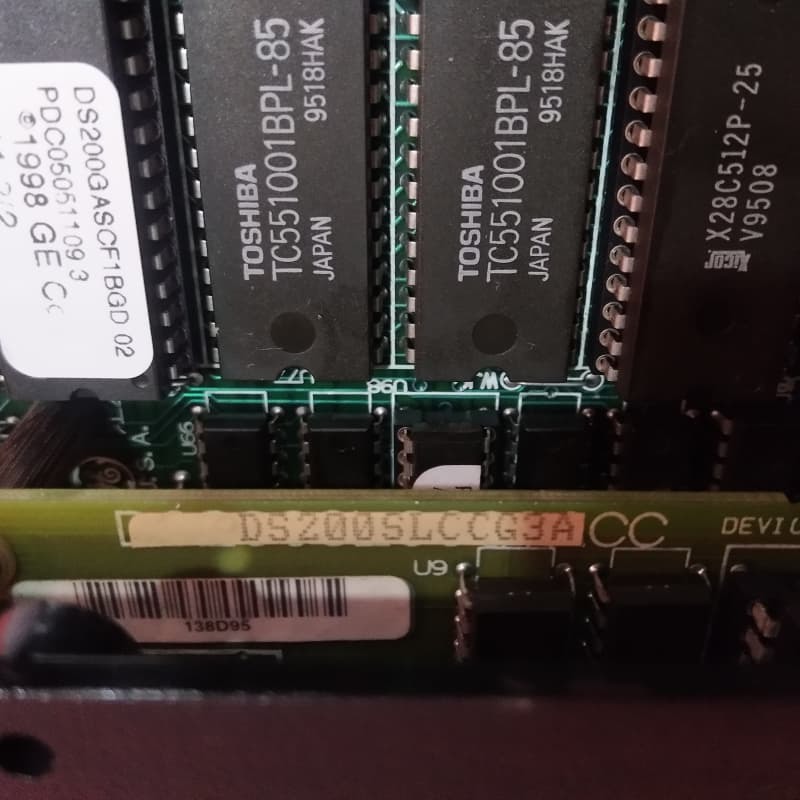

Módulo Principal 2: DS200SLCCG3ACC (Cartão Auxiliar de Comunicações LAN)


Este cartão auxiliar adiciona conectividade de rede crítica, permitindo que o DS215GASCG4AZZ01A se integre a redes de área local (LANs) e troque dados com outros componentes do sistema. Uma variante revisada da placa original DS200SLCCG3, ela incorpora três atualizações principais: duas revisões funcionais (aumentando a estabilidade e compatibilidade da comunicação) e uma revisão de arte (aprimorando a durabilidade dos componentes). Seus principais recursos incluem:


Comunicação de Circuito Duplo: Oferece circuitos isolados e não isolados para sinais LAN de acionamento, garantindo a integridade do sinal em diversas configurações de sistema.


Processador de Controle LAN (LCP): Serve como o hub de comunicação, processando todos os sinais LAN de entrada e saída. Sua memória de programa é armazenada em dois cartuchos EPROM removíveis, permitindo atualizações ou substituições fáceis de software.


Troca de Dados Perfeita: Usa RAM de porta dupla para conectar o LCP com o DCP do DS200SDCCG4AEC, permitindo a transferência suave de dados entre a LAN e o núcleo de controle de acionamento.

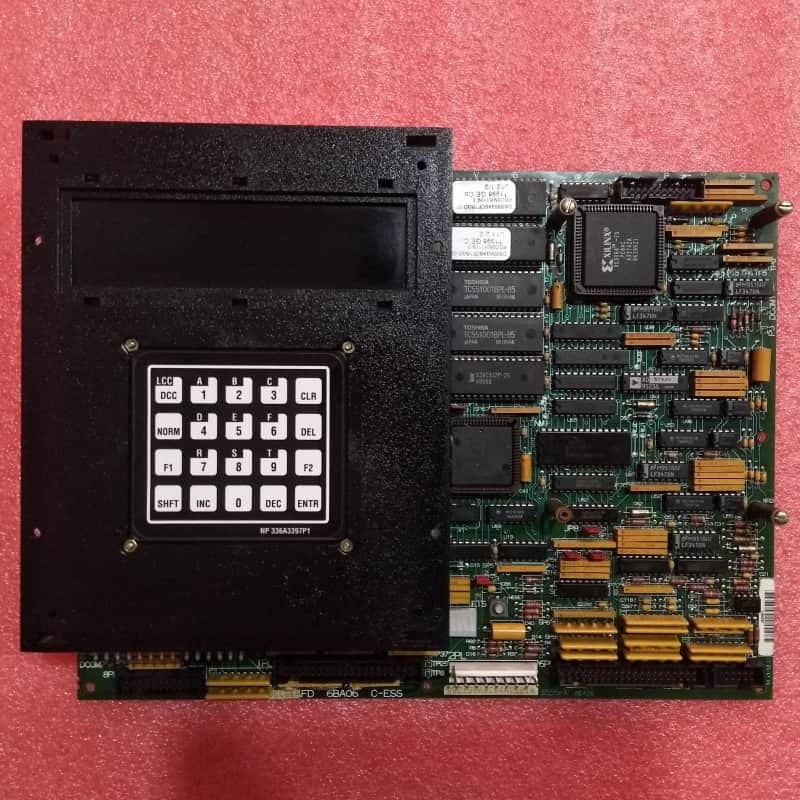

Gerenciamento Fácil de Usar: Suporta um teclado programador alfanumérico conectável, concedendo acesso a diagnósticos do sistema, configurações e verificações de status em tempo real para simplificar a manutenção.


Durabilidade e Proteção: Utiliza componentes padrão Mark V para proteção de tensão, além de um revestimento de PCB funcional baseado em prioridade que protege o hardware crítico contra estresse ambiental.


Informações do Número do Produto: Seu número de peça codifica detalhes importantes: “DS200” confirma a montagem normal do Mark V e a fabricação doméstica nos EUA; “SLCC” denota a funcionalidade de comunicação LAN; “G3” o coloca no Mark V Group 3; e “ACC” indica suas três revisões.


Principais Recursos do DS215GASCG4AZZ01A Integrado


Integração Completa: Combina o controle de acionamento e a comunicação LAN em uma única unidade, eliminando a instalação de módulos separados e reduzindo a complexidade da fiação.


Legado Speedtronic: Utiliza a tecnologia Speedtronic do Mark V para garantir desempenho confiável e comprovado pela indústria para acionamentos de turbinas.


Eficiência de Triplo Processador: A colaboração DCP/MCP/CMP oferece controle de acionamento preciso e responsivo, atendendo às necessidades de alta dinâmica de turbinas a gás, vapor e eólicas.


Conectividade LAN Perfeita: O DS200SLCCG3ACC permite monitoramento e controle centralizados via LAN, suportando a troca de dados com dispositivos em rede.


Manutenção Simplificada: Diagnósticos de LED intuitivos, EPROMs removíveis e um teclado programador reduzem o tempo de solução de problemas e reparo.
