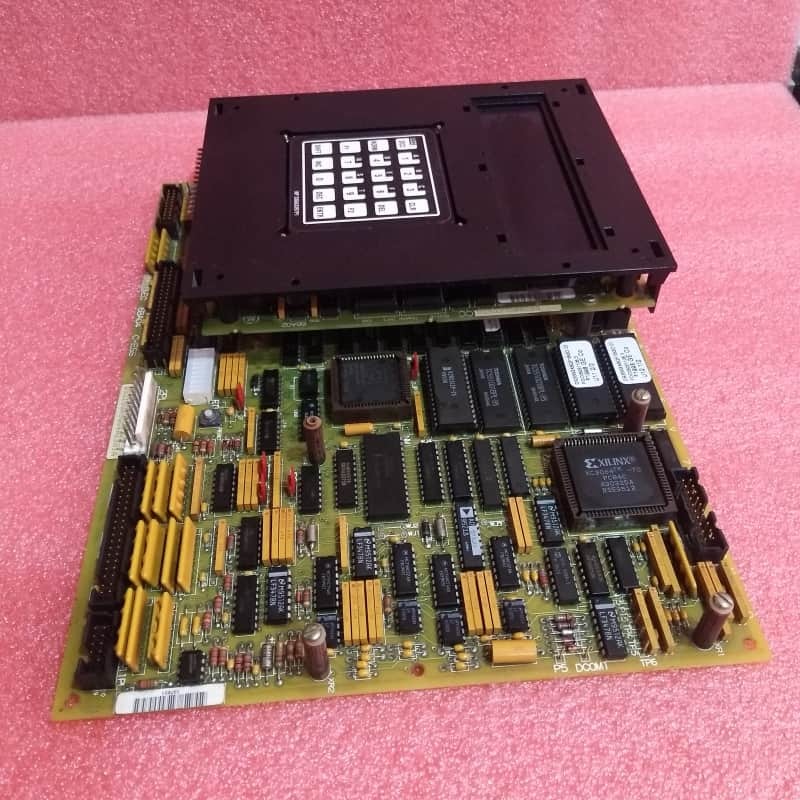

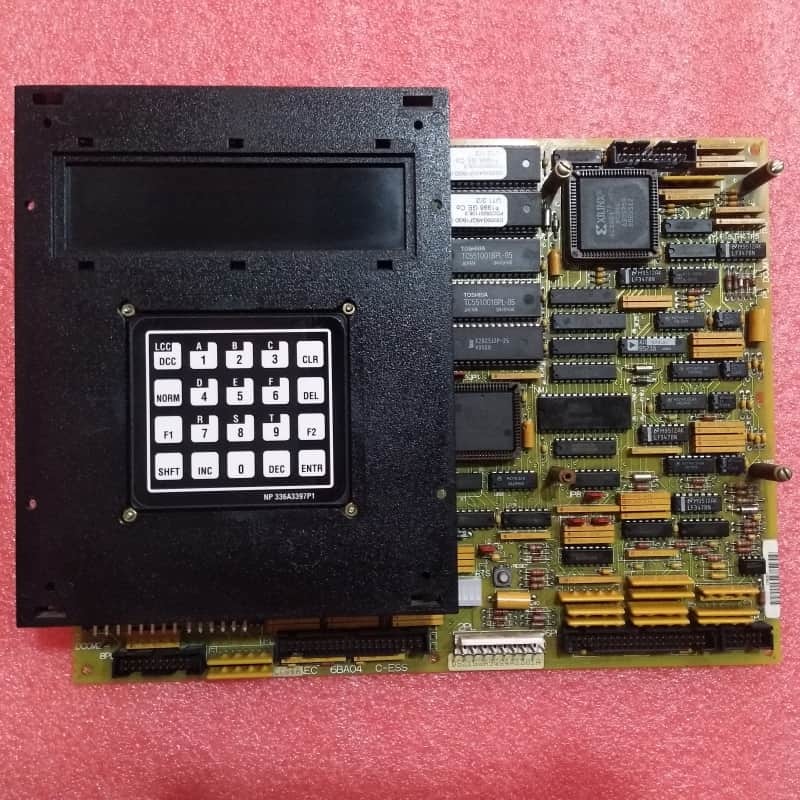

GE Mark V DS215GASQG4AZZ01A Sistema de controlo de turbina 200 mm x 100 mm

GE DS215GASQG4AZZ01A Sistema de Controle de Turbina Mark V Series

Descrição do Produto:

O GE Mark V DS215GASQG4AZZ01A é um Cartão de Controle de Acionamento integrado que combina a funcionalidade principal do DS200SDCCG4AEC (módulo principal de controle de acionamento) e do DS200SLCCG3ACC (cartão auxiliar de comunicações LAN), adaptado para o Sistema de Controle de Turbina Mark V da GE. Como uma unidade coesa, ele centraliza o controle de acionamento, o processamento de sinais e os recursos de comunicação LAN, garantindo a operação perfeita de acionamentos de turbinas a gás, vapor ou eólicas, enquanto aproveita a tecnologia de controle Speedtronic herdada do Mark V.

O módulo base DS200SDCCG4AEC abriga três microprocessadores especializados:

Processador de Controle de Acionamento (DCP): Gerencia a decodificação, acesso direto à memória (DMA) e entrada/saída (E/S) em nível de sistema;
Processador de Controle do Motor (MCP): Lida com funções de controle de motor CC/CA, como controle de fase;
Co-Motor Processor (CMP): Processa tarefas intensivas em matemática além da capacidade do MCP.

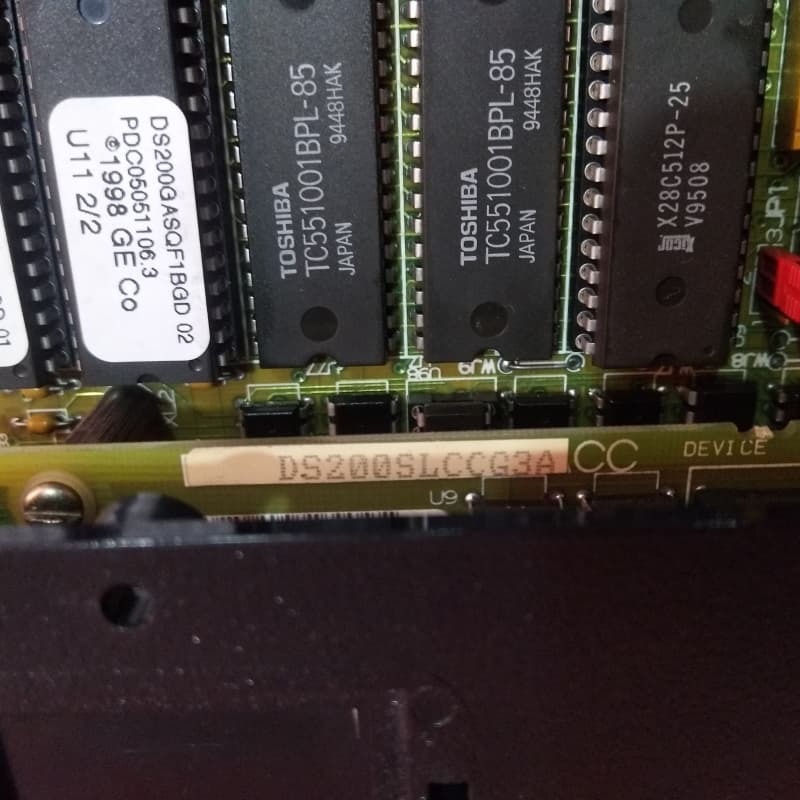

Ele também inclui RAM compartilhada para acesso simultâneo de vários processadores, 10 LEDs no painel frontal para monitoramento de funções em tempo real e detecção de falhas (exibindo códigos de falha em decimal codificado em binário/BCD ou binário com base na gravidade da falha) e hardware configurável (jumpers JP do tipo Berg e jumpers de fio WJ, principalmente definidos de fábrica) para otimização do sistema. O cartão auxiliar DS200SLCCG3ACC adiciona funcionalidade de comunicação LAN, permitindo que a unidade se integre a redes de área local e expanda a conectividade e a troca de dados com outros componentes do sistema.

Principais Características:
Design de Módulo Duplo Integrado: Combina o DS200SDCCG4AEC (núcleo de controle de acionamento) e o DS200SLCCG3ACC (comunicações LAN), eliminando a necessidade de instalação de módulos separados e simplificando a fiação do sistema.

Eficiência de Triplo Processador: O DCP, MCP e CMP trabalham em colaboração—lidando com E/S do sistema, controle do motor e cálculos complex, respectivamente—para garantir a precisão e a capacidade de resposta do controle de acionamento, atendendo aos altos requisitos de operação dinâmica das turbinas.

Conectividade LAN: O DS200SLCCG3ACC permite a integração LAN perfeita, suportando a transmissão de dados entre o cartão de controle de acionamento e outros dispositivos em rede para monitoramento e controle centralizados.

Diagnóstico de Falhas Intuitivo: 10 LEDs fornecem feedback visual claro sobre o status do sistema; códigos de falha (em BCD ou binário) permitem a identificação rápida de problemas, reduzindo o tempo de solução de problemas.

Configurável e Expansível: Jumpers JP/WJ definidos de fábrica garantem compatibilidade imediata, enquanto espaçadores no DS200SDCCG4AEC suportam cartões opcionais adicionais (por exemplo, processadores de sinal) para expansão de funções futuras.

Instalação e Substituição Seguras: A desconexão da energia é necessária durante a manutenção; os módulos EPROM de unidades defeituosas podem ser reutilizados em placas de substituição, e arruelas de nylon evitam danos aos parafusos—garantindo uma montagem segura e duradoura.
