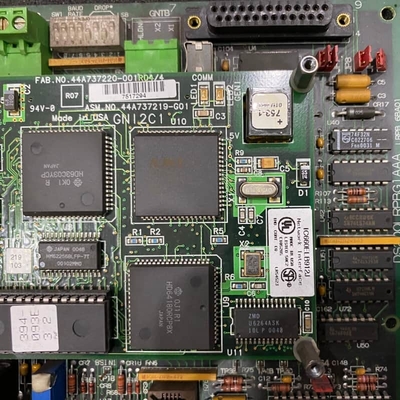

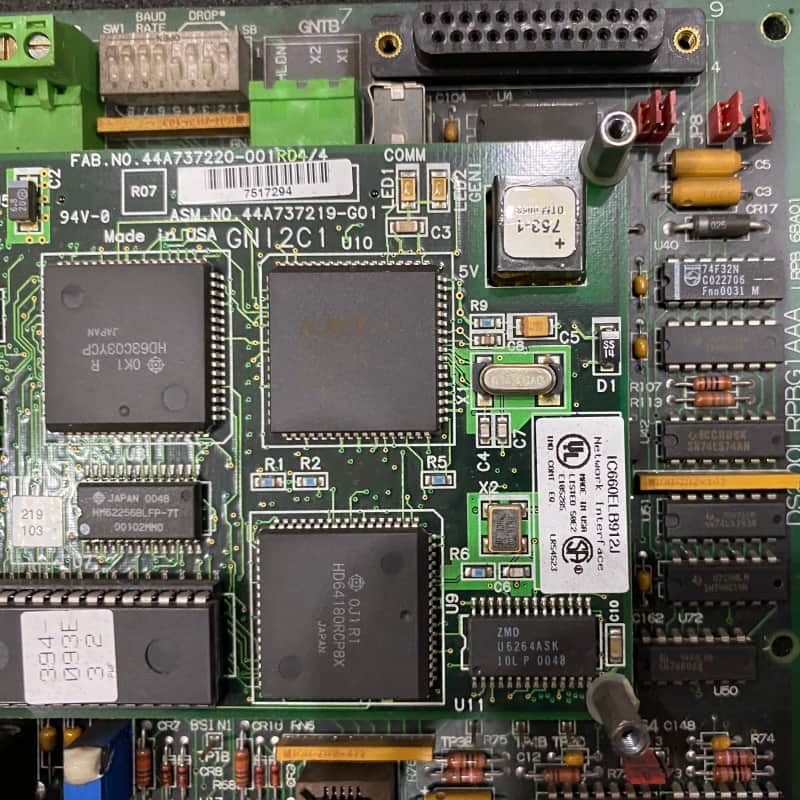

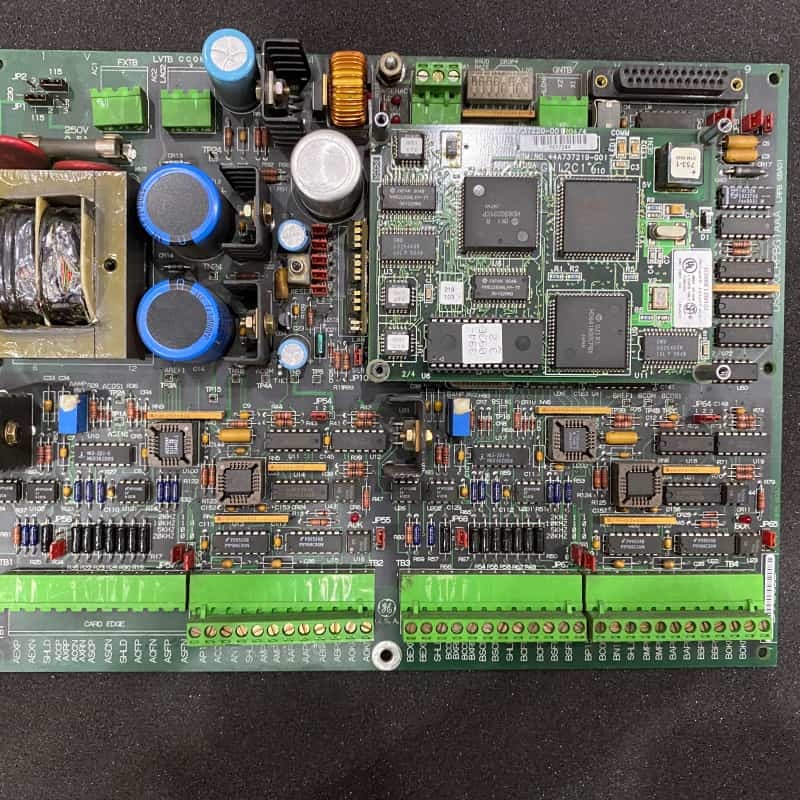

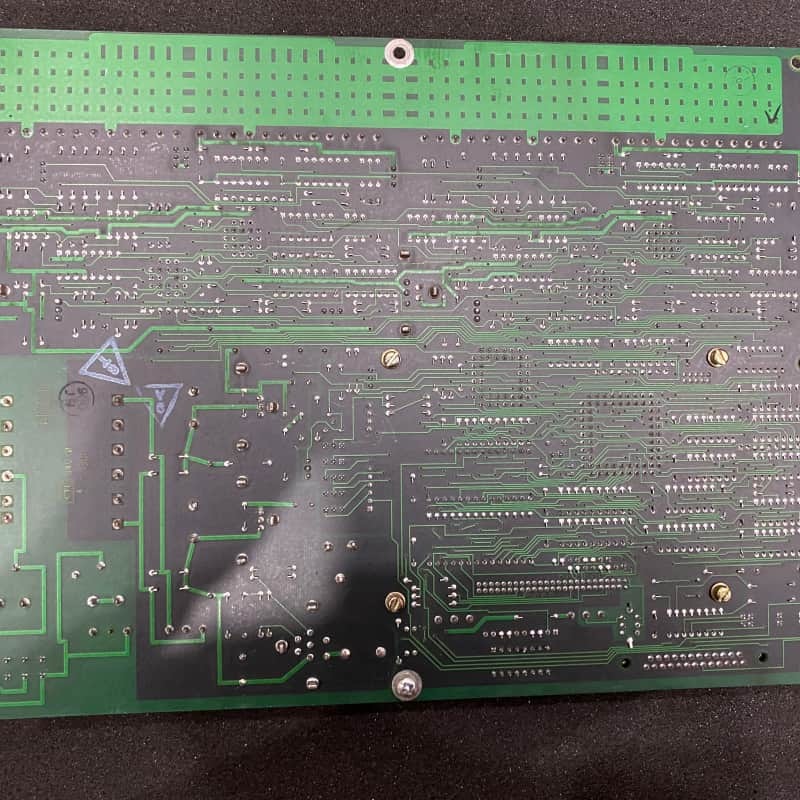

GE DS200LPPAG1AAA Painel de proteção de linha 330 mm x 200 mm

Painel de Proteção de Linha GE DS200LPPAG1AAA

Detalhes do Produto:

O GE DS200LPPAG1AAA é um Painel de Proteção de Linha projetado exclusivamente para o Sistema de Controle de Turbina Mark V da GE—uma das últimas linhas de produtos da GE a integrar a tecnologia de controle Speedtronic patenteada da marca. É uma variante revisada da placa original DS200LPPAG1, incorporando três atualizações principais que aprimoram suas capacidades de proteção de linha, distinguindo-a do modelo base.

Funcionalmente, sua função principal é a proteção de linha para sistemas de controle de turbinas, suportada por hardware especializado: sete jumpers configuráveis e dois blocos de terminais. Os jumpers servem a propósitos específicos: JP1–JP3 para indicação de fusível queimado do filtro de linha MOV/AC, JP4/JP7 para detecção de corrente de terra analógica do lado AC/DC, JP5 para aplicação de tensão da ponte do resistor de aterramento e JP6 para filtragem de ondulação SCR. Pontos de teste também estão incluídos para verificações de manutenção, e a placa é montada em espaçadores de outro componente de acionamento, com fios de sinal originando-se desse componente.

Para solução de problemas e operação, ele utiliza as ferramentas de diagnóstico do acionamento para gerar relatórios de integridade sobre funções e componentes—os relatórios podem ser visualizados no painel ou baixados para um laptop para comparação antes/depois dos reparos. Uma interface orientada por menu permite tarefas adicionais: download/upload de arquivos via laptop, acesso a seções de configuração do acionamento para editar parâmetros e controle direto do acionamento via teclado. O teclado permite que os operadores iniciem/parem o acionamento e ajustem a velocidade sem modificar as configurações principais.
