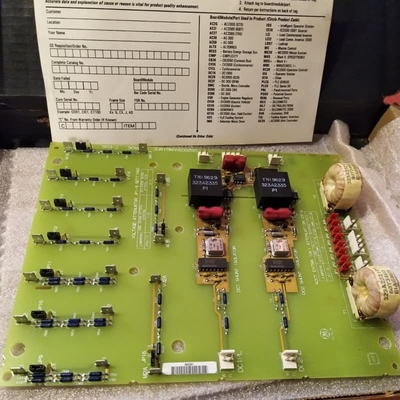

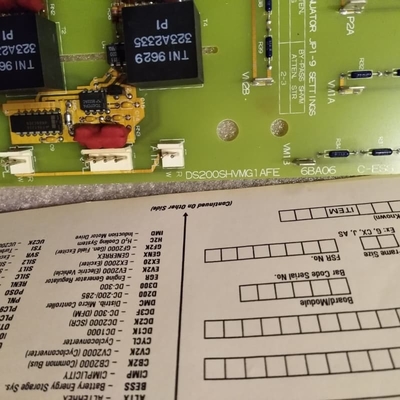

GE DS200SHVMG1AFE SCR High Voltage Interface Board 330 mm x 200 mm

GE DS200SHVMG1AFE SCR High Voltage M-Frame Interface Board

Detalhes do produto:

A GEDS200SHVMG1AFEé uma placa de interface M-Frame de alta tensão SCR projetada para a série EX2000 da GE e para o sistema de controle de turbina Mark V, uma das últimas linhas da GE Mark a usar a tecnologia Speedtronic patenteada.Uma variante revisada da placa-mãe DS200SHVMG1 original, atua como uma interface crítica entre uma ponte SCR de acionamento M-frame, placas de alimentação DCFB / SDCI e placas PCCA Power Connect, suportando sistemas de controle de ação de turbinas de vento, vapor e gás.

As suas funções essenciais incluem a conversão de sinais de shunt em saídas de frequência diferencial através de circuitos de oscilador controlados por tensão do isolador de shunt flutuante positivo/negativo em CC,em seguida, transmitindo esses sinais para a fonte de alimentação / placas de ligação• fornece também atenuação configurável: transformadores de corrente 10: 1 selecionáveis por saltador para correntes de linha AC para lidar com correntes superiores a 144 mA;Atenuadores de tensão de linha e cordas de resistores de tensão de ponte de CC.

O hardware inclui 17 saltadores configuráveis, componentes de limitação de tensão e um revestimento funcional de PCB baseado em prioridade.;É sensível à estática, enviado em embalagens protetoras por fornecedores como o AX. Pertence exclusivamente ao Grupo 1 da Mark V e não é compatível com modelos de base anteriores devido a revisões.Fornecedores como a WOC oferecem substituição, reparação e garantia de unidades não utilizadas/reconstruídas, com suporte especializado 24 horas por dia, 7 dias por semana.

Características principais:
Compatibilidade com dois sistemas:Funciona com os sistemas de controle de excitação EX2000 e Mark V Turbine Control Systems, aproveitando a tecnologia Speedtronic para uma operação confiável da turbina.

Conversão e atenuação do sinal:Converte os sinais de derivação em frequências diferenciais e oferece atenuação CT / tensão configurável, adaptando-se a diversas necessidades de tensão e corrente da linha AC.

Flexibilidade de configuração do saltador:17 saltadores permitem uma personalização precisa para os requisitos do sistema, guiados por manuais OEM.

Segurança e Durabilidade:Limitador de tensão cOs oponentes e o revestimento de PCB protegem o hardware; os requisitos de concepção sensível à estática e de descarga do condensador garantem um manuseio/instalação seguros.

Suporte legado:Apoiado por fornecedores que oferecem substituição, reparação e suporte 24 horas por dia, prolongando a vida útil dos sistemas Mark V.
