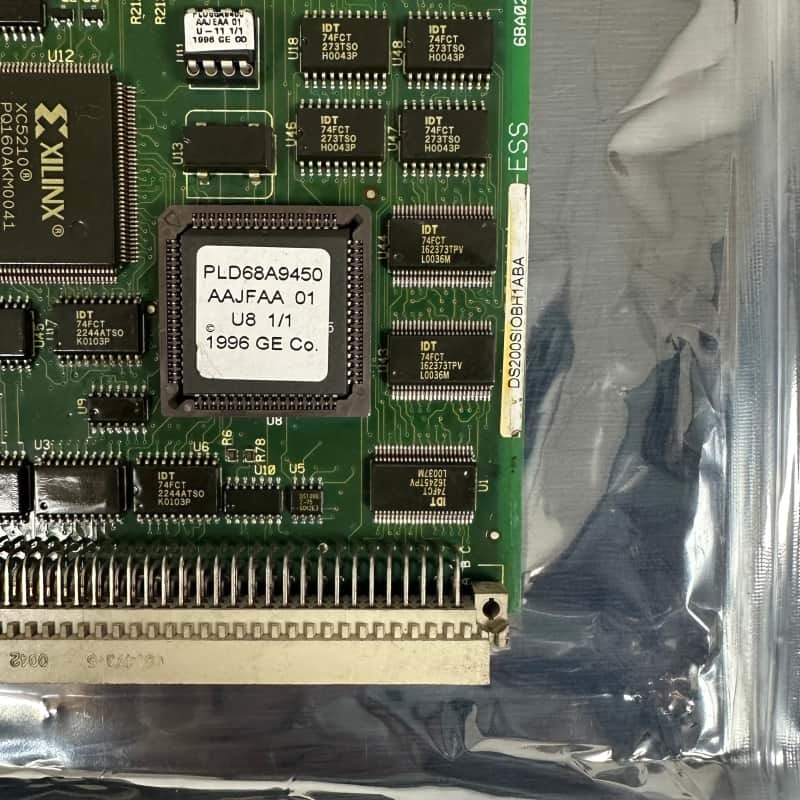

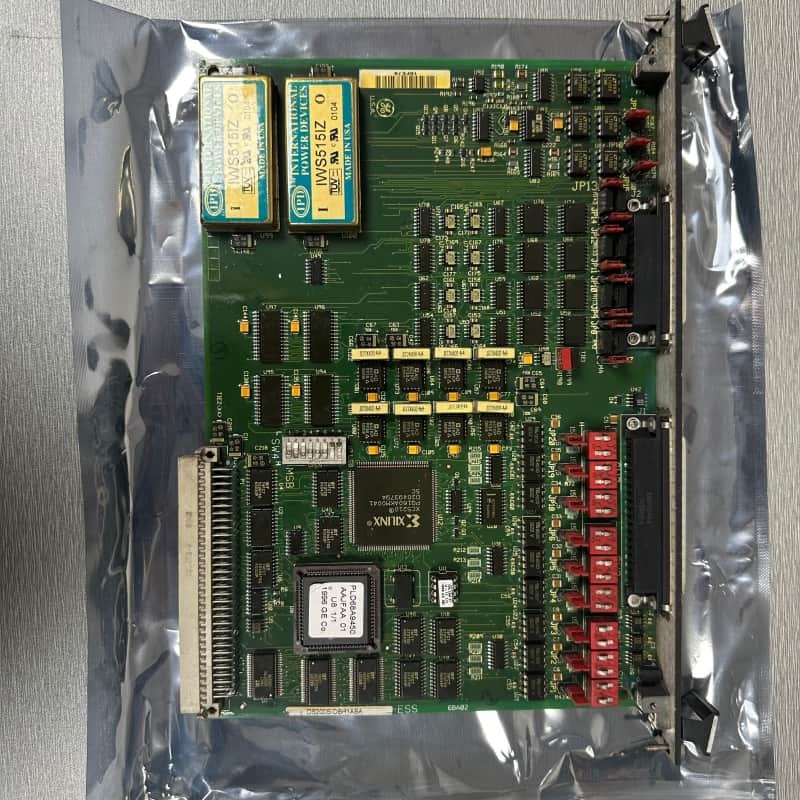

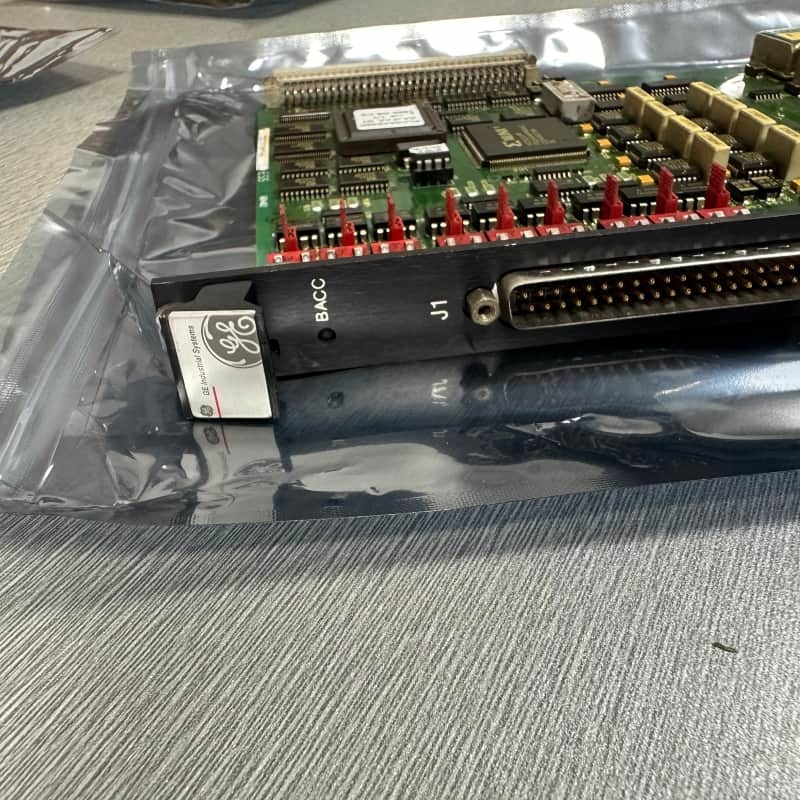

Placa de E/S VME DS200SIOBH1ABA GE Mark V 330mm x 200mm

Placa de E/S VME GE Mark V DS200SIOBH1ABA

Descrição do Produto:

A GE DS200SIOBH1ABA é uma placa de E/S VME SC2000 projetada para o Sistema de Controle de Turbinas Mark V da GE — uma série legada que gerencia sistemas de controle de turbinas a gás, vapor e eólicas e está entre as últimas linhas de produtos da GE a integrar a tecnologia Speedtronic patenteada. Uma variante revisada da placa original DS200SIOBH1, ela é construída para ser montada em um Rack VME através do conector VME P1, ocupando um slot VME completo.

O hardware principal inclui 20 jumpers, três blocos de interruptores, um único LED de diagnóstico e um conector de 40 pinos. O LED serve como um indicador de status funcional — ele acende quando a placa é acessada pelo rack VME da Série Mark V, significando operação normal.

A substituição requer a adesão estrita às melhores práticas: primeiro, remova a placa antiga desparafusando-a do rack da placa e manuseando-a com as duas mãos para evitar colidir com outros componentes da unidade; coloque a placa antiga em um saco de proteção estática achatado em uma superfície limpa e seca. Em seguida, deslize a nova placa para fora de sua embalagem protetora selada, posicione-a ao lado da placa antiga e combine as posições dos jumpers e interruptores da nova placa com a antiga — isso garante um comportamento consistente e mantém o desempenho da unidade.

Principais Características:
Compatibilidade com Rack VME: Projetada para caber em Racks VME através do conector P1, ocupando um slot completo para integração perfeita em configurações de controle de turbinas Mark V.

Hardware Configurável: 20 jumpers (com padrões de fábrica) e 18 interruptores permitem a personalização para as necessidades do sistema, embora alguns jumpers sejam fixos para segurança e funcionalidade.

Monitoramento de Status Intuitivo: Um LED de diagnóstico dedicado fornece feedback visual claro do acesso da placa pelo rack VME, simplificando as verificações operacionais.

Integração Speedtronic Legada: Alinha-se com a tecnologia Speedtronic da Mark V, garantindo controle de E/S confiável para sistemas críticos de acionamento de turbinas.

Protocolo de Substituição Seguro: Requer manuseio de proteção estática and correspondência precisa das posições dos jumpers/interruptores, minimizando o tempo de inatividade e garantindo o desempenho consistente da unidade após a substituição.
