Módulo de entrada RTD GE DS200TBCBG1AAA 4-20mA 330mm x 200mm

GE DS200TBCBG1AAA Módulo de terminação de entrada RTD 4-20 mA

Detalhes do produto:

A GEDS200TBCBG1AAAé um módulo de terminação de entrada RTD de 4-20 mA projetado para a série GE Mark V, um componente chave dos sistemas de controle GE Speedtronic utilizados em turbinas industriais e configurações de automação.Como um módulo de terminação especializado,A sua função principal consiste em interagir com sensores de IDT “dispositivos que medem a temperatura através de correlação de resistência ”e gerenciar sinais de circuito de corrente de 4 a 20 mA (o padrão da indústria para a transmissão de dados de sensores).Posicionado no local sete do núcleo Mark V, serve como um ponto de aterragem para sinais de entrada RTD e 4-20 mA, que são então transmitidos para o TCCB no núcleo.é uma das três placas de terminais em sistemas Mark V que aceitam entradas de energia de excitação DC isoladas de 21 V, e oferece uma configuração de sinal flexível: oito dos seus sinais de entrada de 4-20 mA podem ser saltados por hardware para 0-1 mA,enquanto os saltadores também determinam se as entradas funcionam como sinais de tensão ou corrente.

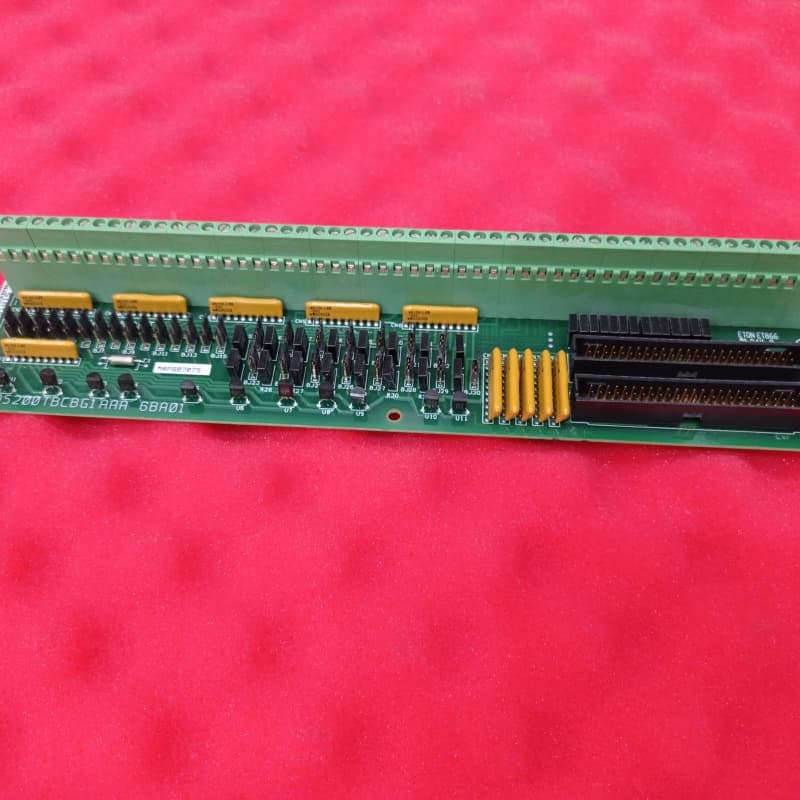

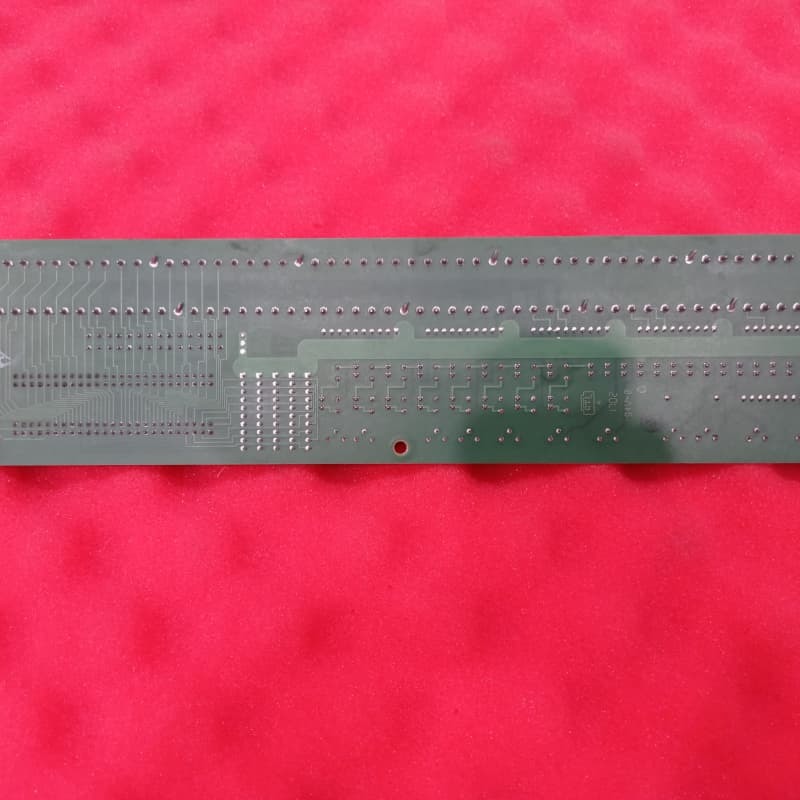

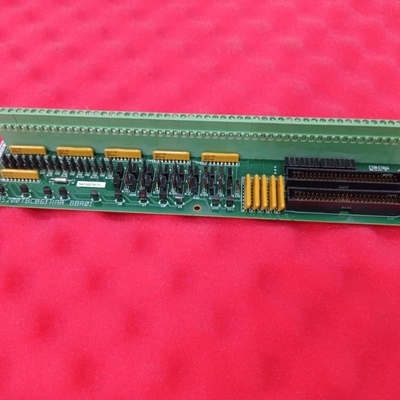

Fisicamente, o módulo é um cartão analógico longo e estreito com um longo bloco terminal ao longo de uma borda, conectores de pin vertical, interruptores de pular e matrizes de rede de resistência.Sua supressão de tensão e limitação dependem de componentes padronizados da série Mark VOs principais detalhes sobre seu hardware e especificações também estão codificados em seu número de produto:O DS200 confirma a montagem normal da marca V e a U doméstica..S. manufacture; TBCB é a abreviatura funcional para o seu papel de módulo de terminação; G1 coloca-o no Grupo 1 da Marca V com um revestimento protetor PCB padrão;e a última AAA denota duas revisões funcionais de classificação A e uma revisão de arte de classificação A.

Características principais:
Suporte de sinal duplo para detecção de temperatura e industrial:Especializada no tratamento de sinais de temperatura RTD e sinais de circuito de corrente de 4-20 mA, cobrindo as necessidades industriais essenciais de monitorização precisa da temperatura e transmissão de dados de sensores padrão.

Configuração de sinal flexível através de saltadores:Permite duas personalizações críticas: 1) Oito entradas de 4-20 mA podem ser trocadas por jumper para 0-1 mA para atender aos requisitos do sensor de baixa corrente; 2) Os jumpers alternam entradas entre os modos de tensão e corrente,Adaptação a diversas interfaces de sensores e sistemas.

Integração do núcleo Mark V:Posicionado no núcleo Mark V na posição sete,com conectores JHH/JII dedicados para transmissão de sinal para a placa TCCB, garantindo uma integração perfeita na cadeia de sinal do Speedtronic Control System e evitando lacunas de compatibilidade.

Compatibilidade de potência de excitação isolada:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Proteção padronizada da tensão:Baseia-se em componentes padronizados da série Mark V para supressão e limitação de tensão, alinhando com os princípios de projeto robustos da série e reduzindo os riscos de falha dos componentes.

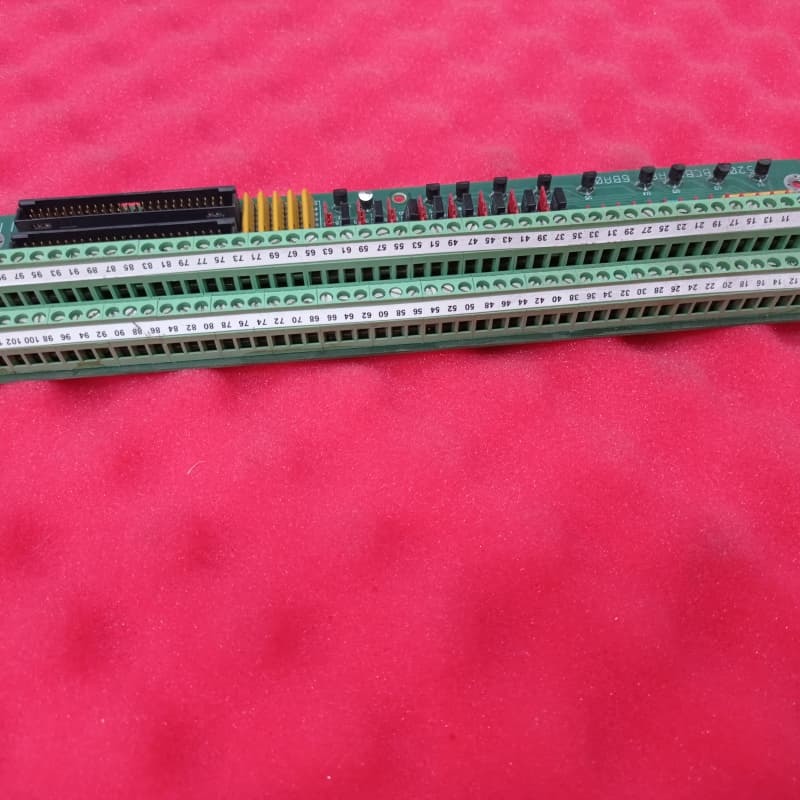

Marcação clara do hardware para manutenção:Possui um longo bloco terminal, conectores verticais distintos e interruptores de puxador rotativos, simplificando a fiação, solução de problemas e substituição para técnicos familiarizados com sistemas Mark V.
