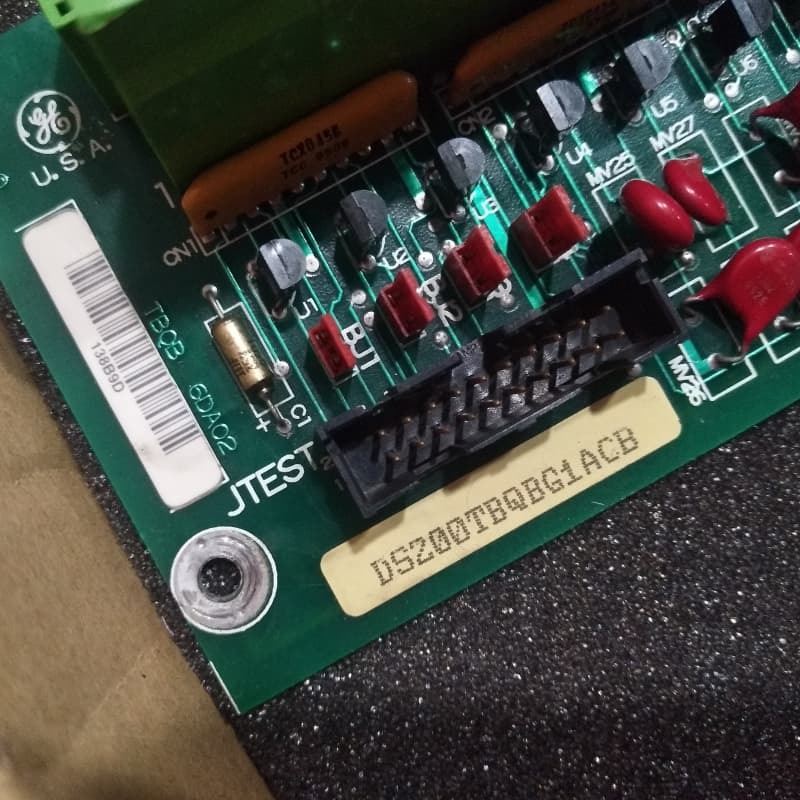

GE DS200TBQBG1ACB Módulo de terminação de entrada 330 mm x 200 mm

Modulo de terminação de entrada GE DS200TBQBG1ACB

Detalhes do produto:

A GEDS200TBQBG1ACBé um módulo de terminação de entrada/análogo concebido exclusivamente para o sistema de controlo de turbinas Mark V da GE®, uma série antiga de alta demanda utilizada para gerir acionamentos automatizados de turbinas eólicas, de vapor e de gás,e uma das últimas linhas da GE Mark para integrar a tecnologia de controlo Speedtronic patenteada.

A sua funcionalidade principal gira em torno da gestão centralizada do sinal: recebe e transmite entradas críticas, incluindo sinais de tensão para monitorização de parâmetros elétricos,sinais de vibração para verificações de integridade mecânica, sinais de frequência de pulso para rastreamento de frequência de eventos e sinais de detecção de paragem do compressor para aviso prévio de segurança.liga-se às placas TCQA/TCQC no núcleo R1 para coordenação de dados entre núcleos; no núcleo R3, liga-se a placas TCQA/TCQC locais para processamento de sinal localizado.

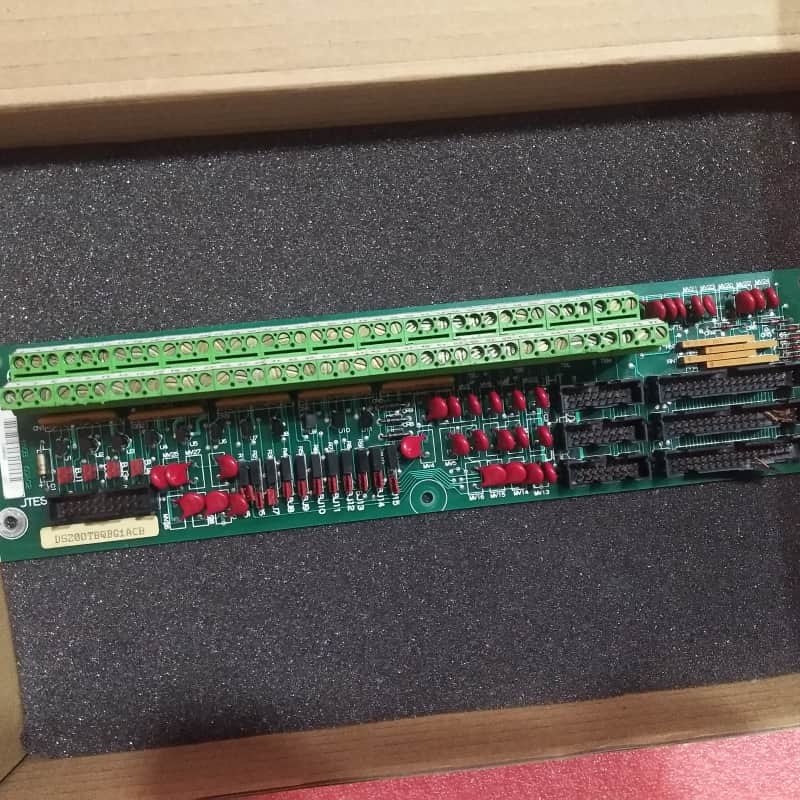

Em termos de hardware, o módulo possui dois blocos de terminais com 77 terminais cada para conexões de fios de sinal de cobre, além de 15 saltadores de tipo Berg e uma mistura de conectores.Os saltadores desempenham funções especializadas: BJ1-BJ4 ventilar sinais de transdutor de pressão, BJ5-BJ7 instalar resistências de carga para transdutores de pressão, e BJ8-BJ15 configurar entradas analógicas.Identificação de terminais simplifica a reconexão de fios ̇ os utilizadores rotulam os fios com identificadores de terminais, liberá-los da placa velha, e fixar as extremidades de cobre nuas para terminais correspondentes na placa nova através de parafusos.

Características principais:
Posicionamento Dual-Core e Integração Cross-Core:Localizado em núcleos R2/R3 com conexões personalizadas para placas TCQA/TCQC, cross-core para R2, local para R3, permitindo monitoramento coordenado entre sistemas e processamento de sinal localizado.

Gestão de sinais múltiplos para segurança e desempenho da turbina:Gerencia um conjunto diversificado de entradas críticas para monitorar a saúde da turbina, prevenir falhas mecânicas e garantir a segurança operacional.

Configuração do saltador especializado:15 Saltadores de tipo Berg com funções dedicadas de ventilador de sinal de transdutor de pressão, instalação de resistência de carga, configuração de entrada analógica oferecem uma personalização direcionada para as necessidades de detecção específicas da turbina.

Blocos terminais de alta densidade, rotulados:Dois blocos de 77 terminais com identificadores numéricos de terminais simplificam o rastreamento de fios durante a instalação/substituição, reduzindo os erros de reconexão.

Projeto de conector escalável:Os conectores JGS/T/JHS/T reservados proporcionam flexibilidade para futuras expansões do sistema, adaptando-se aos requisitos de controle da turbina em evolução sem substituição completa da placa.
