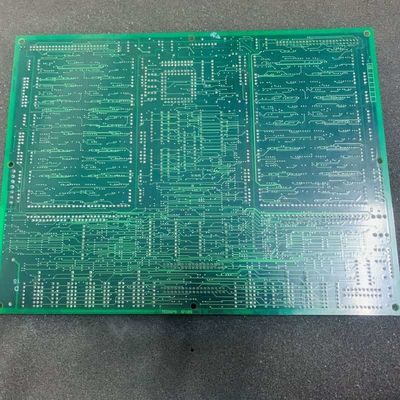

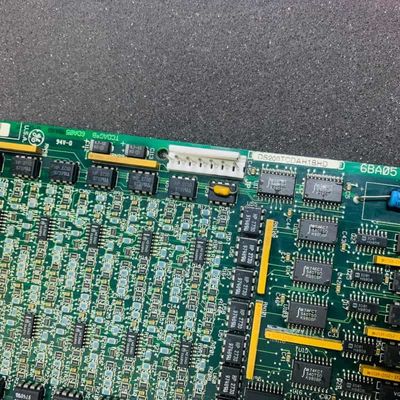

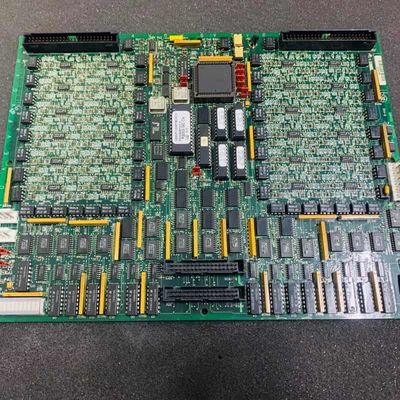

Placa de E/S Digital GE DS200TCDAH1BGD com Manuseio Abrangente de Sinal Analógico, Peso de 2kg e Garantia de 1 ano para Controle de Turbina Mark V

GE DS200TCDAH1BGD DS200TCDAH1B Tabela de E/S digital

Detalhes do produto:

A GEDS200TCDAH1Bé uma placa de entrada/saída digital concebida exclusivamente para o GE Mark V Turbine Control System (Sistema de Controlo de Turbinas Mark V) da série legacy utilizada para gerir as turbinas eólicas, de gás e de vapor,e uma das últimas linhas GE Mark para integrar a tecnologia de controle Speedtronic patenteada.

Funcionalmente, processa sinais analógicos diversos: entradas/saídas de 4-20 mA via JBB/JAA, com corrente caída através de resistores de carga para leitura de tensão, entradas RTD via JCC/JDD,fornecimento de excitação e medição de resistência dependente da temperatura, as entradas do termocouple via JAR/S/T, utilizando a compensação de junção a frio do TBQA para calcular a temperatura real, e os sinais de tensão/corrente do eixo da turbina via JBB.Todos os sinais condicionados são enviados para o motor I/O através do conector 3PL, com tipos de termopares de configuração de software, configurações de RTD gerenciadas através do Editor de configuração de E/S do HMI.

Características principais:
Gestão integral do sinal analógico:Funciona como um hub central para sinais de 4-20 mA, RTDs, termopares e escala de tensão/corrente do eixo, condicionamento e transmissão de dados para o motor de E/S,crítico para a monitorização e controlo do desempenho das turbinasEle refina os sinais brutos para eliminar o ruído, garantindo dados precisos que guiam ajustes em tempo real como fluxo de combustível ou ajustes no sistema de refrigeração.

PROMs removíveis e sensíveis ao ESD:Os módulos PROM removíveis armazenam firmware; substituindo-os por proteção ESD como pulseiras garante que as placas de substituição correspondam à funcionalidade original, mantendo instruções idênticas.Isto evita reconfigurar o firmware, reduzindo o tempo de manutenção e garantindo uma lógica de processamento de sinal consistente após a substituição.

 Hardware e software configuráveis:Três saltadores (J1/JP2/JP3) gerenciam ajustes de hardware, enquanto as configurações de software personalizam os tipos de termopares/RTD e os parâmetros de sinal – adaptando-se às diversas necessidades da turbina.Teste de ajudas JP2, e o software se ajusta para combinar com configurações de sensores específicas da turbina sem problemas.

Interface de componentes dedicados:Nove conectores (oito funcionais, um vestigial) ligam-se às principais placas Mark V (TCPS, CTBA, TBCA, TBQA) para transferência de energia, dados e sinais de diagnóstico sem problemas, eliminando riscos de conversas cruzadas.O papel específico de cada conector garante que os sinais cheguem aos alvos sem interferências, aumentando a estabilidade do sistema.

Projeto centrado em testes:Os saltadores (JP2/JP3) e os conectores especializados suportam testes e manutenção de fábrica, simplificando a solução de problemas e garantindo a confiabilidade da operação normativa.JP2 desativa os osciladores para testes seguros, e os conectores permitem que os técnicos acessem sinais facilmente para diagnosticar problemas rapidamente.
