GE DS200TCEAG1B Tabela de excesso de velocidade de emergência com monitorização de segurança crítica da turbina 2 kg de peso e 1 ano de garantia

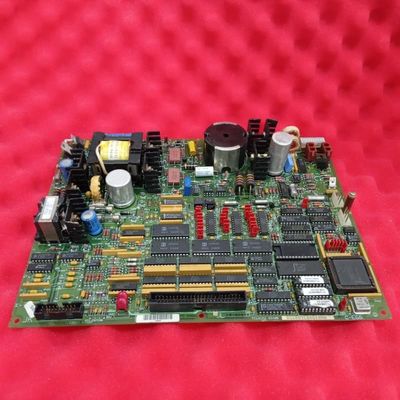

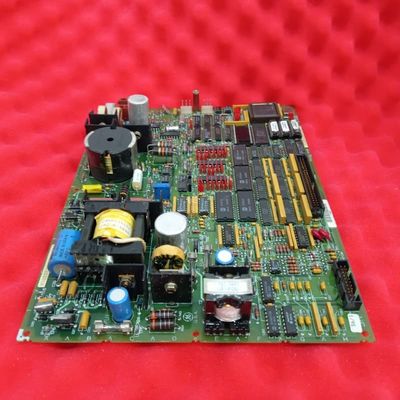

GE DS200TCEAG1B DS200TCEAG1BSF Placa de Excesso de Velocidade de Emergência

Detalhes do Produto:

A GE DS200TCEAG1BSF é uma Placa de Excesso de Velocidade de Emergência especializada, projetada para o Sistema de Controle de Turbina Mark V da GE — uma plataforma integrada com a tecnologia Speedtronic, usada para controlar turbinas eólicas, a vapor e a gás. Como uma variante revisada da placa original DS200TCEAG1 (incorporando uma única revisão funcional classificada como B), sua função principal é monitorar o acionamento Mark V em busca de falhas críticas: condições de excesso de velocidade e falhas na detecção de chama. Ela aciona desligamentos do acionamento quando esses riscos são detectados, protegendo a operação da turbina e a integridade do equipamento.

Em termos de hardware, ela possui um microprocessador, vários módulos PROM para armazenamento de firmware, 3 fusíveis para proteção contra sobrecorrente, 30 jumpers para configuração e um par de conectores de baioneta macho para interconexão segura com outras placas de acionamento — a remoção requer segurar a placa firmemente para evitar dobras. Ela também inclui circuitos integrados especializados: Circuitos de Detecção de Chama TCEA, Circuito de Excesso de Velocidade da Turbina e Circuito de Sincronização Automática — todos suportando suas funções de monitoramento de falhas. Os conectores principais incluem J7 (Distribuição de Energia do Núcleo PD), JK (Sinais da Placa TCEB), JL (Sinais de Disparo da Placa TCTG), JW (Sinais de Detecção de Chama TCEB) e JX1/JX2 (IONET em cadeia). Um revestimento protetor espesso de PCB protege seu hardware, enquanto a configuração do software depende do Editor de Configuração de E/S padrão da Série Mark V.

Principais Características:

 Monitoramento Crítico da Segurança da Turbina:Dedicado à detecção de condições de disparo por excesso de velocidade e detecção de chama, iniciando desligamentos oportunos do acionamento para evitar danos ao equipamento ou riscos à segurança — essencial para a segurança operacional da turbina. Ele atua como uma primeira linha de defesa, garantindo que os riscos sejam abordados antes de escalar para falhas dispendiosas.

 Circuitos Especializados de Detecção de Falhas:Integra os Circuitos de Detecção de Chama TCEA, Excesso de Velocidade da Turbina e Sincronização Automática, cada um adaptado para monitorar parâmetros específicos de alto risco e garantir uma resposta rápida a falhas. Esses circuitos trabalham em conjunto para cobrir vários cenários críticos de segurança.

 Design de Conector de Baioneta Seguro:Os conectores de baioneta macho permitem a interconexão estável com outras placas de acionamento; as diretrizes de remoção (segurando a placa firmemente) evitam danos físicos durante a manutenção. Este design equilibra a forte conectividade com a facilidade de manutenção segura.

 Hardware Configurável e Componentes Protegidos:30 jumpers permitem a personalização para as necessidades específicas da turbina; 3 fusíveis protegem contra sobrecorrente, e um revestimento espesso de PCB protege o hardware contra estresse ambiental ou desgaste. Esses recursos aumentam a adaptabilidade e prolongam a vida útil da placa.

Interface de Conector Direcionada:Vários conectores dedicados (J7, JK, JL, JW, JX1/JX2) se conectam aos principais componentes Mark V (PD Core, placas TCEB, TCTG, IONET), permitindo a transferência confiável de energia, sinal e comando de disparo para uma resposta coordenada a falhas. Isso garante uma colaboração perfeita do sistema de segurança.
