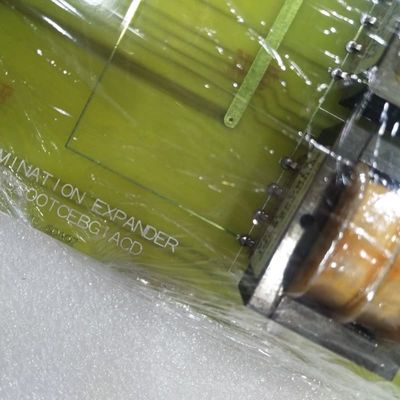

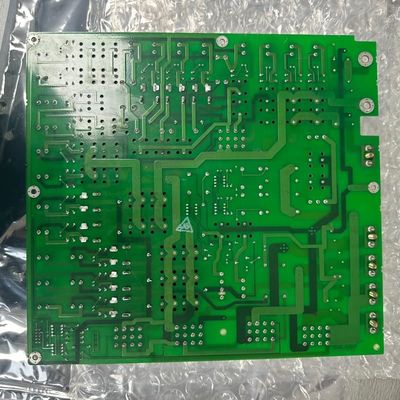

Placa de Expansão de Terminação de Proteção GE DS200TCEBG1A com Construção Robusta, Peso de 2kg e Garantia de 1 Ano para Controle de Turbina Mark V

GE DS200TCEBG1A DS200TCEBG1ACE Placa Expansora de Terminação de Proteção

Detalhes do Produto:

A GE DS200TCEBG1ACE é uma Placa Expansora de Terminação de Proteção projetada como um componente crítico dentro do Sistema de Controle de Turbina Mark V da General Electric. Este sistema é usado para o controle e gerenciamento automatizado de turbinas a gás, vapor e eólicas. Como parte da série Mark V, a placa utiliza a tecnologia Speedtronic patenteada da GE e funciona como um módulo de interface e condicionamento de sinal dentro do conjunto de acionamento da turbina.

Principais Características:

Função Principal:Serve como uma Placa Expansora de Terminação de Proteção, atuando como um ponto de interface central para vários sinais de controle e monitoramento dentro do sistema da turbina. Ele consolida e roteia entradas e saídas críticas, como comandos de disparo e feedback do sensor, garantindo uma comunicação confiável entre a unidade de controle central e os dispositivos de proteção da turbina.

Construção Robusta:Projetada com 8 orifícios para parafusos para fornecer suporte mecânico para seu próprio peso e os múltiplos componentes pesados instalados nela. Este sistema de montagem robusto é essencial para suportar a vibração e o choque significativos comumente experimentados em ambientes industriais de turbinas agressivos, evitando falhas na placa.

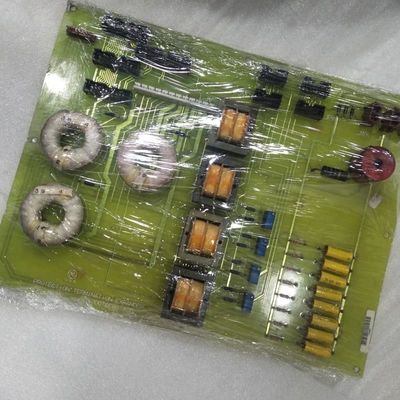

Condicionamento de Sinal:Populada com 4 transformadores de sinal e vários outros componentes, como resistores, diodos e capacitores, para condicionar e proteger os sinais. Esses componentes isolam eletricamente o sistema de controle sensível, filtram o ruído e limitam as oscilações de tensão, garantindo assim a integridade do sinal e protegendo os circuitos a jusante contra danos.

Portas de Interface Principais:Inclui conectores críticos rotulados JKX/Y/Z, JMP, JU, JV, JVA e JWX/Y/Z, que são essenciais para a interface com o sistema de controle Mark V mais amplo. Essas portas estabelecem conexões dedicadas para energia, dados do sensor e sinais de controle, formando a espinha dorsal física da rede automatizada de proteção e monitoramento da turbina.

Design Não Configurável:A placa é um componente baseado em hardware que não requer configuração de software ou hardware; sua funcionalidade é fixada por seu design. Essa característica "plug-and-play" simplifica a instalação e a substituição, aumenta a confiabilidade eliminando erros de configuração e garante um desempenho consistente em todo o sistema.

Aviso Crítico de Instalação: O manual do produto enfatiza procedimentos cruciais de segurança e instalação, destacando especificamente a importância de rotular corretamente todos os cabos antes da desconexão e garantir que nenhum parafuso solto seja deixado dentro do acionamento para evitar curtos-circuitos, choque elétrico, incêndio ou danos ao equipamento.
