Módulo de Terminação de Entrada/Saída Analógica GE DS200TBQCG1AAA com Entradas de Controle de 4-20 mA, Altura de 200mm e Largura de 100mm para Sistema de Controle de Turbina Mark V

Módulo de Terminação de Entrada/Saída de Miliamperes de Entrada Analógica GE DS200TBQCG1AAA

Detalhes do Produto:

O DS200TBQCG1AAA é um Módulo de Terminação de Entrada/Saída de Miliamperes de Entrada Analógica para o Sistema de Controle de Turbina Mark V da General Electric. Funcionando como uma interface de sinal crítica nos núcleos de controle R1, R2 e R3, sua função principal é gerenciar a conexão e o condicionamento de sinais analógicos entre os dispositivos de campo e as placas de processamento TCQA do sistema. É uma versão revisada da placa DS200TBQCG1 original, apresentando configurabilidade aprimorada para integração precisa em conjuntos de controle de turbinas a gás, vapor ou vento.

Principais Características:
Gerenciamento de Sinal de Dupla Função:Este módulo atua como um hub central para sinais de entrada e saída. Ele lida especificamente com entradas de controle críticas de 4-20 mA e entradas de sensor de posição LVDT/R, além de gerenciar correntes de saída analógicas configuráveis para feedback e loops de controle dentro do sistema da turbina.

Saídas Configuráveis por Hardware:A faixa de corrente de saída da placa (20 mA ou 200 mA) é definida por meio de jumpers físicos, fornecendo flexibilidade essencial para atender às demandas específicas da aplicação. Essa configuração baseada em hardware garante uma operação confiável sem dependências de software.

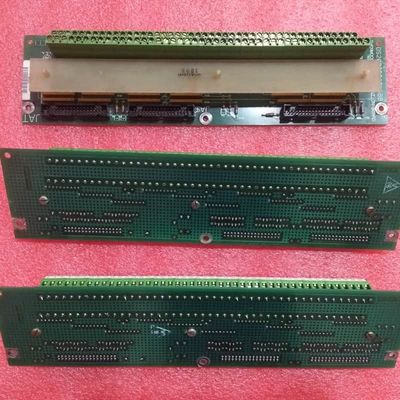

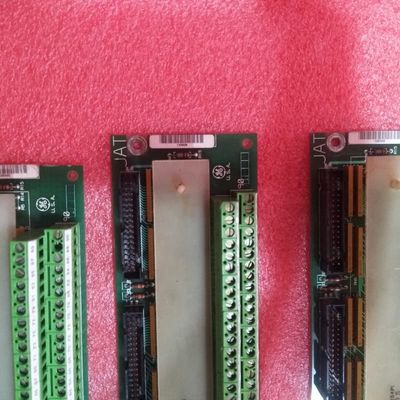

Interface de Terminação de Alta Densidade:É equipado com dois blocos de terminais robustos, cada um contendo 83 terminais para conectar fios de sinal. Este design de alta densidade facilita o gerenciamento de um grande número de sinais analógicos em um formato compacto.

Arquitetura de Conector Dedicada:Conectores chave como JBR para sinais de 4-20 mA e JFR para sinais de posição LVDT/R criam um link dedicado e confiável para as placas de processamento TCQA. Outros conectores (JBS/T, JFS/T, TEST) são tipicamente reservados para uso em fábrica ou expansão futura.

Configuração Seletiva de Jumper:Populada com 15 jumpers, a placa permite que a equipe de serviço modifique seu comportamento operacional para corresponder aos requisitos exatos da unidade. É crucial que as configurações desses jumpers em uma placa de substituição correspondam às da unidade defeituosa para garantir um desempenho consistente do sistema.
