Módulo de Distribuição de Energia GE DS200TCPDG1BCC 125 VCC com Controle de Núcleo Independente e Monitoramento Abrangente de Status para Controle de Turbina Mark V

GE DS200TCPDG1B DS200TCPDG1BCC Módulo de Distribuição de Energia

Detalhes do Produto:

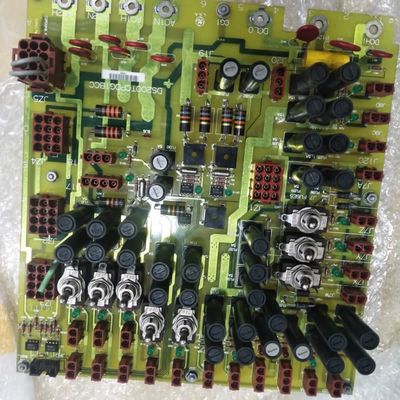

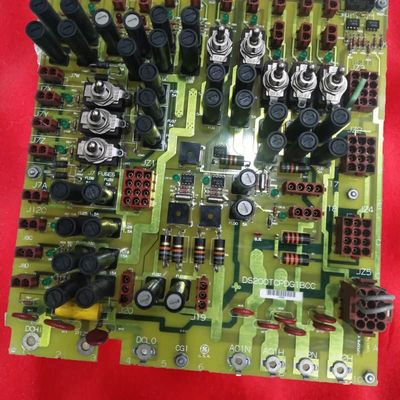

O DS200TCPDG1BCC é uma Placa de Distribuição de Energia projetada para o Sistema de Controle de Turbina Speedtronic Mark V da General Electric. Alojada dentro do (Distribuição de Energia) do sistema, sua função principal é gerenciar e distribuir energia de 125 VCC para as placas TCPS em todos os núcleos de E/S e no motor de controle central, bem como para as placas TCEA no núcleo . Como um módulo baseado em hardware com três revisões de produto, ele opera sem configuração de software, desempenhando um papel crítico na operação confiável de turbinas a gás e vapor industriais.

Principais Características:
Gerenciamento de Energia do Núcleo:A placa distribui centralmente energia de 125 VCC para componentes críticos do sistema, incluindo placas TCPS em todos os núcleos de E/S e do motor de controle, garantindo uma operação estável e confiável para todo o sistema de controle da turbina.

Controle Independente do Núcleo:É equipada com oito interruptores basculantes em sua superfície, permitindo que os operadores desliguem cada núcleo independentemente para manutenção, solução de problemas ou fins de segurança, sem afetar todo o sistema.

Monitoramento Abrangente do Status:Apresentando mais de vinte indicadores LED, a placa fornece feedback visual extenso sobre o status da energia e a integridade da distribuição, permitindo uma avaliação rápida da condição operacional do sistema em um relance.

Interfaceamento Extensivo do Sistema:A placa utiliza um alto número de conectores (incluindo J1R, J7W, J8A, J12A, etc.) para interfaceamento abrangente dentro do sistema Mark V, garantindo conexões elétricas robustas para distribuição de energia, embora alguns conectores como J15 e J16 sejam tipicamente não utilizados.

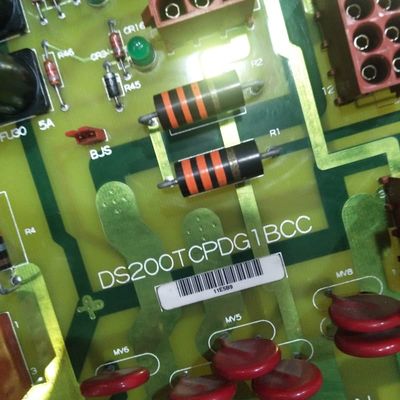

Capacidade de Configuração de Hardware:Embora não possua configuração de software, a placa inclui um jumper BJS para configuração baseada em hardware, projetado especificamente para isolar a referência de aterramento em sistemas que utilizam uma referência externa, aprimorando a segurança elétrica e a compatibilidade.
