Placa de Fonte de Alimentação Série GE Mark V com Controlador de Acionamento e Comunicação LAN para Controle de Turbina

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Placa de Fonte de Alimentação

Descrição do Produto:

A GE DS200SDCCG4AFD é uma Placa Controladora de Acionamento projetada para o Sistema de Controle de Turbina Mark V da GE, servindo como um componente central para gerenciar as operações de acionamento da turbina. A segurança é primordial durante sua instalação e manutenção—a adesão estrita às diretrizes de instalação é obrigatória para evitar choque elétrico ou riscos de queimaduras, e os usuários devem entender completamente esses protocolos de antemão para proteger o pessoal e garantir a longevidade do sistema.

Como um produto da Série Mark V, ele não possui extensos materiais instrucionais originais online, então seu número de produto se torna uma fonte chave de detalhes de hardware. O prefixo “DS200” confirma a montagem normal do Mark V; outros blocos de nomenclatura indicam um revestimento PCB padrão, revisões triplas e associação ao Mark V Group 4.

Funcionalmente, ele se conecta a outras placas Mark V por meio de conectores integrados, mas não inclui chips EPROM instalados de fábrica (os usuários que precisam de EPROMs devem optar por placas DS215 com nomes semelhantes). Seu hardware inclui interruptores de jumper, pontos de teste TP, matrizes de rede de resistores e circuitos integrados, com supressão de tensão dependendo de componentes padrão Mark V (resistores, capacitores, diodos, ICs especializados). Para tratamento de falhas, ele possui um botão RESET e quatro gatilhos de reset: pressão manual do botão, entrada de +5 a +24 V DC nas interfaces do cliente STBA/NTB/3TB, resets programados por software e ativação automática do sistema watchdog.

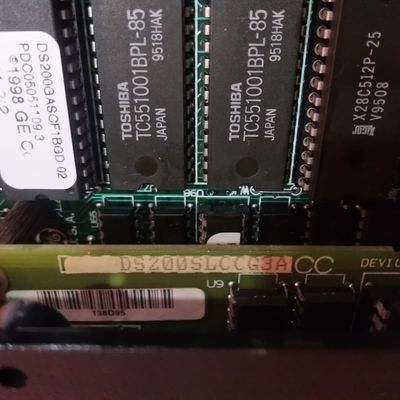

O DS200SLCCG3ACC é uma Placa de Comunicação LAN (Rede de Área Local) desenvolvida pela General Electric (GE) especificamente para a Série Mark V—a linha de sistema de controle de turbina legado da GE, agora obsoleta devido à descontinuação da fabricação anos após seu lançamento inicial. Apesar de sua obsolescência, a Série Mark V continua sendo significativa como uma das últimas linhas de produtos GE Mark a integrar a tecnologia de controle Speedtronic patenteada da marca, que tem sido por muito tempo uma pedra angular da automação confiável de turbinas. Esta placa é projetada para retrofit em uma ampla gama de acionamentos e excitadores GE, desempenhando um papel crítico na habilitação da comunicação em rede para sistemas de controle de turbinas eólicas, a vapor e a gás—aplicações centrais para a funcionalidade da Série Mark V.

Suas características de hardware e funcionais principais são adaptadas para otimizar a integração LAN com os acionamentos host: ele fornece circuitos isolados e não isolados para comunicação de acionamento, garantindo a integridade do sinal em diferentes configurações de sistema. Em seu cerne está um Processador de Controle LAN (LCP) integrado que processa todos os sinais LAN de entrada e saída; a memória do programa do LCP é armazenada em dois cartuchos EPROM removíveis, permitindo atualizações ou substituições fáceis de software. Para facilitar a troca de dados entre a rede e o acionamento, a placa usa RAM de porta dupla para permitir a interface perfeita entre o LCP e o Processador de Controle de Acionamento (DCP) do acionamento host.

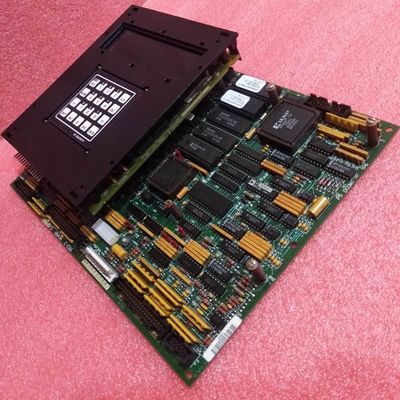

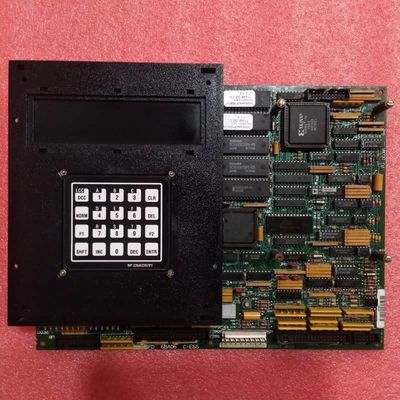

Para um gerenciamento de sistema amigável, o DS200SLCCG3ACC suporta um teclado programador alfanumérico conectável, concedendo acesso a diagnósticos do sistema, configurações e verificações de status em tempo real—simplificando a manutenção e a solução de problemas para técnicos. A proteção de tensão é garantida por meio de um conjunto de componentes padrão Mark V, incluindo retificadores, capacitores e diodos, enquanto um revestimento PCB baseado em prioridade funcional adiciona uma camada extra de durabilidade, protegendo o hardware crítico do estresse ambiental.
