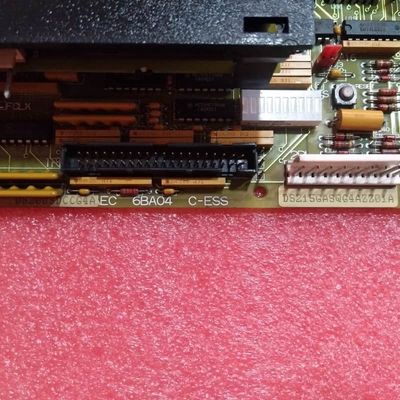

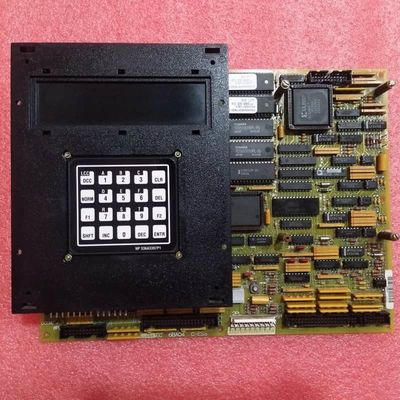

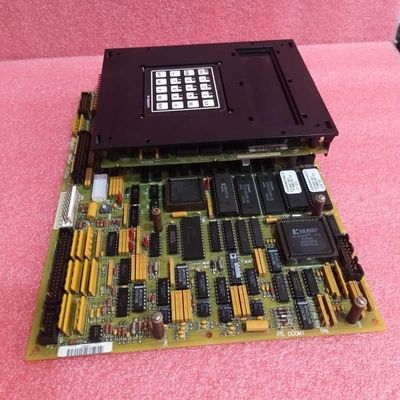

Cartão de Controle de Acionamento do Sistema de Controle de Turbina GE Mark V com Design de Módulo Duplo Integrado, Peso de 2kg e Garantia de 1 Ano

Sistema de controlo da turbina (DS200SDCCG4AFD+DS200SLCCG3ACC)

Descrição do produto:

O GE Mark VDS215GASQG4AZZ01Aé uma placa de controlo de unidade integrada que combina as funcionalidades principais doDS200SDCCG4AFD(módulo de controlo do motor principal) e oDS200SLCCG3ACCComo uma unidade coesa, centraliza o controle de acionamento, processamento de sinal e capacidades de comunicação LAN,assegurar a operação sem problemas do gás, motores de turbinas de vapor ou de vento enquanto aproveita a tecnologia de controle Speedtronic legada do Mark V.

ODS200SDCCG4AFDO módulo base abriga três microprocessadores especializados:

Processador de controlo de unidade (DCP): Gerencia a decodificação, o acesso direto à memória (DMA) e a entrada/saída (I/S) a nível do sistema;
Processador de controlo do motor (MCP): Gerencia funções de controlo do motor CC/AC, tais como controlo de fase;
Processador Co-Motor (CMP): Procede a tarefas de matemática intensiva além da capacidade do MCP.

Inclui também RAM partilhada para acesso simultâneo de vários processadores,10 LEDs do painel frontal para monitorização de funções em tempo real e detecção de falhas (exibindo códigos de falhas em decimais binários codificados/BCD ou binários com base na gravidade da falha), e hardware configurável (jumpers JP de tipo Berg e jumpers de fio WJ, na maioria de fábrica) para otimização do sistema.permitir que a unidade se integre com as redes locais e alargue a conectividade e o intercâmbio de dados com outros componentes do sistema.

Características principais:
Projeto integrado de dois módulos:Combina o DS200SDCCG4AFD (núcleo de controlo da unidade) e o DS200SLCCG3ACC (comunicações LAN), eliminando a necessidade de instalação de módulos separados e simplificando a fiação do sistema.

Eficiência do processador triplo:O DCP, o MCP e o CMP trabalham em colaboraçãoOs cálculos lex, respectivamente, garantem a precisão e a capacidade de resposta do controlo da propulsão, satisfazendo as exigências de funcionamento dinâmico elevado das turbinas.

Conectividade LAN:O DS200SLCCG3ACC permite a integração LAN sem problemas, suportando a transmissão de dados entre o cartão de controle da unidade e outros dispositivos de rede para monitoramento e controle centralizados.

Diagnóstico intuitivo de falhas:10 LEDs fornecem um feedback visual claro sobre o estado do sistema; códigos de falha (em BCD ou binário) permitem a identificação rápida de problemas, reduzindo o tempo de resolução de problemas.

Configuravel e expansível:Os jumpers JP / WJ definidos na fábrica garantem a compatibilidade fora da caixa, enquanto os parados no DS200SDCCG4AFD suportam cartões opcionais adicionais (por exemplo, processadores de sinal) para expansão de funções futuras.

Instalação e substituição seguras:É necessária uma desconexão de energia durante a manutenção; os módulos EPROM de unidades defeituosas podem ser reutilizados em placas de substituição,e de nylon para evitar danos aos parafusos, garantindo uma montagem segura e duradoura.
