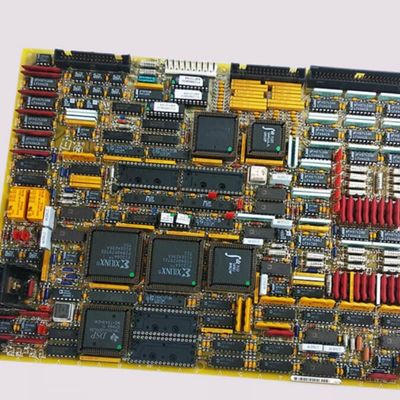

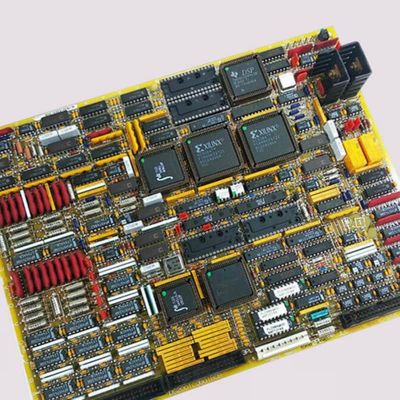

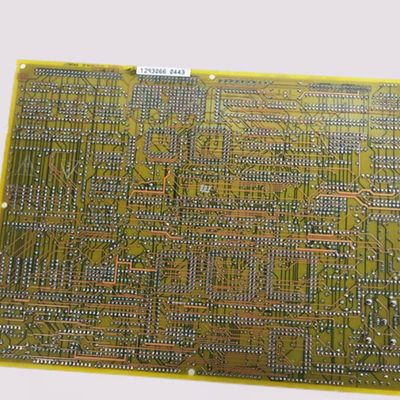

GE DS200TCQBG1BBA RST Extended Analog I/O Board para série Mark V com compatibilidade flexível com sensores e garantia de 1 ano

A GE DS200TCQBG1BBA é uma Placa de E/S Analógica Estendida RST projetada para os sistemas de controle de turbinas a gás da Série Mark V, servindo como uma placa multifuncional opcional para capacidades de E/S expandidas. Ela é instalada nos núcleos R, S e T; aplicações simplex exigem apenas uma placa no núcleo R. Usada principalmente em configurações simplex a vapor e em sistemas TMR selecionados que precisam de proximitores, ela suporta a integração flexível de sensores—alternando entre transdutores de proximidade e acelerômetros via jumpers de hardware e configuração de software. Suas principais funções incluem o gerenciamento de entradas de proximitor, entradas LVDT/LVDR, duas saídas de miliamperes do regulador e entradas de vibração LM, tornando-a um componente vital para aprimorar o escopo de monitoramento e controle do sistema Mark V.

Principais Características:

Compatibilidade Flexível de Sensores e Implantação Específica do Núcleo
A placa foi projetada para adaptabilidade: ela funciona com transdutores de proximidade e acelerômetros, com jumpers definindo o modo correto com base no sensor conectado. Ela se encaixa nos núcleos R/S/T, mas simplifica as configurações simplex com uma única placa no núcleo R. O sistema Mark V, combinado com esta placa, pode excitar sensores de vibração do acelerômetro e dimensionar seus sinais de feedback—estendendo as capacidades de monitoramento de vibração, que são críticas para a saúde da turbina.

Instalação Precisa de EPROM e Consistência Funcional
A instalação de EPROMs requer o alinhamento do módulo com o soquete e a pressão firme para garantir uma conexão física firme. Uma prática recomendada crítica é reter o firmware e a programação das EPROMs antigas, garantindo que a placa de substituição opere de forma idêntica à original—evitando incompatibilidades que possam interromper a lógica de controle da turbina. Essa consistência é fundamental para manter a confiabilidade do sistema após a substituição.

Funcionalidade de E/S Expandida para Controle de Turbina

Além do gerenciamento de sensores, ela oferece funções de E/S especializadas: duas saídas de miliamperes do regulador para controle preciso de dispositivos downstream, entradas LVDT/LVDR para monitoramento de posição linear e entradas de vibração proximitor/LM para rastreamento da saúde rotacional/estrutural. Esses recursos estendem a capacidade do sistema Mark V de coletar e processar dados críticos da turbina, suportando um controle mais granular e manutenção preditiva.

Dimensões Físicas Definidas e Design Leve

Com dimensões de 13,50 x 9,00 x 2,00 e um peso de 1,80 lbs, ela tem um formato compacto e leve. Este design se encaixa perfeitamente nas restrições de espaço do núcleo Mark V, evitando interferência com outros componentes, garantindo fácil manuseio durante a instalação e substituição.
