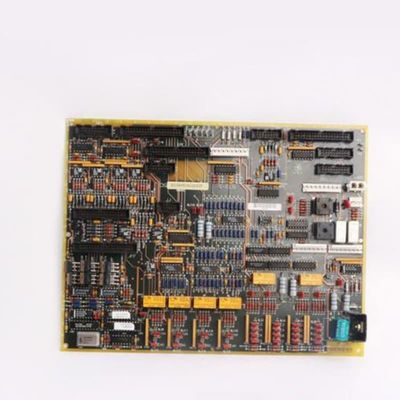

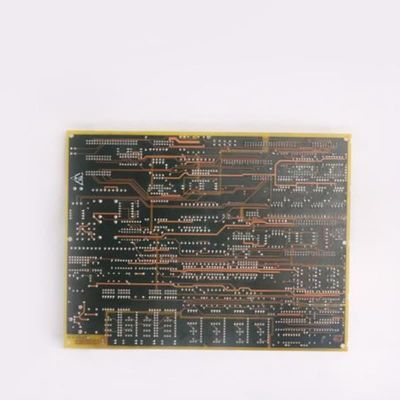

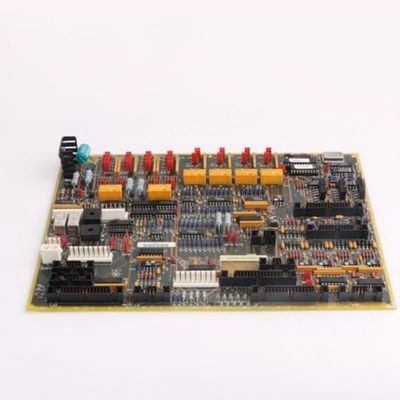

GE DS200TCQCG1B Analog IO Expander Board com processamento de sinal abrangente 2 kg de peso e 1 ano de garantia

A GEDS200TCQCG1BFEé um Analog IO Expander Board (TCQC) integrado à série Mark V LM dentro do Sistema de Controle Speedtronic da GE.Melhora a capacidade do sistema de processar sinais analógicos adicionais das placas terminais de núcleo de E/SAs principais funções incluem fornecer excitação para LVDTs/LVDRs, encerrar conexões IONET,e processamento de sinais de transdutor de megawatt, escalonando-os antes da transmissão para a placa STCA através do conector 19PLEle também condiciona as entradas de taxa de pulso e troca sinais gerador/linha com a placa STCA através do conector JE, tornando-o vital para o controle sem problemas da turbina.

Características principais:
Processamento e distribuição de sinais abrangentes
A placa se destaca no gerenciamento de sinais analógicos diversos, escala e condiciona entradas de transdutor de megawatts, sinais de taxa de pulso e dados de gerador / linha.Rota os sinais processados para componentes críticos, enviando dados de velocidade/fluxo do eixo para a placa TCQA via JE e sinais de megawatt para a placa STCA via 19PLAlém disso, fornece excitação para LVDTs/LVDRs, garantindo a detecção precisa da posição essencial para a ação da turbina.

Circuito de controlo da válvula de serviço
Circuitos dedicados gerenciam a regulação da servo-válvula, os saltadores escalam a corrente da placa TCQA para as válvulas de posição, com feedback de referência e intervalos de corrente definidos através de hardware.A placa integra relés de servo-clamp que aplicam corrente positiva às válvulas e sinais de aterragem de relés suicidas para deixar as válvulas deslocarem-se para posições de distorçãoOs relés suicidas são activados através de sinais do CSP encaminhados através da placa TCQA, garantindo uma operação de válvula segura e controlada durante as condições de falha.

Integração e compatibilidade do sistema IONET
Ele hospeda terminação IONET para núcleos específicos quando o opcional 21> está instalado, melhorando a comunicação dentro do sistema Speedtronic.Seus conectores padronizados garantem a interação perfeita com as placas STCA e TCQAEsta integração é crítica para a sincronização dos subsistemas da turbina, desde sensores até atuadores.

Adaptado às necessidades específicas das turbinas
Ao concentrar-se na velocidade do eixo de alta pressão, no fluxo de combustível líquido e no controlo das válvulas de servo - parâmetros vitais para o desempenho das turbinas de gás/vapor - o conselho aborda as exigências específicas do sector.Sua capacidade de condicionar e encaminhar esses sinais com precisão suporta o funcionamento eficiente da turbina, reduz a latência de resposta e melhora a fiabilidade global do sistema na geração de energia e em ambientes industriais.
